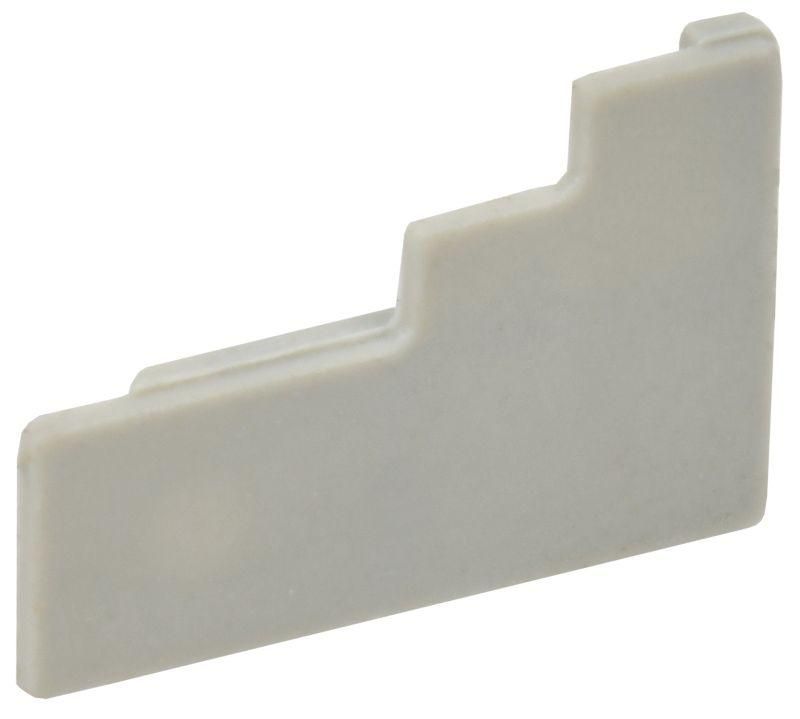

Разделитель для CTS-ML 2 ур. большой 4мм2 серый | YCT13-00-2-K03-004-SP IEK

Разделитель для клеммной колодки CTS-ML 2 уровня 4 мм2 серый от IEK предназначен для безопасного разделения клемм с разными потенциалами внутри компактных сборок. Этот элемент повышает надёжность соединений и соответствует требованиям электробезопасности в распределительных устройствах.

Назначение и область применения

Разделитель для клеммной колодки CTS-ML 2 уровня 4 мм2 серый применяется для физического и электрического разделения соседних клеммных групп на многополярных колодках. Он предотвращает случайное замыкание между цепями с различным напряжением, обеспечивает необходимые значения пути утечки и воздушного зазора - важные параметры для соблюдения норм безопасности в электроустановках. Подходит для использования в щитах автоматизации, управления оборудованием, системах освещения и промышленной электронике.

Технические характеристики

• Тип: разделительная пластина для клеммных колодок CTS-ML 2 уровня
• Максимальное сечение провода: 4 мм2
• Толщина: 1,6 мм
• Цвет: серый
• Наличие разделителя: да

Толщина 1,6 мм обеспечивает достаточную жесткость для удержания в пазах колодки без деформации при монтаже. Серый цвет соответствует стандартной цветовой гамме компонентов IEK, что упрощает визуальную идентификацию в составе сборки.

Совместимость и монтаж

Разделитель совместим исключительно с клеммными колодками серии CTS-ML 2 уровня. Устанавливается в пазы между клеммами без инструментов - просто вставляется до щелчка. Не подходит для других серий колодок, даже если они имеют аналогичное сечение провода. Перед установкой проверьте соответствие шага клемм и глубины пазов - несоответствие может привести к плохому контакту или трещинам в пластике.

Безопасность и стандарты

Разделитель для клеммной колодки CTS-ML 2 уровня 4 мм2 серый обеспечивает выполнение требований по пути утечки и воздушному зазору согласно ГОСТ Р МЭК 60947-7-1. Электроизоляционный материал препятствует пробою между соседними контактами, снижая риск возникновения дугового замыкания. Применение этого элемента обязательно при работе с напряжениями выше 50 В переменного тока или 120 В постоянного тока в условиях повышенной влажности или запылённости.

Преимущества

• Увеличивает безопасность за счёт изоляции клемм с разными потенциалами
• Обеспечивает соответствие нормам электробезопасности без дополнительных мер
• Не требует инструментов для установки - монтаж занимает несколько секунд
• Выполнена из прочного термостойкого пластика, устойчивого к механическим нагрузкам

Ограничения применения

• Не предназначена для использования вне клеммных колодок CTS-ML 2 уровня
• Не рекомендуется применять в средах с агрессивными химическими веществами - материал не рассчитан на воздействие растворителей, масел или кислот
• Не подходит для клемм с сечением более 4 мм2 - возможен перегрев и потеря изоляционных свойств
• Не является заменителем основной изоляции - всегда используйте в сочетании с правильно подобранной клеммной колодкой

Примеры использования

• Разделение цепей питания (230 В) и сигналов управления (24 В) на одной клеммной колодке в пульте управления станком
• Изоляция входных и выходных цепей в частотном преобразователе
• Группировка клемм по функциональным зонам в распределительном шкафу объекта ЖКХ
• Сборка многоуровневых коммуникационных модулей в промышленной автоматике

Практические советы

• Перед установкой убедитесь, что все клеммы свободны и не закреплены проводами - разделитель нельзя вставить после затяжки зажимов
• При использовании нескольких разделителей - располагайте их равномерно, чтобы избежать перекоса колодки
• Запасные разделители для CTS-ML 2 уровня можно заказывать по артикулу yct13-00-2-k03-004-sp - он одинаковый для всех серийных партий IEK
• Если вы работаете с высокими напряжениями (>690 В), дополнительно проверьте документацию на колодку - возможно, потребуется удвоенный зазор, который этот разделитель не обеспечивает
