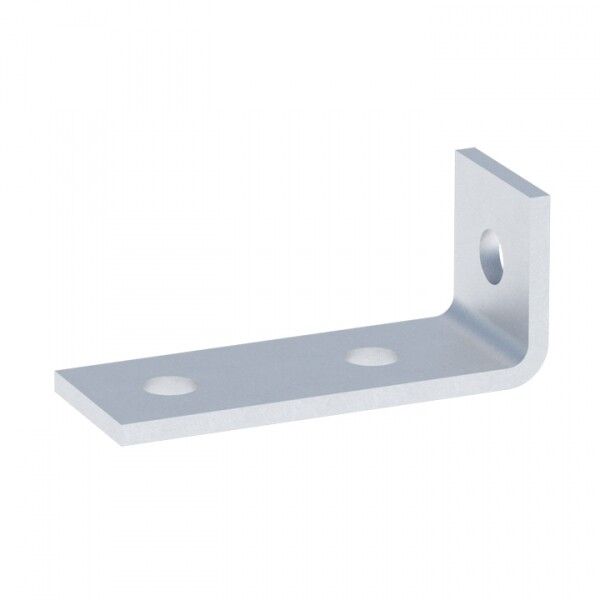

STRUT-пластина угловая HDZ 90гр, 3 отверстия, сталь EKF stpu3-HDZ

Пластина угловая 90 градусов, 3 отверстия, HDZ, EKF PROxima - комплектующий элемент STRUT-системы S-Line, предназначен для формирования жестких угловых соединений в монтажных конструкциях из профилей. Бренд EKF и артикул stpu3-hdz указывают на совместимость с сериями EKF-Line, обеспечивая надежное крепление без сварки.

Назначение и область применения

Пластина угловая 90 градусов, 3 отверстия, HDZ, EKF PROxima используется для соединения двух профилей STRUT-системы под прямым углом. Применяется в системах крепления трубопроводов, кабельных трасс, воздуховодов, оборудования на промышленных объектах, в офисах, логистических центрах и на производстве. Подходит для сборки несущих конструкций, где требуется быстрая установка и последующая перенастройка.

Технические характеристики

• Тип изделия: пластина угловая
• Угол соединения: 90°
• Количество отверстий: 3
• Материал: сталь
• Гарантийный срок: 84 месяца
• Совместима с профилями STRUT-системы S-Line
• Фиксация осуществляется через канальные гайки (не входят в комплект)

Совместимость и монтаж

Пластина угловая 90 градусов, 3 отверстия, HDZ, EKF PROxima рассчитана на использование с профилями серии S-Line. Отверстия расположены так, чтобы соответствовать шагу крепления стандартного профиля - каждое отверстие совпадает с пазом профиля. Для монтажа требуются канальные гайки (например, EKF-канальные гайки серии S-Line), которые вставляются в пазы профилей и затягиваются болтом. Нет необходимости в сварке, штукатурке или предварительной разметке. Установка занимает несколько минут: вставить пластину между двумя профилями, ввести гайки в пазы, закрутить болты.

Безопасность и стандарты

Изделие изготовлено из стали и не содержит токсичных покрытий. Соответствует требованиям безопасности для внутреннего использования в помещениях. Гарантийный срок 84 месяца подтверждает устойчивость материала к механическим нагрузкам и коррозии в условиях нормальной эксплуатации. Сертификаты соответствия не указаны - рекомендуется проверять наличие документов у поставщика при использовании в регулируемых объектах (энергетика, ЖКХ, медицина).

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения окружающих поверхностей
• Высокая прочность за счет стального корпуса и точного соответствия профилю
• Возможность демонтажа и переустановки - удобно при изменении трассировки
• Совместима с широким спектром аксессуаров EKF-Line
• Долгий гарантийный срок - 7 лет - говорит о долговечности материала

Ограничения применения

• Не предназначена для наружного использования - материал не имеет антикоррозийного покрытия, подвержен ржавчине при повышенной влажности
• Требует наличия профилей S-Line и канальных гаек - несовместима с другими системами (например, Rittal, Panduit)
• Не подходит для критически нагруженных конструкций выше 500 кг на одно соединение - необходимо проводить расчеты при больших нагрузках
• Не применяется в взрывоопасных средах - отсутствует защита от искрообразования

Примеры использования

• Крепление кабельных лотков вдоль стен и потолка в серверной комнате
• Сборка рамы для подвеса вентиляционных каналов в торговом центре
• Формирование углового перехода для трубопровода в производственном цехе
• Монтаж светильников на перекрестке двух направляющих профилей

Практические советы

• Перед монтажом убедитесь, что пазы профилей чистые - грязь мешает плотному заходу канальных гаек
• Затягивайте болты равномерно - перекос пластины может вызвать деформацию профиля
• Для усиления конструкции используйте две пластины на одном углу - особенно при длинных профилях или значительных нагрузках
• Пластина угловая 90 градусов, 3 отверстия, HDZ, EKF PROxima подходит для профилей с посадочным размером 48×48 мм - проверьте соответствие перед заказом
• Храните в сухом месте - даже стальная пластина может начать ржаветь при длительном контакте с влагой
