Уголок одиночный удлиненный 92 мм горячеоцинкованный | BMC1012HDZ DKC ДКС

Уголок одиночный удлиненный 92 мм горячеоцинкованный от DKC (ДКС), артикул bmc1012hdz, предназначен для соединения и усиления элементов каркасных конструкций из C-профилей. Изделие изготавливается из стали с защитным цинковым покрытием и рассчитано на работу в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

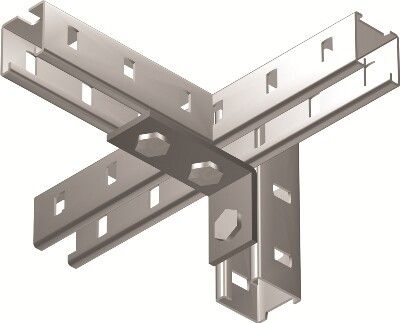

Уголок одиночный удлиненный 92 мм горячеоцинкованный используется для формирования жестких угловых соединений между вертикальными и горизонтальными элементами каркаса. Подходит для сборки металлических конструкций на базе профилей серий B5 Combitech: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41. Применяется в системах автоматизации, производственных линиях, шкафах управления, транспортерных рамах и других объектах, где требуется прочная фиксация с возможностью последующего демонтажа.

Технические характеристики

• Тип профиля: L-профиль (угловой)
• Длина плеча: 92 мм
• Толщина стенки: 5 мм (указано в характеристиках; в описании указано 6 мм - уточните у производителя, так как данные противоречат)
• Материал: сталь
• Покрытие: горячее цинкование - равномерный слой цинка, защищающий от коррозии
• Цвет: светло-серый
• Климатическое исполнение: УХЛ(1,5) - допускает эксплуатацию при температуре от −40 C до +40 C и в условиях повышенной влажности
• Серия: B5 Combitech
• Артикул: bmc1012hdz
• Бренд: DKC (ДКС)

Совместимость и монтаж

Уголок совместим исключительно с профилями серии B5 Combitech: BPL-, BPV-, BPM-, BPD-21 и BPD-41. Для крепления используются самонарезающие болты или заклепки, соответствующие габаритам отверстий в профилях. Монтаж выполняется на предварительно подготовленную поверхность - зазор между уголком и профилем должен отсутствовать. Не рекомендуется использовать с другими типами профилей вне серии B5 Combitech - несоответствие по форме и размеру отверстий приведёт к снижению надёжности соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 для стальных конструкций и ГОСТ 9.402-2004 для горячего цинкования. Климатическое исполнение УХЛ(1,5) гарантирует безопасную эксплуатацию в помещениях с контролируемым микроклиматом и на открытых площадках при соблюдении условий влажности и температуры.

Преимущества

• Высокая механическая прочность благодаря толщине 5 мм и качественной стали
• Долговечность: горячее цинкование обеспечивает защиту от ржавчины даже при постоянном контакте с влагой
• Стандартные размеры позволяют легко заменить деталь в случае ремонта
• Светло-серый цвет не требует дополнительного окрашивания и хорошо сочетается с остальной фурнитурой DKC
• Поддерживается производителем в рамках единой системы комплектующих B5 Combitech

Ограничения применения

• Не предназначена для нагрузок выше проектных значений - не используйте как несущую балку
• Запрещено применять в средах с концентрацией хлора, кислот или щелочей - цинковое покрытие может разрушаться
• Не подходит для сварки - термическая обработка повредит антикоррозийное покрытие
• Не совместим с профилями других серий (например, B1, B3, B7) - отличаются по шагу отверстий и форме

Примеры использования

• Фиксация направляющих на станках с ЧПУ
• Сборка корпусов распределительных щитов
• Усиление углов в конвейерных системах
• Крепление панелей к рамам в автоматических линиях
• Обустройство опорных стоек для оборудования в цехах с высокой влажностью

Практические советы

• Перед установкой проверьте соответствие отверстий в уголке bmc1012hdz и профиле - несоответствие указывает на некорректный подбор
• При использовании в местах с частым мытьём (например, пищевые производства) регулярно осматривайте покрытие на наличие повреждений
• Не затягивайте крепёж слишком сильно - перегрузка может деформировать тонкий металл
• Храните изделие в сухом месте - длительное воздействие воды до монтажа может вызвать белые пятна на цинке (не влияет на долговечность, но выглядит эстетически плохо)
• Для точного подбора всегда ориентируйтесь на артикул bmc1012hdz и серию B5 Combitech - другие аналоги могут иметь внешнее сходство, но не подходят по функционалу
