Пластина вывода кабеля для лестничных лотков осн.100 мм, в комплекте с крепёжными элементами, необходимыми монтажа | LEP10K DKC ДКС

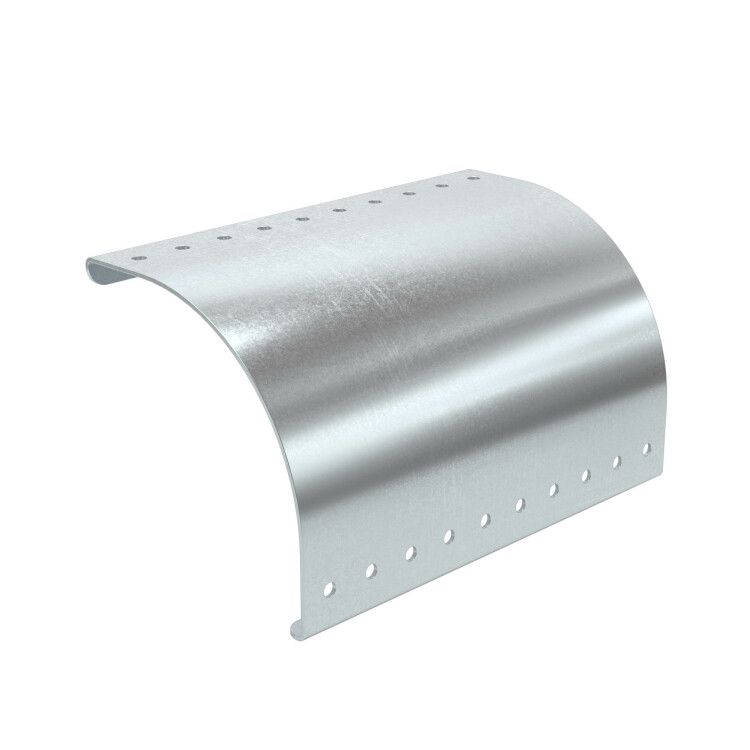

Пластина вывода кабеля для лестничных лотков основная 100 мм, комплект с крепежом DKC - это элемент системы кабельной укладки, обеспечивающий безопасный и плавный переход кабеля между горизонтальным участком лестничного лотка и вертикальным выходом. Бренд DKC и артикул lep10k указывают на принадлежность к серийному решению L5 Combitech, предназначенном для надежной прокладки силовых и слаботочных сетей в промышленных и коммерческих объектах.

Назначение и область применения

Пластина вывода кабеля для лестничных лотков основная 100 мм, комплект с крепежом DKC используется для организации радиального изгиба кабельной трассы там, где лестничный лоток меняет направление с горизонтального на вертикальное. Она предотвращает перегиб и механическое повреждение кабелей за счет плавного изгиба вместо резкого угла. Применяется в системах с лотками шириной 100 мм - например, на производствах, в офисных зданиях, транспортных терминалах и энергообъектах.

Технические характеристики

• Ширина: 100 мм - соответствует стандартной ширине лестничных лотков серии L5 Combitech;
• Толщина материала: 2 мм - обеспечивает жесткость и долговечность при нагрузках;
• Материал: сталь оцинкованная - высокая прочность и устойчивость к коррозии;
• Покрытие: оцинкование горячим способом по методу Сендзимира - равномерный, плотный цинковый слой, устойчивый к механическому воздействию и агрессивной среде;
• Цвет: серый - совпадает с цветовой гаммой других элементов серии L5 Combitech;
• Тип изделия: вывод кабельный - специализированный аксессуар для изменения направления трассы;
• Комплектация: включает все необходимые крепежные элементы для установки.

Совместимость и монтаж

Пластина вывода кабеля для лестничных лотков основная 100 мм, комплект с крепежом DKC совместима исключительно с лестничными лотками шириной 100 мм из серии L5 Combitech. Монтаж осуществляется с помощью болтов и шайб, входящих в комплект. Установка выполняется на конце лотка перед вертикальным ответвлением. Крепление фиксирует пластину точно по оси трассы, чтобы избежать перекоса и давления на кабели. Для точного выравнивания рекомендуется использовать уровень при закреплении.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлическим кабельным системам для внутренней прокладки. Горячее цинкование по методу Сендзимира гарантирует соответствие нормам по антикоррозийной защите в условиях повышенной влажности. Нет требований к электроизоляции - изделие является исключительно механическим элементом защиты кабеля.

Преимущества

• Плавный радиус снижает риск повреждения изоляции кабелей при протяжке и эксплуатации;
• Оцинкованная сталь увеличивает срок службы до 20+ лет даже в сырых помещениях;
• Готовый комплект крепежа экономит время на сборке и исключает потерю деталей;
• Единая система с другими элементами L5 Combitech позволяет собирать целостную, стандартизированную трассу;
• Удобство замены: при необходимости можно демонтировать и заменить одну пластину без вскрытия всей трассы.

Ограничения применения

• Не для лотков другой ширины - использование с 80 мм или 150 мм лотками невозможно;
• Не рассчитана на внешнюю установку без дополнительной защиты от прямых осадков - хотя оцинковка устойчива, длительное воздействие воды может со временем вызвать коррозию на краях;
• Не следует применять в местах с постоянным контактом с химически активными жидкостями (например, кислотами, щелочами);
• Подходит только для кабелей с минимальным допустимым радиусом изгиба, который меньше радиуса пластины - проверьте данные производителя кабеля перед использованием.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в серверной комнате;
• Вынос кабелей от распределительного щита через этажный лоток вниз к оборудованию;
• Обустройство трассы в цехе с частыми перемещениями оборудования - минимизация риска перегиба провода;
• Решение для модульных зданий, где требуется быстрая и надежная прокладка без сварки.

Практические советы

• Перед монтажом убедитесь, что внутренний радиус пластины достаточен для вашего типа кабеля - особенно важно для многожильных и оптоволоконных линий;
• Закручивайте крепежи равномерно, не перетягивая - это сохраняет форму пластины и prevents деформацию;
• Если планируется много кабелей одновременно - используйте две пластины рядом, чтобы избежать перегрузки одного канала;
• Проверяйте наличие всех крепежных элементов сразу после получения - они маленькие и легко теряются;
• Этот элемент не заменяет кабельные каналы или муфты - он лишь обеспечивает плавный угол перехода внутри лотковой системы.
