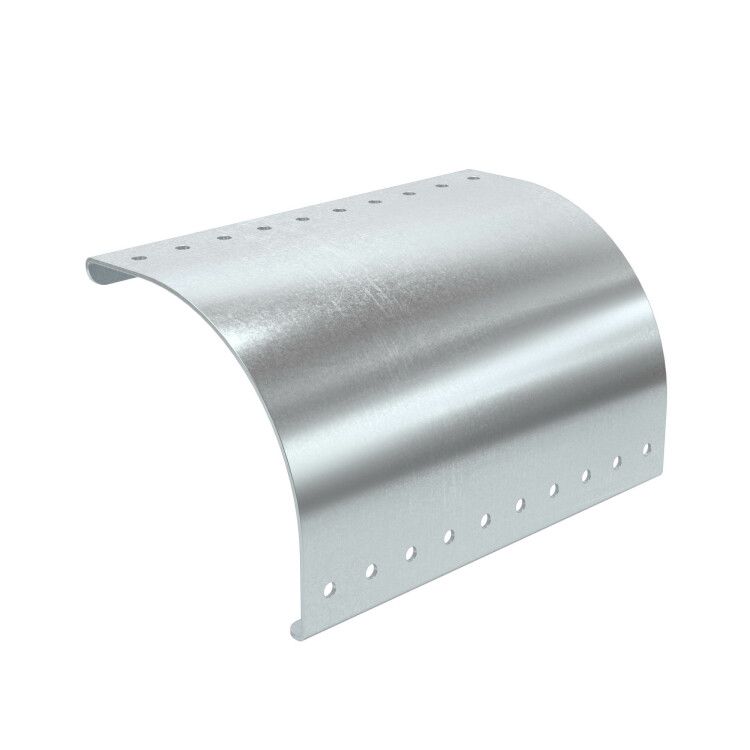

Пластина вывода кабеля для лестничных лотков осн.300 мм, в комплекте с крепёжными элементами, необходимыми монтажа | LEP30K DKC ДКС

Пластина вывода кабеля для лестничных лотков основание 300 мм, комплект с крепежом DKC - это элемент системы кабельной укладки, обеспечивающий безопасный переход кабеля между горизонтальным участком лестничного лотка и вертикальным выходом. Бренд DKC предлагает эту деталь в составе серии L5 Combitech, где она сочетает прочность оцинкованной стали и точную геометрию для надежной работы в промышленных условиях.

Назначение и область применения

Пластина вывода кабеля для лестничных лотков основание 300 мм, комплект с крепежом DKC используется там, где необходимо выполнить плавный радиальный переход кабеля от горизонтального лотка к вертикальному стояку или другому уровню. Она предотвращает перегибы и механические повреждения жил за счет округленной формы, исключающей острые кромки. Применяется в системах распределения силового и слаботочного кабеля на объектах с высокой плотностью трасс - офисах, заводских цехах, транспортных терминалах, ЖКХ.

Технические характеристики

• Ширина: 300 мм - соответствует стандартному шагу лестничных лотков серии L5 Combitech;
• Толщина материала: 2 мм - обеспечивает достаточную жесткость при нагрузках и сохраняет форму после установки;
• Материал: сталь оцинкованная - повышенная коррозийная стойкость в помещениях с повышенной влажностью или агрессивной средой;
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, адгезионно-stойкое антикоррозийное покрытие без потерь целостности при гнутье;
• Цвет: серый - совпадает со стандартной цветовой гаммой металлических изделий DKC;
• Тип изделия: вывод кабельный - предназначен исключительно для изменения направления трассы, не является опорой или фиксирующим элементом.

Совместимость и монтаж

Пластина вывода кабеля для лестничных лотков основание 300 мм, комплект с крепежом DKC совместима только с лестничными лотками серии L5 Combitech и другими моделями с аналогичной шириной основания 300 мм. Комплектация включает все необходимые болты, шайбы и гайки для крепления к боковым стенкам лотка. Монтаж выполняется на этапе сборки трассы: пластину выравнивают по оси выхода, закрепляют через подготовленные отверстия. Убедитесь, что внутренний радиус изгиба не меньше минимального допустимого для используемых кабелей - это указано в документации производителя кабеля.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами безопасности для кабельных систем. Горячее цинкование по методу Сендзимира гарантирует долговечность даже при воздействии химически активных паров и конденсата. Отсутствие острых кромок снижает риск повреждения изоляции кабелей, что соответствует принципам защиты от аварийных ситуаций.

Преимущества

• Гладкий радиусный профиль минимизирует трение и напряжение на изоляцию кабеля при протяжке;
• Высокая степень защиты от коррозии благодаря технологии Сендзимира продлевает срок службы до 25+ лет в типовых условиях;
• Удобство монтажа - весь крепеж уже в комплекте, не требуется докупать расходники;
• Адаптация под стандартизованные лотки DKC - идеальное соответствие по форме и расположению отверстий;
• Не требует специальных инструментов для установки - достаточно обычного набора гаечных ключей.

Ограничения применения

• Не применяется для лотков шириной менее или более 300 мм - несовместимость по геометрии;
• Не рассчитана на использование вне помещений без дополнительной защиты от прямых осадков - хотя оцинковка устойчивая, длительное воздействие воды может вызвать образование белого налета;
• Не заменяет собой уголки или переходники для угловых решений - предназначена только для плоского радиального перехода;
• Подходит только для кабелей с минимальным допустимым радиусом изгиба ≤ 8×D - проверьте параметры вашего провода перед использованием.

Примеры использования

• Переход кабеля от горизонтальной трассы на этажном лотке к вертикальному стояку в серверной комнате;
• Обеспечение безопасного выхода силовых кабелей из лотка к распределительному щиту на производстве;
• Формирование маршрута для слаботочных сетей (LAN, CCTV) в многоэтажных зданиях с применением лестничных лотков DKC;
• Замена старых металлических переходов с острыми краями на современные решения с плавным изгибом.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность пластины была свободна от деформаций или заусенцев - они могут повредить кабель при затяжке;
• При прокладке многожильных кабелей большего диаметра рекомендуется использовать дополнительные мягкие вставки внутри радиуса;
• Не забудьте соблюдать порядок последовательности: сначала смонтировать лоток, затем установить пластину, потом запустить кабель - так легче контролировать натяжение;
• Элемент можно комбинировать с крышками и заглушками серии L5 Combitech для завершения герметизации трассы;
• При заказе нескольких единиц - выбирайте партию одного производства, чтобы гарантировать одинаковый уровень оцинковки и точность геометрии.
