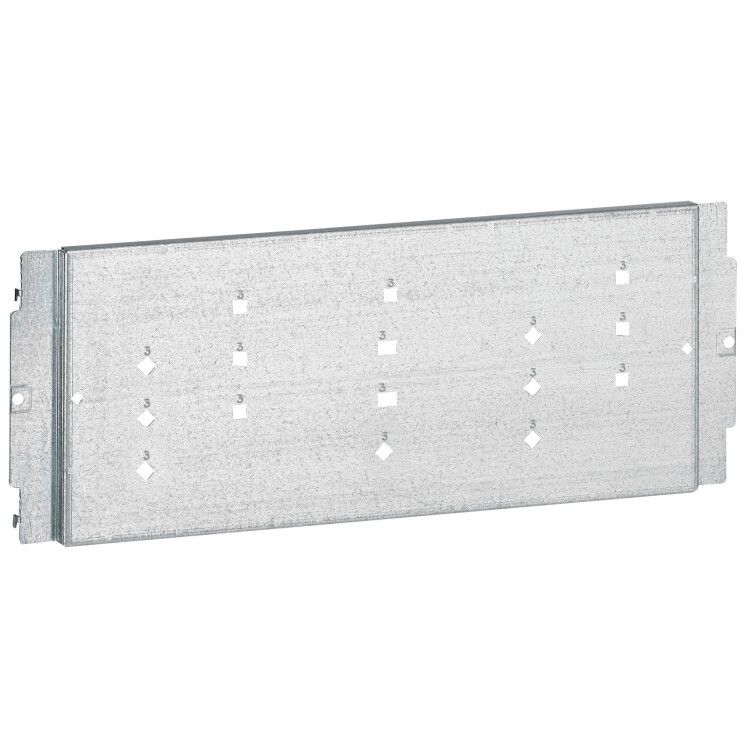

Пластина XL3 400 - для 1-го DPX 250 с или без блока УЗО фиксированного исполнения горизонтальный монтаж | 020224 Legrand

Пластина для горизонтального монтажа DPX 250 XL3 400 от Legrand - это стальная оцинкованная основа для фиксации оборудования на стене в горизонтальной плоскости. Артикул 020224 подходит для установки в распределительных щитах, автоматических системах управления и промышленной аппаратуре, где требуется надёжный и долговечный крепёж.

Назначение и область применения

Пластина для горизонтального монтажа DPX 250 XL3 400 предназначена для удержания устройств в распределительных шкафах и щитах при горизонтальном расположении. Она используется там, где необходимо закрепить модульные элементы - автоматы, контакторы, реле, трансформаторы - так, чтобы они были доступны для обслуживания и не перегружали вертикальную плоскость корпуса. Применяется в промышленных щитах, на заводах, в системах автоматизации и на объектах с высокой степенью запылённости.

Технические характеристики

• Тип изделия: монтажная пластина
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Перфорация: есть - позволяет крепить пластину саморезами или болтами через отверстия
• Размеры соответствуют серии XL3 - совместима с компонентами Legrand серии XL3

Совместимость и монтаж

Пластина для горизонтального монтажа DPX 250 XL3 400 разработана специально для использования с оборудованием серии XL3 от Legrand. Отличается стандартизированным шагом крепления, что обеспечивает точное позиционирование модулей. Для монтажа используйте саморезы M4–M6, подходящие по длине к толщине стенки шкафа. Убедитесь, что глубина шкафа достаточна для размещения всей системы - пластина занимает всю ширину, но не выступает за пределы боковой рамы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и устойчивости к коррозии, характерным для промышленного электрооборудования. Оцинкованное покрытие снижает риск возникновения гальванических процессов при контакте с другими металлическими деталями. Напряжение и ток не регулируются пластиной - она является исключительно крепёжным элементом.

Преимущества

• Высокая жесткость стали обеспечивает устойчивость даже при нагрузках от тяжёлых аппаратов
• Оцинкованное покрытие продлевает срок службы в сырых и пыльных помещениях
• Перфорация позволяет гибко выбирать точки крепления - удобно при нестандартных решениях
• Совместимость с серией XL3 гарантирует правильное расположение модулей без доработок

Ограничения применения

• Не предназначена для вертикального монтажа - использование в другом положении нарушает равномерность нагрузки
• Не подходит для установки вне закрытых шкафов - открытое размещение лишает её защиты от внешних воздействий
• Не заменяет заземление; требует отдельного подключения к контуру заземления шкафа
• Не рассчитана на работу в агрессивных химических средах - например, в цехах с постоянным воздействием кислот или щелочей

Примеры использования

• Установка автоматических выключателей и контакторов в промышленном щите на пищевом производстве
• Фиксация реле времени и терморегуляторов в системе вентиляции на складе
• Крепление преобразователей частоты в щитах насосных станций
• Обустройство распределительных пунктов на объектах с высокой влажностью - например, в теплицах или холодильных камерах

Практические советы

• Проверьте внутренние размеры шкафа перед заказом - пластина DPX 250 XL3 400 имеет фиксированную длину, и не все модели шкафов её принимают
• При использовании нескольких пластин в одном шкафе соблюдайте минимальный зазор между ними - минимум 10 мм для теплоотвода
• Закручивайте крепёж равномерно, избегая перекоса - это сохранит целостность перфорации и предотвратит деформацию
• Если нужна дополнительная защита от пыли - комбинируйте пластину с герметичными крышками серии XL3
• Артикул 020224 - это именно горизонтальная пластина; не путайте с аналогами для вертикального монтажа
