Универсальная перфорированная пластина - для шкафов и щитов XL3 400 высота 300 мм | 020242 Legrand

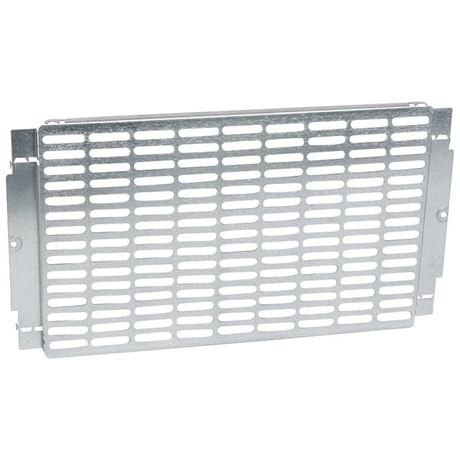

Пластина перфорированная для шкафов и щитов XL3 400 300мм от Legrand Euro предназначена для удобного крепления оборудования внутри распределительных шкафов и щитов. Эта пластина сочетает прочность стали с защитой от коррозии и позволяет гибко организовать расположение устройств за счет перфорации.

Назначение и область применения

Пластина перфорированная для шкафов и щитов XL3 400 300мм используется для фиксации аппаратуры - автоматических выключателей, реле, модулей управления, трансформаторов и других компонентов - внутри электрощитов и распределительных шкафов. Подходит для установки в промышленных, коммерческих и жилых объектах, где требуется надежная и адаптивная система крепления.

Технические характеристики

• Размеры: 400 × 300 мм
• Материал: сталь с оцинкованным покрытием
• Тип: перфорированная пластина
• Толщина материала: не указана - соответствует стандартной для серий XL3
• Перфорация: равномерные отверстия для крепления на шаг, совместимый с типичными крепежами для электрооборудования

Совместимость и монтаж

Пластина перфорированная для шкафов и щитов XL3 400 300мм совместима со всеми элементами серии XL3 от Legrand. Устанавливается на направляющие или кронштейны внутри шкафа с помощью самонарезающих винтов или заклепок. Отверстия в пластине имеют стандартный шаг, подходящий для большинства DIN-рейки и крепежных планок. Для монтажа используйте крепеж с головкой под плоскую отвертку или биту PH1–PH2. Не требует сверления дополнительных отверстий - все точки крепления уже подготовлены.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что обеспечивает устойчивость к коррозии в условиях повышенной влажности. Соответствует требованиям безопасности для внутреннего использования в электротехнических устройствах. Серия XL3 прошла проверку на соответствие европейским нормам для комплектующих шкафов. Не предназначен для наружной эксплуатации или воздействия открытой среды.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Защита от ржавчины за счет цинкового покрытия
• Готовые отверстия позволяют быстро размещать оборудование без дополнительных работ
• Унифицированная форма и размеры обеспечивают совместимость с другими деталями серии XL3
• Поддерживает плотную компактную сборку внутри шкафа

Ограничения применения

• Не предназначена для использования вне закрытых шкафов - не имеет защиты от внешней среды (IP-класс не указан)
• Не рекомендовано применять в агрессивных химических средах - цинковое покрытие не обеспечивает долговечность при контакте с кислотами или солями
• Не подходит для крепления тяжелого оборудования весом более 50 кг без дополнительной опоры
• Не является заменой DIN-рейкам - служит исключительно как базовая платформа для крепления через отверстия

Примеры использования

• Фиксация автоматических выключателей и УЗО в распределительном щите жилого дома
• Установка контроллеров и реле на промышленном оборудовании
• Монтаж преобразователей частоты и терморегуляторов в шкафах систем автоматизации
• Обустройство панелей управления на конвейерах и насосных станциях

Практические советы

• При выборе места установки учтите, что размеры 400×300 мм требуют свободного пространства минимум 420×320 мм внутри шкафа для комфортного монтажа
• Используйте пластиковую или металлическую рамку вокруг пластины для предотвращения повреждений проводов о острые кромки
• Для многократной переустановки оборудования выбирайте крепеж с резьбой и контргайками - они снижают риск ослабления
• Пластина перфорированная для шкафов и щитов XL3 400 300мм легко комбинируется с другими элементами серии XL3 - например, с крышками, рейками и переходниками
• Артикулы 20242 и 020242 - это один и тот же продукт; различие связано с внутренним учетом Legrand.
