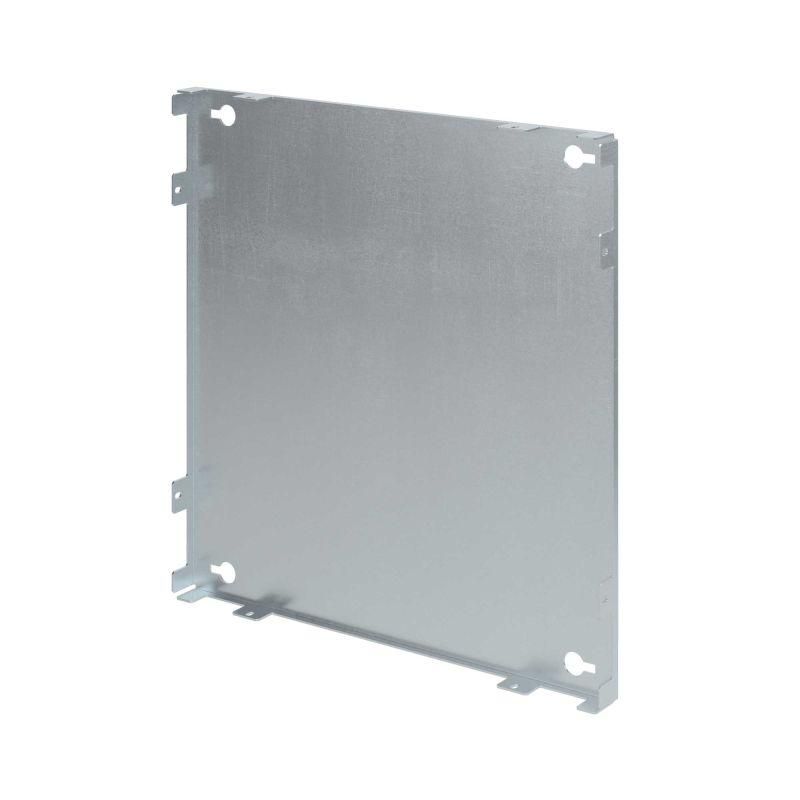

Монтажная плата боковая для шкафа CQE (ВхГ) 300x500 мм | R5LPS0305 DKC ДКС

Монтажная плата боковая для шкафа CQE (ВхГ) 300x500 мм от DKC - элемент крепления для внутреннего оборудования в силовых и автоматизированных шкафах. Выполнена из оцинкованной стали, совместима с сериями RAM block и поставляется в перфорированном (R5LPP) и сплошном (R5LPS) исполнении.

Назначение и область применения

Монтажная плата боковая для шкафа CQE используется для фиксации аппаратуры внутри распределительных и управляющих шкафов: автоматических выключателей, контакторов, реле, модулей PLC, клеммных колодок и других устройств. Применяется в промышленной автоматизации, энергетике, машиностроении и системах управления технологическими процессами. Подходит для установки как на полную, так и на промежуточную высоту шкафа.

Технические характеристики

• Размеры: 300 × 500 мм
• Материал: сталь с оцинкованным покрытием
• Толщина материала: 2 мм
• Перфорация: да (для модели R5LPP); сплошная поверхность (для модели R5LPS)
• Заземление: обеспечивается через контакт с корпусом шкафа при монтаже
• Исполнение: два типа - перфорированное (R5LPP) и сплошное (R5LPS)

Совместимость и монтаж

Монтажная плата боковая для шкафа CQE (ВхГ) 300x500 мм совместима со шкафами серии DKC RAM block. Крепится к боковой стенке шкафа с помощью стандартных крепёжных отверстий. Комплект поставки включает саму плату и необходимые монтажные аксессуары - болты, гайки, шайбы. Для перфорированного варианта (R5LPP) возможна регулируемая установка оборудования с шагом 10–15 мм. Сплошной вариант (R5LPS) требует сверления отверстий под конкретный тип крепления. Оба варианта обеспечивают надёжный электрический контакт с корпусом шкафа для заземления.

Безопасность и стандарты

Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Материал соответствует требованиям к механической прочности и электропроводности для промышленного электрооборудования. Соответствие нормам IEC 61439 и ГОСТ Р 50030.2 не указано явно, однако конструкция выполнена в соответствии с практиками производства шкафов DKC, ориентированных на европейские стандарты.

Преимущества

• Универсальная высота крепления - подходит для любых уровней установки внутри шкафа
• Быстрая сборка благодаря готовому комплекту крепёжа
• Оцинкованное покрытие повышает долговечность в агрессивных средах
• Перфорация позволяет легко изменять расположение оборудования без доработки
• Обеспечение заземления без дополнительных проводов - контакт происходит напрямую через корпус шкафа

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не рассчитана на нагрузки выше 10 кг/м² без усиления
• Сплошной вариант (R5LPS) требует предварительного сверления отверстий под оборудование
• Подходит только для шкафов с подходящим профилем боковой стенки (совместим с рамой RAM block)

Примеры использования

• Установка клеммных колодок и реле в щите управления насосной станцией
• Фиксация модулей ввода-вывода PLC на боковой стенке шкафа в цехе автосборки
• Размещение терморегуляторов и преобразователей частоты в распределительном шкафу
• Монтаж сигнализаторов уровня и датчиков давления в шкафах химического производства

Практические советы

• Выбирайте перфорированный вариант (R5LPP), если требуется часто менять расположение оборудования; сплошной (R5LPS) - для стационарных решений
• Проверьте посадочные отверстия на боковой стенке шкафа перед монтажом - они должны совпадать с крепёжными отверстиями платы
• Для максимальной надёжности заземления убедитесь, что плита плотно прилегает к металлическому корпусу шкафа - удалите краску или оксиды в местах контакта
• При использовании тяжёлого оборудования (например, частотных преобразователей) рекомендуется дополнительно закрепить его на направляющих или несущих профилях
• Артикул R5LPS0305 - это именно сплошной вариант. Перфорированный аналог - R5LPP0305 (не указан в вашем списке, но существует в серии)
