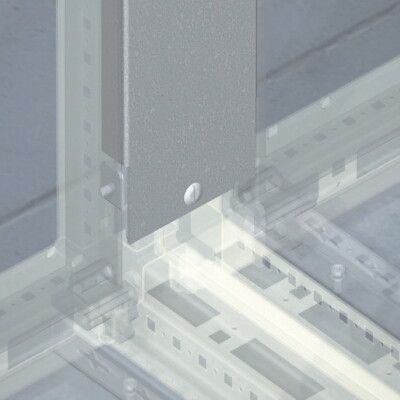

Монтажная плата, промежуточная, для шкафов CQE высотой 1600 мм (замена на R5RPIE16) - R5PIE16 ДКС

Монтажная плата промежуточная для шкафов CQE, высота 1600 мм - элемент системы RAM block от DKC, предназначенный для создания непрерывной опорной поверхности между соседними шкафами при сборке линейных комплектов. Эта плата обеспечивает равномерную нагрузку на конструкцию и удерживает тяжелое оборудование массой до 1000 кг.

Назначение и область применения

Монтажная плата промежуточная для шкафов CQE, высота 1600 мм используется при сборке нескольких шкафов RAM block в единую линию. Она замыкает зазор между основными монтажными платами смежных шкафов, сохраняя целостность несущей поверхности. Применяется в системах автоматизации, релейной защиты, контроля и мониторинга, где важно распределить вес оборудования равномерно по всей длине комплекта. Подходит для промышленного оснащения цехов, энергообъектов, насосных станций и других объектов с жесткими требованиями к механической стабильности.

Технические характеристики

• Высота: 1600 мм - соответствует стандартной высоте шкафов серии RAM block;
• Материал: сталь толщиной 1,2–1,5 мм - аналогична материалу корпусов шкафов;
• Покрытие: оцинкованное - защищает от коррозии, продлевает срок службы в условиях повышенной влажности;
• Перфорация: да - позволяет фиксировать оборудование с помощью болтов, гаек и кронштейнов через отверстия;
• Цвет: светло-серый - совпадает с цветовой гаммой корпусов RAM block;
• Рассчитана на максимальную нагрузку: до 1000 кг - подтверждена испытаниями для шкафов серии RAM block.

Совместимость и монтаж

Монтажная плата промежуточная для шкафов CQE, высота 1600 мм совместима исключительно с шкафами серии RAM block от DKC, имеющими такую же высоту. Устанавливается горизонтально между двумя основными монтажными платами - слева и справа от места соединения шкафов. Крепление осуществляется с помощью болтовых соединений к боковым стенкам шкафов. Перед монтажом проверьте соответствие расположения перфорированных отверстий на всех контактирующих поверхностях. Нельзя использовать эту плату как самостоятельную несущую поверхность - она работает только в составе связки двух шкафов.

Преимущества

• Обеспечивает единый уровень монтажной поверхности по всей длине линейного комплекта - снижает риск деформаций и перекосов оборудования;
• Оцинкованное покрытие увеличивает долговечность даже в агрессивных средах - не требует дополнительной антикоррозийной обработки;
• Интегрированная в систему RAM block - гарантирует точное совпадение геометрии, шага отверстий и несущих способностей;
• Уменьшает время сборки - не нуждается в доработках или адаптации при установке.

Ограничения применения

• Не для шкафов другой высоты - например, 2000 мм или 800 мм;
• Не предназначена для вертикального монтажа - только горизонтальное положение между шкафами;
• Не рекомендовано использование вне закрытых помещений без дополнительной защиты от атмосферных осадков - хотя оцинкование есть, но IP-класс не указан;
• Запрещено применять вместо базовой монтажной плиты - она не имеет достаточной жесткости для одиночного использования.

Примеры использования

• Линейка шкафов управления на участке технологической линии с несколькими частями автоматики;
• Центральный пункт релейной защиты на подстанции, состоящий из трех последовательно установленных шкафов;
• Шкафный комплекс для мониторинга температур и давления в трубопроводе, где важна одинаковая высота крепления контроллеров во всех секциях.

Практические советы

• При заказе комплекта шкафов RAM block всегда указывайте количество промежуточных плат - одна плата требуется на каждый промежуток между шкафами; например, три шкафа = две промежуточные платы;
• Проверяйте наличие отверстий в местах будущего крепления оборудования - они должны совпадать с отверстиями на основной плате;
• При использовании тяжелого оборудования (например, преобразователей частоты) дополнительно используйте антивибрационные прокладки под крепления - это снизит передачу нагрузки на раму шкафа;
• Артикулы r5rpie16 и r5pie16 - это два варианта одного продукта. Разница возможна лишь в партии производства - функционально идентичны.
