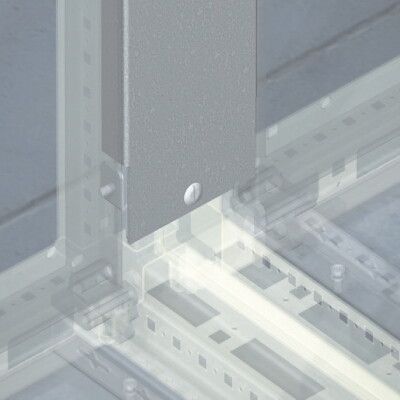

Монтажная плата, промежуточная, для шкафов CQE высотой 1400 мм | R5RPIE14 DKC ДКС R5PIE14

Монтажная плата промежуточная для шкафов CQE высотой 1400 мм - элемент системы RAM block от DKC, предназначенный для создания непрерывной опорной поверхности между соседними шкафами при сборке линейных конструкций. Она обеспечивает равномерную нагрузку на оборудование массой до 1000 кг и сохраняет целостность монтажного поля при комбинировании нескольких шкафов.

Назначение и область применения

Монтажная плата промежуточная для шкафов CQE высотой 1400 мм используется исключительно в составе сборных шкафов серии RAM block от DKC. Её основная задача - связывать смежные шкафы в единую механическую цепь, чтобы монтажная плата одного шкафа продолжалась без перебоя на следующий. Без этой детали невозможно правильно распределить нагрузку от тяжёлых устройств - например, частотных преобразователей, силовых контакторов или реле защиты - особенно когда они расположены близко к границе двух шкафов.

Технические характеристики

• Тип изделия: плата монтажная промежуточная
• Материал: сталь толщиной 1,2–1,5 мм (соответствует материалу корпусов RAM block)
• Защитное покрытие: оцинкованное - устойчиво к коррозии, не требует дополнительной антикоррозийной обработки
• Цвет: светло-серый - совпадает с цветовой гаммой корпусов серии RAM block
• Перфорация: да - позволяет фиксировать оборудование с помощью болтов, самонарезающих винтов или DIN-рейки через отверстия
• Высота: соответствует шкафам CQE высотой 1400 мм - несовместима с другими высотами
• Грузоподъёмность: рассчитана на нагрузку до 1000 кг - при условии правильного распределения веса по всей площади

Совместимость и монтаж

Эта плата работает **только** с шкафами серии RAM block от DKC высотой 1400 мм. Установка происходит во время комплектации линейной группы шкафов:

• Устанавливается между двумя основными шкафами после их выравнивания по вертикали и горизонтали;
• Фиксируется к рамкам шкафов с помощью заводских крепёжных точек - самостоятельно просверливать отверстия нельзя;
• Не требует дополнительных инструментов - все крепления предусмотрены конструкцией шкафа;
• Обязательна при использовании длинных линий шкафов (>2 ед.) - иначе возникает риск деформации монтажной поверхности под нагрузкой.

Преимущества

• Изготовлена из того же материала и с тем же покрытием, что и корпуса - гарантирует одинаковые условия эксплуатации всех элементов системы;
• Оцинкованное покрытие снижает риск окисления даже в условиях повышенной влажности или химически активной среды;
• Перфорированная поверхность позволяет легко адаптировать расположение оборудования без доработки;
• Поддерживает жесткость всей конструкции - предотвращает провисание монтажной плиты при большой нагрузке;
• Решает проблему “перегиба” между шкафами - экономит время на проектировании и сборке.

Ограничения применения

• Не для шкафов другой высоты - например, 800 мм или 2000 мм; использование с другим типом шкафов недопустимо;
• Не заменяет базовую монтажную плату - является лишь дополнением между шкафами;
• Не предназначена для самостоятельного крепления к стене или полу - только внутри сборной конструкции;
• Не рекомендовано использовать вне закрытых помещений - хотя есть оцинковка, она не защищает от длительного воздействия осадков или солевых растворов;
• Не подходит для модульных решений, где используются неметаллические направляющие или пластиковые рейки.

Примеры использования

• Линейный ряд из трёх шкафов RAM block в машинном зале завода - плата обеспечивает сплошную поверхность для установки PLC-блоков и терминалов связи;
• Центр управления технологическим процессом - тяжёлые преобразователи частоты установлены так, что их вес переходит через две точки крепления - одна на основном шкафе, вторая - на промежуточной плате;
• Шкафы в пищевой промышленности - оцинкованная поверхность легко моется, не вызывает реакцию с продуктами питания;
• Аварийные системы релейной защиты - где важна максимальная механическая жёсткость и минимизация вибраций.

Практические советы

• Перед сборкой проверьте, что все шкафы имеют одну и ту же высоту - даже +-5 мм может нарушить контакт между платами;
• Не допускайте перекоса при установке - используйте уровень и временно фиксируйте шкафы перед затяжкой креплений;
• Если оборудование имеет большие размеры и располагается на границе двух шкафов - обязательно используйте эту плату, иначе возможна деформация;
• Запрещено применять её вместо основной монтажной платы - она не имеет усиленных ребёр жёсткости и не рассчитана на одиночную работу;
• Артикулы r5pie14 и r5rpie14 отличаются только положением крепёжных отверстий - выбирайте вариант в зависимости от порядка сборки шкафов слева-направо или справа-налево.
