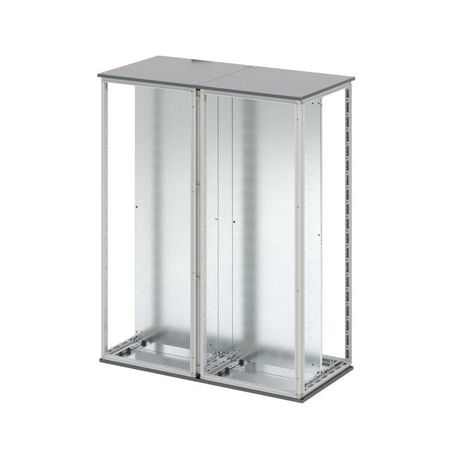

Плата монтажная промежуточная для шкафов CQE В=2000мм DKC R5RPIE20 ДКС

Плата монтажная промежуточная для шкафов В=2000 мм от DKC (арт. r5rpie20) используется для формирования единых монтажных поверхностей при сборке линий из шкафов серии CQE и CQE N. Изготовлена из оцинкованной стали, обеспечивая прочность и долговечность в промышленных условиях.

Назначение и область применения

Плата монтажная промежуточная для шкафов В=2000 мм служит для соединения нескольких шкафов серии CQE и CQE N в одну непрерывную линию. Она создаёт стабильную вертикальную поверхность, на которую можно устанавливать оборудование: автоматические выключатели, контакторы, модули управления, распределительные устройства. Применяется в системах автоматизации, на производствах, в энергообъектах и центрах управления, где требуется компактная и надёжная организация шкафного парка.

Технические характеристики

• Высота: 2000 мм
• Материал: сталь толщиной 2,5 мм
• Покрытие: оцинкованное - защищает от коррозии в помещениях с высокой влажностью
• Исполнение: доступны два типа - сплошная и перфорированная
• Фиксация: система предварительной фиксации для быстрой установки
• Разметка: гравировка с линейными метками для точного расположения устройств

Совместимость и монтаж

Плата монтажная промежуточная для шкафов В=2000 мм совместима исключительно с корпусами серии CQE и CQE N от DKC. Установка происходит между двумя смежными шкафами: плита крепится к боковым рамам с помощью предварительно установленных зажимов. Гравировка позволяет легко определить места сверления или крепления элементов без дополнительных замеров. Для монтажа требуются лишь стандартные инструменты - отвертки и ключи соответствующих размеров. Перфорированная версия подходит для крепления кронштейнов и DIN-рейок, сплошная - для массивных нагрузок или когда нужна цельная поверхность.

Преимущества

• Увеличивает жёсткость всей линейки шкафов благодаря толстой стали (2,5 мм)
• Снижает время монтажа за счёт системы предварительной фиксации
• Гравировка с разметкой исключает ошибки при размещении аппаратуры
• Цинкование продлевает срок службы даже в средах с колебаниями влажности
• Оба варианта исполнения позволяют адаптировать плату под задачи - от легких до тяжёлых нагрузок

Ограничения применения

• Не применяется вне серий CQE и CQE N - несовместима с другими типами шкафов
• Не рассчитана на внешнюю установку - не имеет защиты от осадков и прямого UV-излучения
• Подходит только для вертикального монтажа внутри шкафов; горизонтальное использование невозможно
• Перфорированная версия менее подходяща для тяжёлого оборудования без дополнительных усиливающих креплений

Примеры использования

• Линейка шкафов управления насосными станциями - плата связывает несколько шкафов в один технологический контур
• Автоматизация конвейера: три шкафа с контроллерами, питанием и I/O-модулями объединены одной платой для равномерного распределения веса
• Энергодиспетчерский пункт: сплошная плата используется под тяжёлые силовые автоматы, перфорированная - под сигнализацию и слаботочные устройства

Практические советы

• Выбирайте перфорированную версию, если будете использовать много DIN-реек и малогабаритных модулей
• Сплошная плата лучше подходит там, где есть крупные преобразователи частоты или трансформаторы - они создают значительный момент силы
• Перед монтажом проверьте, чтобы все шкафы были одного уровня - неровности вызывают напряжение в креплениях
• При необходимости доработки отверстий используйте свёрла по металлу с охлаждением - материал плотный, нагрев снижает качество цинкового слоя
• Артикул r5rpie20 всегда указывается в документации DKC - сохраните его при заказе запчастей или сервисном обслуживании
