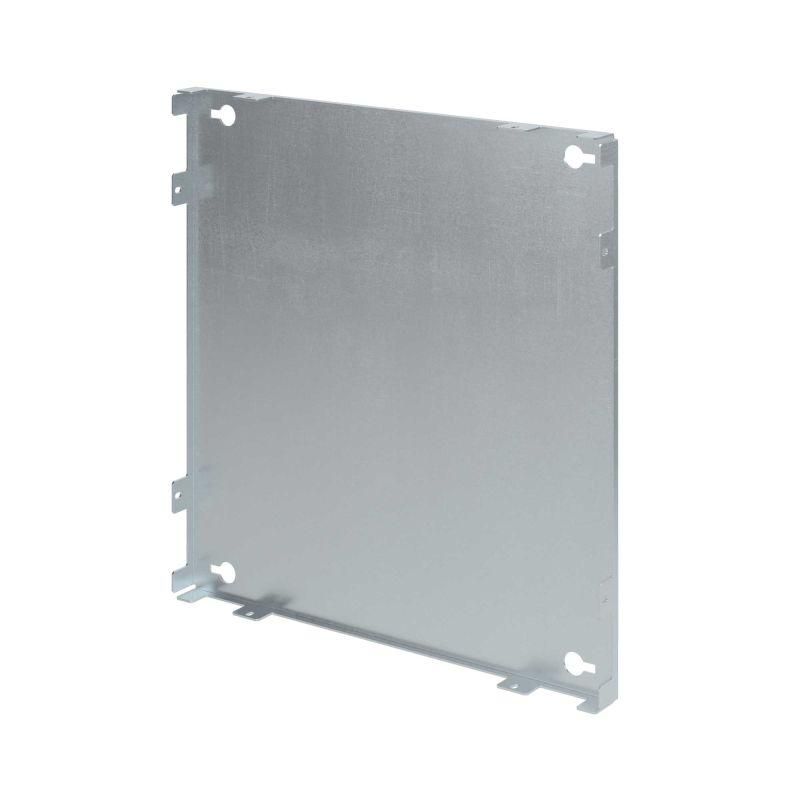

Монтажная плата боковая для шкафа CQE (ВхГ) 2000x600 мм | R5LPS2006 DKC ДКС

Монтажная плата боковая для шкафа CQE (ВхГ) 2000x600 мм от DKC - элемент конструкции шкафов управления, обеспечивающий надёжное крепление аппаратуры и быстрое заземление. Артикул r5lps2006 соответствует перфорированному варианту серии RAM block, изготовленному из оцинкованной стали.

Назначение и область применения

Монтажная плата боковая для шкафа CQE (ВхГ) 2000x600 мм используется для фиксации электрооборудования внутри силовых и автоматизированных шкафов. Подходит для установки контакторов, реле, модулей ввода/вывода, DIN-рейки и других устройств. Применяется в промышленных системах управления: на станках, конвейерах, в системах АСУ ТП, энергообъектах и объектах ЖКХ.

Технические характеристики

• Размеры: 2000 мм (высота) × 600 мм (глубина)
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - равномерные отверстия шагом 10 мм для гибкой фиксации оборудования
• Исполнение: серия R5LPP (перфорированная); совместима с другими вариантами серии RAM block
• Заземление: предусмотрено через контакт с корпусом шкафа при монтаже

Совместимость и монтаж

Плата устанавливается на боковые стенки шкафов серии CQE. Крепится болтами к раме шкафа - подходит как для полной, так и для промежуточной высоты. Монтажные отверстия расположены по стандартным интервалам, что позволяет использовать стандартные крепёжные элементы. В комплект входят все необходимые аксессуары: саморезы, гайки и шайбы. Для работы требуется минимум инструментов: отвёртка и ключ на 8–10 мм.

Безопасность и стандарты

Произведена в соответствии с требованиями к металлическим конструкциям для электрощитового оборудования. Оцинкованное покрытие соответствует ГОСТ 14918. Обеспечивает электрический контакт с корпусом шкафа - реализуется функция защитного заземления без дополнительных проводов.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах
• Перфорация позволяет легко менять расположение оборудования без сверления
• Автоматическое заземление снижает время сборки и исключает риск пропущенного соединения
• Совместима с другими элементами серии RAM block - можно собирать унифицированные шкафы

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Подходит только для шкафов серии CQE с подходящими крепёжными точками
• Не рекомендуется для нагрузок выше 50 кг на один метр длины - при больших массах требуются дополнительные опоры
• Не заменяет основную DIN-рейку - служит лишь как вспомогательный крепёж для крупногабаритных устройств

Примеры использования

• Фиксация частотных преобразователей на боковой стороне шкафа управления насосной станции
• Установка модулей ввода-вывода PLC в распределительном щите цеха
• Крепление терморегуляторов и реле времени в шкафу системы вентиляции
• Монтаж трансформаторов тока и предохранителей в промышленных щитах

Практические советы

• При выборе между R5LPS (сплошная) и R5LPP (перфорированная) - выбирайте перфорированную, если оборудование будет часто перемещаться; сплошную - для постоянной установки тяжёлых блоков
• Учитывайте посадочную глубину 600 мм - убедитесь, что установленное оборудование не выступает за границы шкафа
• Проверьте соответствие отверстий на плате и на раме шкафа перед затяжкой - не допускайте перекоса
• Для усиления жесткости при длинных участках используйте две платы вместо одной - особенно при установке тяжёлых устройств
• Артикул r5lps2006 - именно перфорированная версия. Если нужна сплошная - ищите R5LPS2006
