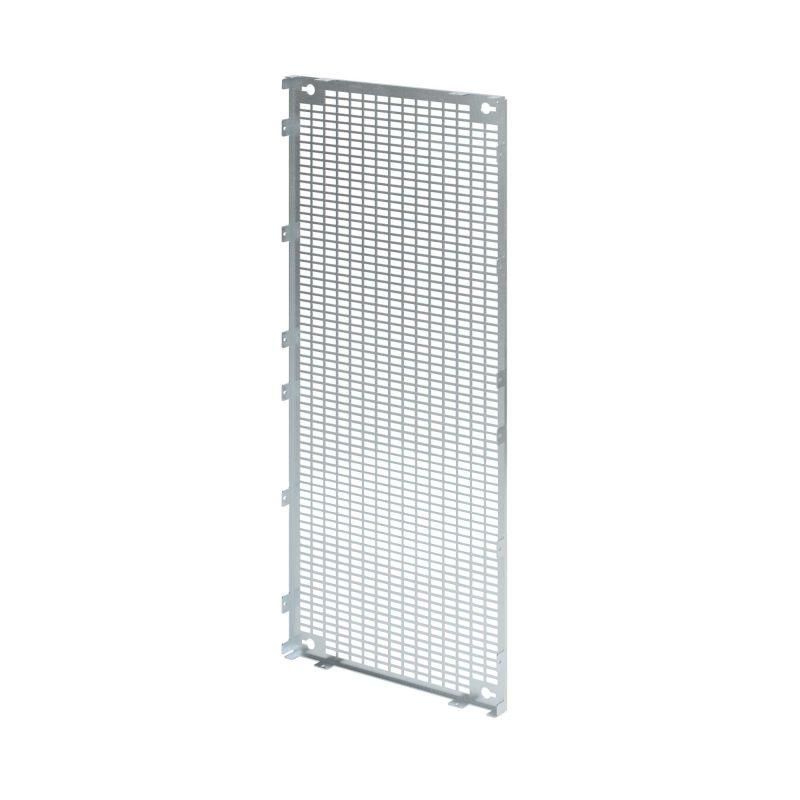

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 400x400 мм | R5LPP0404 DKC ДКС

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 400x400 мм от DKC (ДКС), артикул r5lpp0404, предназначена для удобной фиксации электрооборудования внутри распределительных шкафов. Эта модель относится к серии RAM block и отличается универсальной конструкцией, совместимой с большинством типов шкафов.

Назначение и область применения

Монтажная плата перфорированная боковая для шкафа CQE используется для крепления автоматических выключателей, реле, контакторов, модульных устройств и других элементов управления в электрощитах. Подходит для установки на боковой стенке шкафа - особенно эффективна там, где требуется экономия внутреннего пространства. Применяется в промышленных системах автоматизации, на конвейерах, в панелях управления станков и в системах распределения энергии.

Технические характеристики

• Размеры: 400 × 400 мм
• Материал: оцинкованная сталь толщиной 2 мм
• Исполнение: перфорированное (серия R5LPP)
• Тип крепления: универсальный - подходит для полной и промежуточной высоты шкафа
• Заземление: обеспечивается через контакт с корпусом шкафа при правильной установке
• Артикул: r5lpp0404
• Серия: RAM block
• Производитель: DKC (ДКС)

Совместимость и монтаж

Плата совместима со шкафами, имеющими стандартный профиль для бокового крепления. Монтируется с помощью болтов или самонарезающих винтов, которые крепятся к направляющим шкафа. Перфорация позволяет гибко располагать оборудование - отверстия расположены с шагом, соответствующим стандартным креплениям DIN-рейки и кронштейнов. Для надежного крепления устройств к перфорации необходимо использовать клипсы C KLIP - они обеспечивают устойчивую фиксацию без люфта. Комплект включает саму плату и необходимые крепежные элементы - дополнительные детали не требуются.

Безопасность и стандарты

Изготовлена из оцинкованной стали, что гарантирует коррозионную стойкость в условиях повышенной влажности и промышленной среды. Соответствует требованиям к механической прочности и электрической проводимости для применений в силовых щитах. Заземление осуществляется через металлический контакт с корпусом шкафа - при соблюдении правил монтажа обеспечивает безопасность при работе с оборудованием до 1000 В переменного тока.

Преимущества

• Высокая жесткость благодаря толщине 2 мм - не деформируется под нагрузкой
• Перфорация позволяет легко адаптировать расположение оборудования без сверления
• Универсальная система крепления - подходит для шкафов любой высоты
• Автоматическое заземление при установке на металлический корпус шкафа
• Совместима с аксессуарами C KLIP - повышает надежность крепления

Ограничения применения

• Не предназначен для установки на вертикальные поверхности вне шкафа - только внутри распределительных щитов
• Не рассчитана на монтаж тяжелых устройств массой более 15 кг без дополнительной опоры
• Не следует использовать в условиях постоянного воздействия открытого огня или химически агрессивных паров
• Сплошные аналоги (R5LPS) предпочтительнее при необходимости защиты от пыли - перфорация снижает степень герметичности

Примеры использования

• Фиксация реле времени и терморегуляторов в шкафу управления насосной станцией
• Установка модульных автоматов и УЗО в распределительном щите промышленного цеха
• Крепление преобразователей частоты и контроллеров на боковой стенке шкафа с ограниченным объемом
• Обустройство запасного места для будущего оборудования в уже смонтированном шкафе

Практические советы

• При выборе между перфорированной (R5LPP) и сплошной (R5LPS) платой - выбирайте перфорированную, если нужна гибкость в расположении оборудования; сплошную - если важна защита от пыли и влаги
• Для крепления крупных устройств используйте минимум две клипсы C KLIP на каждое изделие - это исключит вибрационный люфт
• Проверьте соответствие посадочного профиля вашей модели шкафа - некоторые производители используют нестандартные крепежные отверстия
• Плата r5lpp0404 от DKC подходит для замены аналогов других брендов, если размеры совпадают - проверьте шаг перфорации перед заменой
• После монтажа обязательно проверьте контакт заземления - он должен быть надежным, без оксидной пленки на месте соприкосновения
