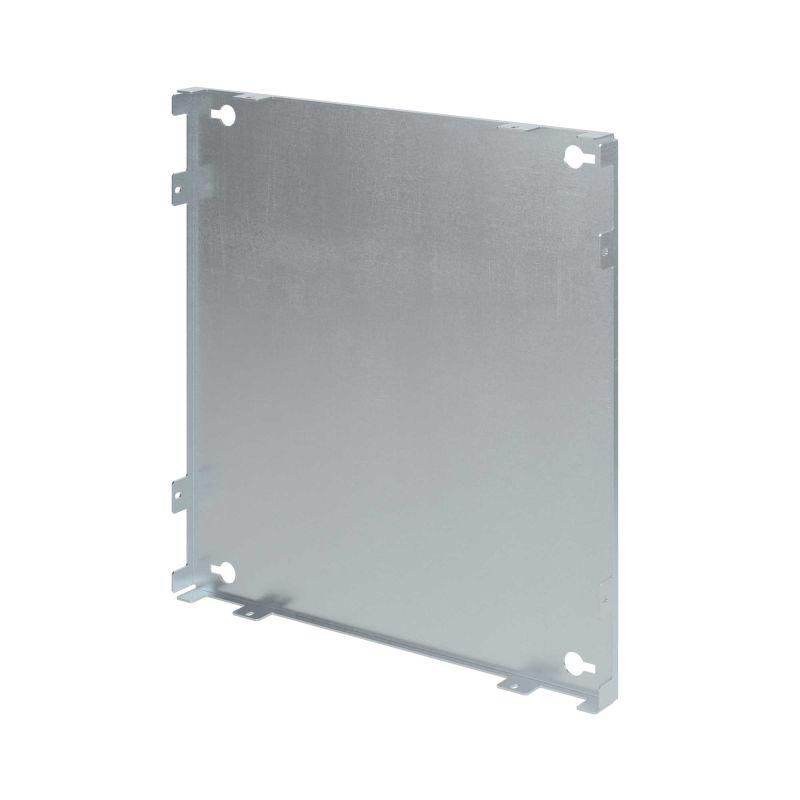

Монтажная плата боковая для шкафа CQE (ВхГ) 1400x400 мм | R5LPS1404 DKC ДКС

Монтажная плата боковая для шкафа CQE (ВхГ) 1400x400 мм, DKC - элемент конструкции шкафов управления, предназначенный для надёжного крепления электрооборудования внутри корпуса. Произведённая из оцинкованной стали, эта плата совместима со шкафами серии RAM block и доступна в перфорированном и сплошном исполнении. Артикул r5lps1404 соответствует сплошному варианту.

Назначение и область применения

Монтажная плата боковая для шкафа CQE (ВхГ) 1400x400 мм, DKC используется для фиксации аппаратов автоматизации, контакторов, реле, модулей питания и других устройств внутри боковой стенки распределительного шкафа. Применяется в промышленных системах управления - например, на станках, конвейерах, насосных станциях и в системах HVAC. Подходит как для новых сборок, так и для модернизации существующих шкафов.

Технические характеристики

• Размеры: 1400 мм (высота) × 400 мм (глубина)
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Толщина материала: 2 мм - обеспечивает жесткость и устойчивость к механическим нагрузкам
• Перфорация: да (для версии R5LPP); сплошная поверхность (для версии R5LPS)
• Крепление: универсальная система - позволяет монтировать плату на любую высоту шкафа - от пола до потолка
• Заземление: предусмотрено быстрое подключение к контуру заземления через контактную площадку

Совместимость и монтаж

Плата совместима с шкафами серии RAM block от DKC. Монтаж осуществляется с помощью предустановленных крепёжных отверстий и комплектных аксессуаров (уголки, болты, гайки), входящих в поставку. Для перфорированной модели (R5LPP) возможна регулировка положения оборудования по горизонтали. Сплошная модель (R5LPS) требует сверления отверстий под оборудование - рекомендуется использовать подходящие метчики и свёрла по металлу. Обязательно проверьте соответствие посадочного профиля шкафа перед установкой - глубина 400 мм должна точно соответствовать внутреннему размеру корпуса.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к электромонтажным конструкциям в промышленных шкафах. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии в помещениях с нормальной влажностью. Наличие заземляющего контакта гарантирует соблюдение требований ПУЭ к защите от поражения электрическим током.

Преимущества

• Высокая прочность благодаря толщине 2 мм - выдерживает значительный вес установленного оборудования
• Оцинкованное покрытие продлевает срок службы даже в условиях повышенной влажности
• Универсальный способ крепления снижает время монтажа и упрощает адаптацию под любой тип шкафа
• Встроенные точки заземления исключают необходимость дополнительных проводов и соединений
• Два типа исполнения (перфорированный и сплошной) позволяют выбрать оптимальный вариант под задачу

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты и не рассчитан на воздействие осадков или прямых солнечных лучей
• Не подходит для шкафов с глубиной менее 400 мм - требуется точное соответствие габаритов
• Сплошная версия (R5LPS) не допускает перемещения оборудования после монтажа без сверления - выбирайте перфорированную, если нужна гибкость расположения
• Не применяется в качестве основной несущей конструкции - только как вспомогательная плита для крепления оборудования

Примеры использования

• Фиксация контакторов и тепловых реле на боковой стенке шкафа управления насосной станцией
• Установка PLC-модулей и I/O-карт в промышленном контроллерном шкафе на заводе
• Монтаж преобразователей частоты в системах вентиляции с использованием перфорированной платы для удобной замены
• Обновление старого шкафа - замена повреждённой или недостаточно жёсткой платы на новую, соответствующую стандарту DKC

Практические советы

• При заказе убедитесь, что вам нужна именно версия R5LPS (сплошная) - артикул r5lps1404. Перфорированная модель имеет другой артикул (R5LPP).
• Перед монтажом протестируйте посадочные места - особенно если шкаф собран из комплектующих сторонних производителей.
• Для перфорированной платы используйте DIN-рейки или кронштейны с фиксацией в отверстиях - это ускоряет сборку и снижает риск повреждения оборудования.
• Проверьте целостность цинкового слоя при получении - при наличии сколов или трещин обработайте участки антикоррозийным составом.
• Не затягивайте крепёж слишком сильно - это может деформировать пластину толщиной 2 мм и нарушить заземляющий контакт.
