Пластина XL3 400 - для 1-го DPX-IS 630 (400 A) фиксированного исполнения вертикальный монтаж | 020207 Legrand

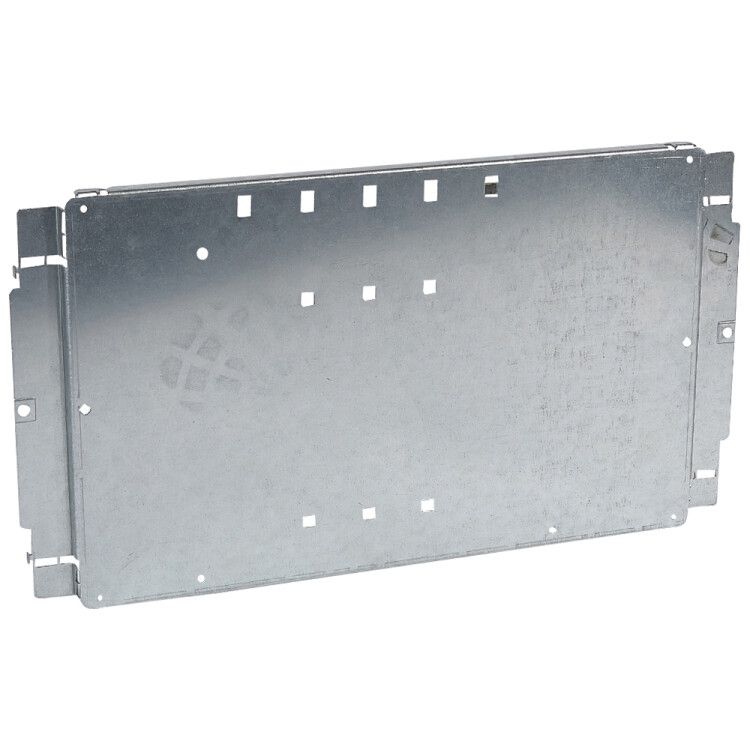

Пластина XL3 400 для DPX-IS 630 (400A) фиксированного исполнения вертикальный монтаж - это металлическая крепёжная деталь, предназначенная для установки автоматических выключателей серии DPX-IS 630 на DIN-рейку в распределительных щитах. Продукт от Legrand Euro обеспечивает надёжную фиксацию оборудования с током до 400 А, совместим с вертикальной схемой сборки.

Назначение и область применения

Пластина XL3 400 для DPX-IS 630 (400A) фиксированного исполнения вертикальный монтаж используется для механического закрепления автоматических выключателей DPX-IS 630 в щитах управления. Подходит для промышленных и коммерческих объектов, где требуется компактная и устойчивая установка аппаратов высокой мощности - например, на станках, системах вентиляции, конвейерах и распределительных пунктах.

Технические характеристики

• Тип изделия: пластина крепёжная
• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость
• Перфорация: есть - позволяет использовать болты или саморезы для дополнительной фиксации к стенке шкафа
• Совместима с выключателями DPX-IS 630 номиналом 400 A
• Фиксированное исполнение - не регулируется по высоте
• Установка: исключительно вертикальная

Совместимость и монтаж

Пластина XL3 400 для DPX-IS 630 (400A) фиксированного исполнения вертикальный монтаж предназначена строго для выключателей серии DPX-IS 630 с номинальным током 400 А. Устанавливается на DIN-рейку типа C, защёлкивается стандартным способом. Перфорированные отверстия позволяют дополнительно закрепить пластину к корпусу шкафа с помощью M4–M5 болтов. Монтаж возможен только в вертикальном положении - горизонтальная установка не допускается.

Преимущества

• Оцинкованное покрытие снижает риск окисления даже в условиях повышенной влажности
• Жесткая конструкция предотвращает люфт и вибрацию выключателя при работе
• Интеграция с серийными решениями Legrand - совместима с другими элементами системы XL3
• Простая замена - не требует специальных инструментов

Ограничения применения

• Не подходит для других моделей выключателей - даже из серии DPX, если они имеют другой номинал или тип крепления
• Запрещён горизонтальный монтаж - нарушение геометрии может привести к некорректному защёлкиванию контактов
• Не является защитной крышкой - не обеспечивает IP-защиту, не заменяет корпус шкафа
• Работает только с выключателями, установленными на DIN-рейку; несовместима с поверхностной установкой

Примеры использования

• Промышленный щит управления насосной станцией с автоматическим выключателем DPX-IS 630/400A
• Распределительный пункт на заводе с несколькими группами нагрузок, собранными на одной рейке
• Щиты HVAC-систем, где важна долговечность и жёсткость крепления

Практические советы

• Проверьте перед монтажом, что выключатель DPX-IS 630 имеет именно фиксированное исполнение - другие варианты (например, сдвижные) не подходят
• При использовании дополнительных креплений через перфорацию используйте антивибрационные шайбы - особенно в зонах с частыми ударными нагрузками
• Не затягивайте болты слишком сильно - это может деформировать оцинкованное покрытие и снизить срок службы
• Пластина XL3 400 для DPX-IS 630 (400A) фиксированного исполнения вертикальный монтаж - часть экосистемы Legrand. Для целостности системы рекомендуется сочетать её с другими элементами серии XL3
