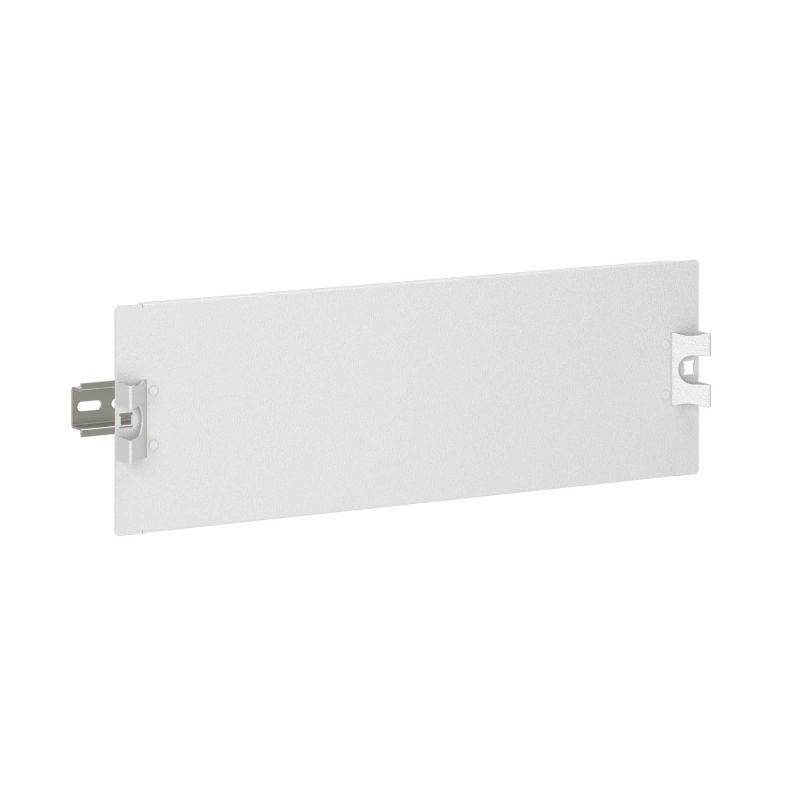

Пластрон для рамы STMF ШхВ 400х150 мм глухой - R5ISP415S ДКС

Пластрон для рамы 400 х 150 мм глухой от DKC (ДКС) - элемент сборки электрощитовой рамы, предназначенный для установки внутри корпусов серий ST/STX/STE/STEX/STH. Артикул r5isp415s обеспечивает надёжную закрытую конструкцию с возможностью пломбирования, что делает его подходящим для промышленного оборудования и распределительных щитов.

Назначение и область применения

Пластрон для рамы 400 х 150 мм глухой используется как внутренняя стенка или перегородка в металлических корпусах серии RAM block. Он служит для формирования герметичной секции, где устанавливаются компоненты автоматизации - модули ввода-вывода, контакторы, реле, DIN-рейка. Подходит для щитов в цехах, на конвейерах, в системах управления технологическими процессами. Глухая конструкция исключает доступ изнутри, повышая безопасность и защищённость от внешнего воздействия.

Технические характеристики

• Габариты: 400 × 150 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип: закрытого типа (глухой, без проёмов)
• Количество DIN-реек: одна, предварительно установленная
• Фиксация: быстрая, на раме корпуса
• Возможность опломбировки: да

Совместимость и монтаж

Пластрон для рамы 400 х 150 мм глухой совместим только с корпусами серии ST, STX, STE, STEX и STH от DKC. Устанавливается на готовую раму без инструментов - фиксируется за счёт замковых соединений. DIN-рейка уже прикреплена, её можно использовать сразу после монтажа. Для демонтажа требуется открыть пломбу, если она установлена. Монтажные аксессуары и ручки входят в комплект - дополнительные детали не требуются.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Атмосферостойкое покрытие соответствует нормам для эксплуатации в условиях повышенной влажности и запылённости. Возможность опломбировки позволяет соблюдать требования безопасности при работе с электрооборудованием согласно ПУЭ и ГОСТ Р 51321.1.

Преимущества

• Стальная конструкция толщиной 1,5 мм обеспечивает жесткость и долговечность даже при нагрузках на раму
• Порошковое покрытие RAL 7035 устойчиво к царапинам, УФ-излучению и химическим средам
• Быстрая фиксация снижает время сборки щита на 30–40%
• Встроенная DIN-рейка экономит место и исключает необходимость самостоятельной установки рейки
• Опломбируемая конструкция поддерживает контроль целостности щита при проверках

Ограничения применения

• Не предназначен для открытых площадок - не имеет защиты IP
• Работает только с корпусами серии RAM block от DKC; несовместим с другими брендами
• Глухая форма не допускает установки устройств через лицевую поверхность - все компоненты должны монтироваться сбоку или сверху
• Толщина стали 1,5 мм достаточна для большинства применений, но недостаточна для ударных нагрузок или взрывоопасных зон

Примеры использования

• Внутренняя перегородка в шкафу управления насосной станцией
• Секция для размещения PLC и I/O-модулей в автоматизированном конвейере
• Частично изолированный блок в распределительном щите на пищевом производстве
• Защитный экран рядом с частотным преобразователем для минимизации помех

Практические советы

• Перед монтажом проверьте, чтобы рама корпуса была чистой - грязь или деформации могут нарушить плотность фиксации
• Если вы используете пломбы, убедитесь, что они подходят по типу к месту крепления - рекомендованы одноразовые пластиковые или металлические
• При необходимости замены DIN-рейки - она не является съёмной, поэтому лучше заказывать новый пластрон
• Длина 400 мм позволяет разместить до 8–10 стандартных модулей шириной 17,5 мм - рассчитывайте нагрузку заранее
• Артикул r5isp415s всегда указывайте при заказе запчастей - другие модели имеют другую геометрию и не взаимозаменяемы
