Пластрон для рамы STMF ШхВ 400 х 300 мм 15 модулей | R5ISP430 DKC ДКС

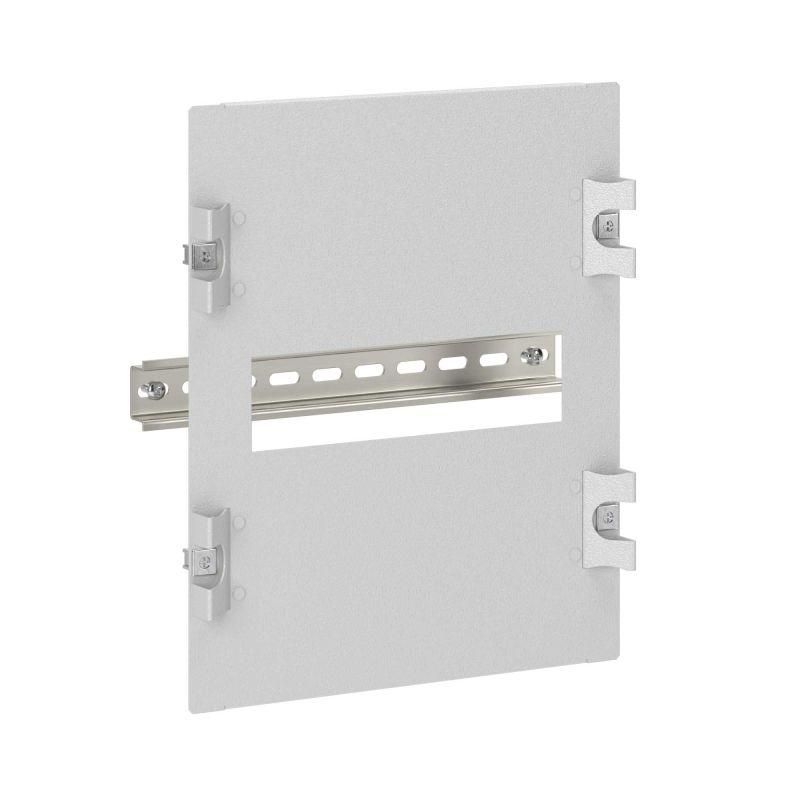

Пластрон для рамы STMF ШхВ 400х300 мм 15 модулей, DKC - элемент сборки распределительного щита, предназначенный для установки на рамы серий ST/STX/STE/STEX/STH. Обеспечивает жесткую основу для монтажа 15 модулей на DIN-рейке, защищает внутреннее оборудование и упрощает обслуживание. Артикул r5isp430, бренд DKC.

Назначение и область применения

Пластрон для рамы STMF ШхВ 400х300 мм 15 модулей, DKC используется для формирования корпусов электрораспределительных устройств. Подходит для монтажа автоматических выключателей, УЗО, реле, контакторов и других модульных устройств на DIN-рейке. Применяется в промышленной автоматизации, системах управления, энергообъектах, на станциях и панелях контроля. Особенно эффективен там, где требуется надежная механическая база и возможность пломбирования.

Технические характеристики

• Габариты: 400 × 300 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Количество модулей: 15 (стандартный шаг 17,5 мм)
• Количество DIN-реек: одна, в комплекте
• Наличие крышки: да, с вырезом для доступа к кнопкам и индикации
• Фиксация: быстрая, на раме STMF
• Возможность опломбировки: есть

Совместимость и монтаж

Пластрон совместим только с рамами серии STMF, предназначенными для корпусов ST, STX, STE, STEX и STH. Монтаж осуществляется путём защёлкивания на предварительно установленную раму - не требует сверления или болтовых соединений. DIN-рейка уже закреплена внутри пластрона, её можно использовать сразу после установки. Крышка крепится на шарнирах и открывается для обслуживания. Для герметичности и безопасности рекомендуется использовать пломбы через предусмотренные отверстия.

Безопасность и стандарты

Изготовлен из металла с антикоррозийным покрытием, соответствует требованиям к долговечности в условиях повышенной влажности и перепадов температур. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям при закрытой крышке. Соответствует нормам IEC 61439 для распределительных устройств низкого напряжения. Напряжение эксплуатации - до 1000 В переменного тока.

Преимущества

• Ускоряет сборку щита: все элементы (рама, рейка, крышка) уже собраны
• Стальная конструкция толщиной 1,5 мм повышает прочность и снижает деформацию при нагрузках
• Порошковое покрытие RAL 7035 устойчиво к царапинам, химическим воздействиям и UV-лучам
• Вырез в крышке позволяет работать с кнопками и индикаторами без снятия крышки
• Поддерживает стандартизированный монтаж - совместим с любыми модулями 17,5 мм

Ограничения применения

• Не подходит для установки на другие типы рам (например, STMA, STMB)
• Рассчитан только на 15 модулей - нельзя увеличить количество без замены пластрона
• Не является герметичным корпусом; для защиты от воды и пыли требуется внешняя оболочка IP54+
• Не предназначен для монтажа в условиях постоянного прямого попадания жидкости или агрессивных сред (кислоты, растворители)

Примеры использования

• Щит управления насосной станцией - установка реле давления, контакторов, терморегуляторов
• Панель автоматики конвейера - монтаж PLC, входных/выходных модулей, предохранителей
• Распределительный щит в цеху - размещение автоматов, счетчиков, коммуникационных интерфейсов
• Аппаратные шкафы в системах HVAC - управление вентиляторами, клапанами, датчиками

Практические советы

• Перед монтажом проверьте, что рама STMF имеет правильные крепёжные точки - пластрон не будет фиксироваться на других типах рам
• При использовании в помещениях с высокой запылённостью используйте дополнительные уплотнители вокруг крышки
• При необходимости замены DIN-рейки - она легко демонтируется и заменяется аналогичной
• При пломбировании выбирайте одноразовые пломбы с маркировкой - они обеспечивают контроль доступа
• Не затягивайте крепления слишком сильно - металл толщиной 1,5 мм может деформироваться
