Пластрон для рамы STMF ШхВ 400 х 150 мм 15 модулей | R5ISP415 DKC ДКС

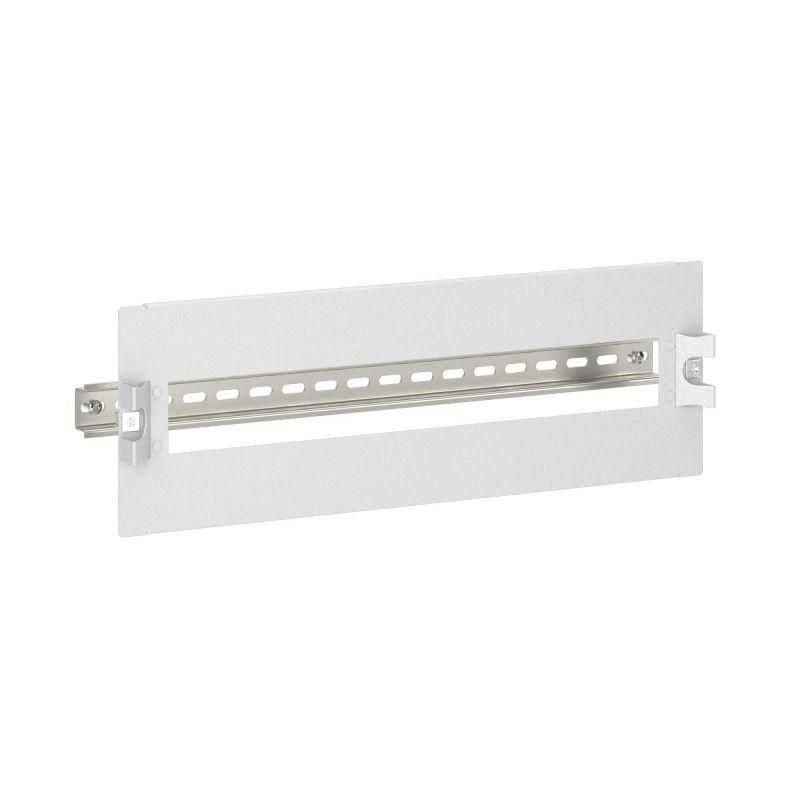

Пластрон для рамы STMF ШхВ 400х150 мм 15 модулей, DKC - металлический элемент крепления для сборки распределительных щитов в сериях ST/STX/STE/STEX/STH. Артикул r5isp415 обеспечивает надёжную базу для установки автоматических выключателей, УЗО и других устройств на DIN-рейке.

Назначение и область применения

Пластрон для рамы STMF ШхВ 400х150 мм 15 модулей, DKC используется как основной несущий элемент внутри корпусов серии RAM block. Он служит для жесткого крепления DIN-рейки и комплектующих - автоматов, реле, счетчиков, преобразователей частоты. Подходит для промышленных, коммерческих и объектов ЖКХ, где требуется прочная и долговечная конструкция щита.

Технические характеристики

• Габариты: 400 × 150 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Количество модулей: 15 (стандартный шаг 17,5 мм)
• Фиксация: быстрая защелка на раме корпуса
• Комплект: пластрон, две ручки, одна DIN-рейка, монтажные болты и гайки

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 400х150 мм 15 модулей, DKC совместим только с корпусами серии ST, STX, STE, STEX и STH. Монтаж выполняется без инструментов: пластрон вставляется в пазы рамы до характерного щелчка. Для демонтажа достаточно потянуть за язычок фиксатора. DIN-рейка уже закреплена - её не нужно устанавливать дополнительно. Отверстия под крепление к стене находятся на боковых сторонах рамы, а не на самом пластроне.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для электрооборудования. Порошковое покрытие предотвращает окисление в условиях повышенной влажности. Напряжение и ток через пластрон не проходят - он является исключительно конструктивным элементом.

Преимущества

• Усиленная сталь 1,5 мм - устойчивость к деформации при нагрузках
• Атмосферостойкое покрытие - длительный срок службы даже в сырых помещениях
• Быстрая фиксация - снижает время сборки щита на 30–40%
• Встроенная DIN-рейка - исключает риск неправильной установки
• Возможность опломбирования - поддерживает требования энергонадзора

Ограничения применения

• Не применяется вне корпусов серии ST/STX/STE/STEX/STH - несовместим с другими типами рам
• Не предназначен для наружной установки - требует герметичного корпуса
• Работает только с 15-модульными устройствами; для большего числа нужен другой пластрон
• Цвет RAL 7035 не подлежит перекраске - повреждение покрытия требует замены

Примеры использования

• Щит управления насосной станцией в системе водоснабжения
• Распределительный шкаф на производственной линии с несколькими двигателями
• Электрошкаф в подвале многоквартирного дома для учета потребления
• Автоматизированный пункт контроля освещения в офисном здании

Практические советы

• Перед монтажом проверьте, что внутренние пазы рамы не забиты пылью или краской - это может помешать фиксации
• Если планируете использовать много тяжелых аппаратов (например, ЧРП), убедитесь, что вся рама закреплена на несущей стене
• При необходимости замены пластрона - снимите все устройства с DIN-рейки перед удалением
• Артикул r5isp415 - единственный вариант для 15 модулей в этой серии; другие размеры имеют другие артикулы
