Пластрон для рамы STMF ШхВ 400 х 260 мм 15 модулей | R5ISP426 DKC ДКС

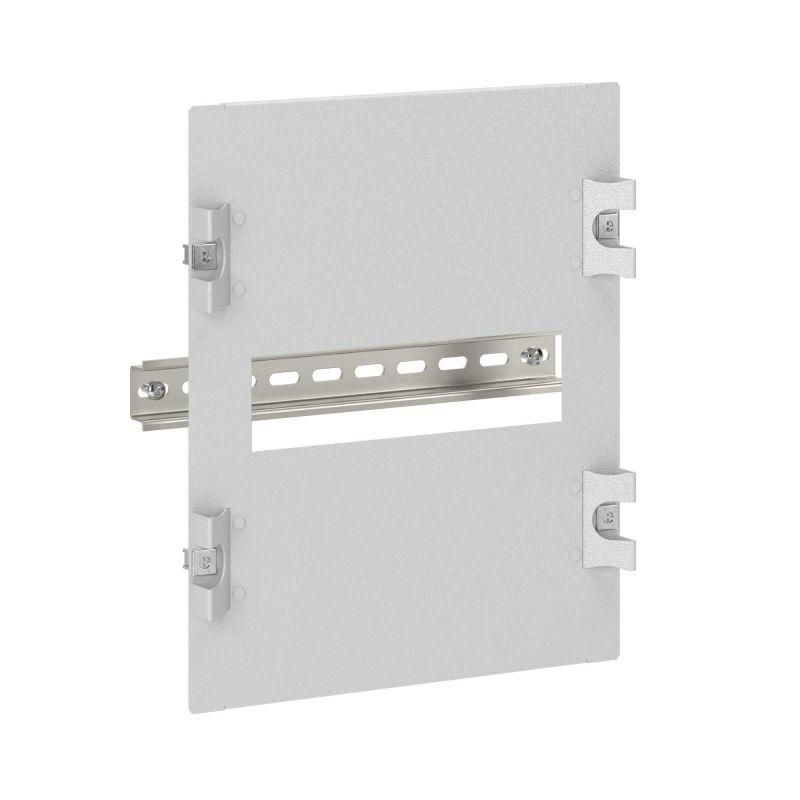

Пластрон для рамы STMF ШхВ 400х260 мм 15 модулей DKC - элемент сборки распределительного щита, предназначенный для установки автоматических выключателей, УЗО и других устройств на DIN-рейку внутри корпусов серий ST/STX/STE/STEX/STH. Благодаря прочной стальной конструкции и защищённому покрытию, этот пластрон обеспечивает надёжную основу для монтажа в условиях промышленной среды.

Назначение и область применения

Пластрон для рамы STMF ШхВ 400х260 мм 15 модулей DKC используется как базовый элемент внутренней компоновки электрощитов. Он устанавливается в корпуса серий ST, STX, STE, STEX и STH, формируя жёсткий каркас для размещения 15 модулей электрооборудования на одной DIN-рейке. Подходит для промышленных, коммерческих и инфраструктурных объектов, где требуется компактная, долговечная и безопасная сборка щитового оборудования.

Технические характеристики

• Габариты: 400 × 260 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Количество DIN-реек: одна, стандартная 35 мм
• Количество модулей: 15 (по стандарту EN 60715)
• Наличие крышки: да, с вырезом для доступа к кнопкам и переключателям
• Фиксация: быстрая, без инструментов, на раму корпуса
• Возможность опломбирования: есть

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 400х260 мм 15 модулей DKC совместим исключительно с корпусами серии RAM block: ST, STX, STE, STEX, STH. Монтаж осуществляется путём защёлкивания на предварительно установленную раму - никаких болтов или сверления не требуется. DIN-рейка уже встроена, её можно сразу использовать для крепления аппаратов. Крышка с вырезом позволяет сохранить доступ к управлению оборудованием после закрывания щита. Для пломбирования предусмотрены специальные места под пластиковую или металлическую пломбу.

Преимущества

• Высокая механическая прочность благодаря стальной основе толщиной 1,5 мм
• Устойчивость к коррозии и внешним воздействиям за счёт порошкового покрытия
• Экономия времени при сборке - отсутствие необходимости крепить рейку и пластрон отдельно
• Поддержка стандарта на 15 модулей - совместимость с большинством промышленных автоматов и УЗО
• Интегрированная система опломбирования повышает уровень контроля доступа

Ограничения применения

• Не предназначен для использования вне корпусов серии RAM block - несовместим с другими типами шкафов
• Работает только с одиночной DIN-рейкой; нельзя увеличить количество реек без замены всего элемента
• Крышка имеет ограниченный вырез - не подходит для устройств с крупными органами управления, выходящими за стандартные габариты
• Не рассчитана на наружную установку - требует герметичного корпуса для защиты от влаги и пыли

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на производственных линиях
• Автоматические системы освещения и вентиляции в зданиях
• Щиты питания конвейеров и приводов с использованием 15 модулей автоматов и УЗО

Практические советы

• Перед монтажом проверьте, что ваш корпус принадлежит к серии RAM block - иначе пластрон не зафиксируется
• Убедитесь, что все устройства, которые вы планируете установить, имеют ширину до 18 мм на каждый модуль - иначе 15 модулей не поместятся
• При работе с опломбированием используйте одноразовые пломбы, соответствующие требованиям вашего предприятия
• Порошковое покрытие устойчиво к царапинам, но не рекомендовано для контакта с острыми инструментами - избегайте ударов при установке
• Пластрон для рамы STMF ШхВ 400х260 мм 15 модулей DKC - один из самых распространённых элементов в линейке DKC. Его артикул r5isp426 стоит записывать при заказе запчастей.
