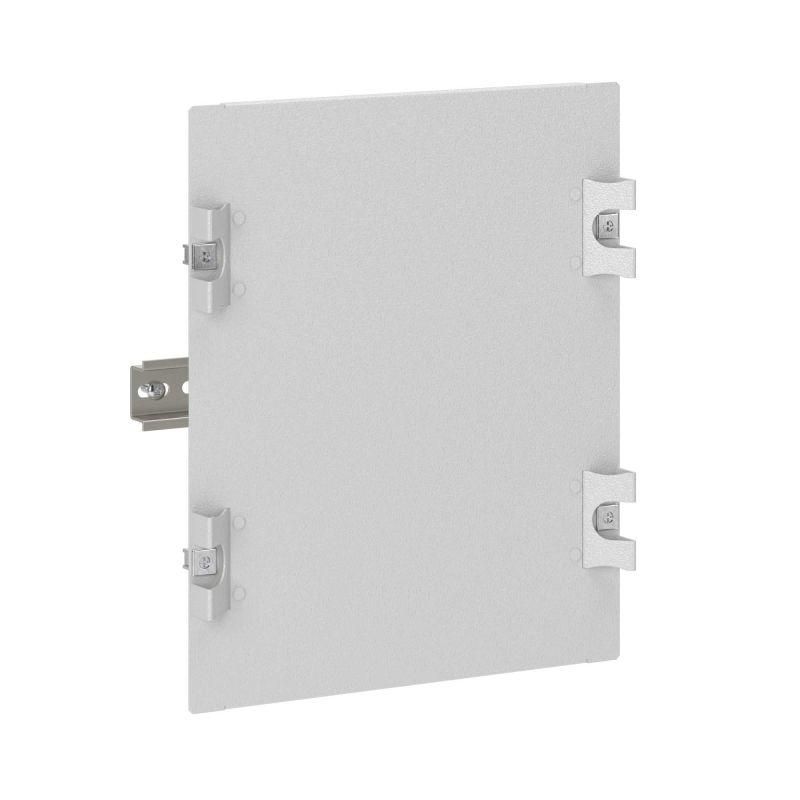

Пластрон для рамы STMF ШхВ 400 х 300 мм глухой | R5ISP430S DKC ДКС

Пластрон для рамы STMF ШхВ 400х300 мм глухой, DKC - элемент сборной металлической рамы, предназначенный для защиты и комплектации электрошкафов серий ST/STX/STE/STEX/STH. Артикул r5isp430s обеспечивает надежную базу для установки DIN-рейки и оборудования внутри корпуса.

Назначение и область применения

Пластрон для рамы STMF используется как стеновая панель в составе сборных шкафов управления и распределительных устройств. Подходит для монтажа внутреннего оборудования - автоматических выключателей, контакторов, реле, преобразователей частоты. Применяется в промышленных системах: станках, конвейерах, системах автоматизации, энергообъектах и объектах ЖКХ.

Технические характеристики

• Габариты: 400×300 мм (ширинаХвысота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкий порошковый слой, цвет RAL 7035 (серый)
• Тип: глухой - без проёмов для проводов или органов управления
• Крышка: есть, закрытого типа - герметичная, предотвращает доступ со стороны внешней среды
• DIN-рейка: одна, установленная в комплекте
• Фиксация: быстрая - без дополнительного крепления к раме
• Опломбировка: возможно - предусмотрены места для пломбы

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 400х300 мм глухой, DKC совместим исключительно с рамами серии RAM block и корпусами ST, STX, STE, STEX, STH. Устанавливается путём защёлкивания на направляющие рамы - не требует сверления или болтовых соединений. Монтаж выполняется после сборки основной конструкции. КOMPЛЕКТАЦИЯ включает все необходимые элементы: сам пластрон, две ручки, одну DIN-рейку и крепёжные детали.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и устойчивости к коррозии для промышленного оборудования. Цветовое исполнение RAL 7035 соответствует стандартным решениям для промышленных шкафов. Открытые части не имеют острых кромок - снижена вероятность травматизма при обслуживании.

Преимущества

• Ускоренная сборка благодаря механизму быстрой фиксации
• Защита от внешних воздействий - плотный тип крышки препятствует попаданию пыли и влаги
• Стальная конструкция толщиной 1,5 мм повышает жесткость и долговечность
• Атмосферостойкое покрытие гарантирует сохранность внешнего вида даже в условиях повышенной влажности
• Поддержка опломбирования - позволяет соблюдать правила безопасности и контроля доступа

Ограничения применения

• Не предназначен для установки вне рамы - работает только как часть системы RAM block
• Не имеет окон или проходов - нельзя использовать там, где требуется вывод кабелей через боковую поверхность
• Рассчитан на внутреннюю установку; не является самостоятельным корпусом
• Не рекомендован для применений с высокими уровнями ЭМИ - материал не экранирующий

Примеры использования

• Правая сторона шкафа STX-800 для размещения силовой DIN-рейки
• Передняя панель в компактном щите управления насосной станцией
• Боковая стенка в распределительном пункте на производстве с ограниченным пространством

Практические советы

• Проверьте соответствие габаритов рамы перед заказом - пластрон рассчитан именно на 400×300 мм
• При необходимости замены используйте оригинальные ручки и крепления из комплекта - они обеспечивают точную посадку
• Если нужна возможность вывода кабелей - выберите вариант с проёмом, а не глухой пластрон
• Для длительной эксплуатации в агрессивных средах проверяйте целостность порошкового покрытия - при повреждении восстановление невозможно без демонтажа
