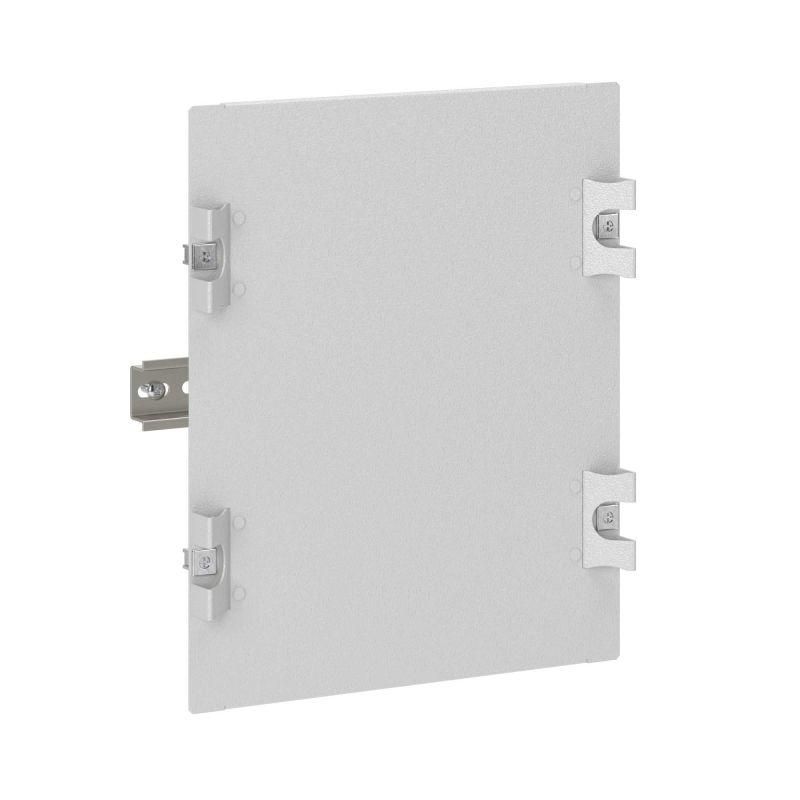

Пластрон для рамы STMF ШхВ 400 х 260 мм глухой | R5ISP426S DKC ДКС

Пластрон для рамы STMF ШхВ 400х260 мм глухой от DKC (ДКС), артикул r5isp426s, предназначен для установки внутри распределительных шкафов серии RAM block. Он служит основной платформой для крепления DIN-реек и электрооборудования, обеспечивая жесткую и защищённую поверхность для сборки.

Назначение и область применения

Пластрон для рамы STMF ШхВ 400х260 мм глухой используется в качестве внутреннего крепёжного элемента в шкафах серии ST, STX, STE, STEX и STH. Подходит для монтажа автоматических выключателей, контакторов, реле и других устройств на DIN-рейке. Применяется в промышленной автоматизации, системах управления, энергетике и на объектах с высокими требованиями к надёжности.

Технические характеристики

• Габариты: 400×260 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип: глухой (без отверстий для проводов)
• Количество DIN-реек: одна (стандартная 35 мм)
• Наличие крышки: да, закрытого типа
• Фиксация: быстрая, на раме шкафа
• Возможность опломбирования: есть

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 400х260 мм глухой совместим только с рамами шкафов серии ST/STX/STE/STEX/STH. Устанавливается без инструментов - фиксируется за счёт специальных зажимов, соответствующих профилю рамы. DIN-рейка уже встроена и предварительно закреплена. Для монтажа оборудования требуется лишь закрутить крепёж на устройствах. Крышка плотно закрывается и герметично перекрывает доступ к задней части пластрона, что упрощает обслуживание и повышает безопасность.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Атмосферостойкое порошковое покрытие обеспечивает долговечность в условиях повышенной влажности и температурных колебаний. Возможность опломбирования позволяет соблюдать нормы безопасности при работе с электроустановками.

Преимущества

• Увеличенная жёсткость благодаря толстой стали (1,5 мм) снижает деформацию при нагрузках
• Порошковое покрытие RAL 7035 устойчиво к царапинам, химическим воздействиям и выгоранию
• Быстрая установка без сверления и болтов - экономит время при сборке
• Закрытый тип крышки исключает случайный доступ к проводам и клеммам
• Встроенная DIN-рейка и комплект монтажных аксессуаров - всё необходимое в одной детали

Ограничения применения

Не предназначены для внешней установки - пластрон для рамы STMF ШхВ 400х260 мм глухой работает только внутри закрытых шкафов. Не поддерживает монтаж нескольких DIN-реек. Нельзя использовать с рамами других серий, кроме ST/STX/STE/STEX/STH. Отсутствие отверстий для кабелей требует предварительной прокладки проводов через другие каналы шкафа.

Примеры использования

• Распределительный щит на производстве с контроллером PLC и модулями ввода-вывода
• Щит управления насосной станцией с тепловыми реле и автоматическими выключателями
• Станционный шкаф автоматики в системе вентиляции с частотными преобразователями

Практические советы

• Перед монтажом проверьте соответствие габаритов пластрона для рамы STMF ШхВ 400х260 мм глухой внутренним размерам рамы - даже небольшая разница может помешать фиксации
• При использовании в помещениях с высокой запылённостью рекомендуется дополнительно уплотнить места соединений с рамой
• При замене оборудования на DIN-рейке используйте отвёртки с магнитным наконечником - металлический пластрон легко притягивает инструмент
• Для удобства обслуживания планируйте расположение устройств так, чтобы к клеммам был свободный доступ через переднюю крышку
