Пластрон для рамы STMF ШхВ 300 х мм глухой | R5ISP330S DKC ДКС

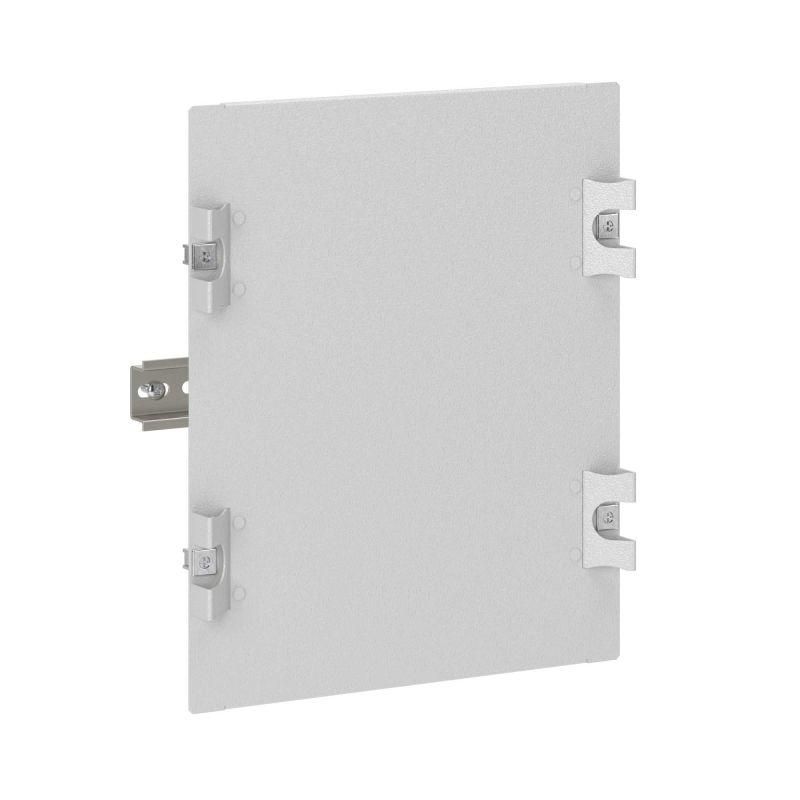

Пластрон для рамы STMF ШхВ 300х300 мм глухой, DKC - элемент крепления для внутренней сборки электрошкафов, совместимый с сериями корпусов ST/STX/STE/STEX/STH. Произведён из прочной стали с порошковым покрытием, обеспечивает надёжную фиксацию и возможность пломбирования. Артикул r5isp330s.

Назначение и область применения

Пластрон для рамы STMF ШхВ 300х300 мм глухой, DKC используется для установки внутри корпусов серии RAM block. Он служит основанием для крепления DIN-реек, аппаратуры и других компонентов. Подходит для шкафов управления, распределительных щитов, автоматизации производственных линий и систем безопасности. Глухая конструкция исключает доступ изнутри через заднюю стенку, что повышает безопасность и защищённость оборудования.

Технические характеристики

• Размеры: 300×300 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип: глухой (без отверстий для прохода проводов или труб)
• Фиксация: быстрая система крепления к раме корпуса
• Комплект: пластрон, две ручки, одна DIN-рейка, монтажные крепежи

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 300х300 мм глухой, DKC предназначен исключительно для корпусов серии ST, STX, STE, STEX и STH. Устанавливается на предварительно собранную металлическую раму без необходимости сверления - фиксация осуществляется за счёт замковых зажимов. Монтаж занимает менее 2 минут. DIN-рейка уже закреплена, её можно использовать сразу после установки пластрона. Ручки обеспечивают удобство переноски и обслуживания.

Безопасность и стандарты

Порошковое покрытие соответствует требованиям устойчивости к коррозии и механическому воздействию. Конструкция позволяет опломбировать пластрон после сборки - это важно для объектов, требующих контроля целостности (например, энергообъекты, транспортная инфраструктура). Нет открытых проводящих частей, исключающих риск случайного контакта при работе.

Преимущества

• Готовый комплект: всё необходимое для монтажа в одной упаковке - экономит время на сборке
• Ускоренный монтаж: отсутствие болтов и гаек снижает трудозатраты
• Стандартный размер: совпадает с типовыми модулями корпусов, легко интегрируется в существующие проекты
• Защита от внешнего доступа: глухая форма препятствует несанкционированному вскрытию
• Долговечность: сталь 1,5 мм + порошковое покрытие выдерживают длительную эксплуатацию в условиях производства

Ограничения применения

• Не подходит для корпусов вне серии ST/STX/STE/STEX/STH - несовместимые системы крепления
• Глухая конструкция не допускает прокладку кабелей через сам пластрон - для этого требуется дополнительный проходной элемент
• Не предназначена для наружной установки - работает только внутри герметичных корпусов
• Цвет RAL 7035 не является универсальным; при смешивании с другими цветами в одном шкафу может потребовать согласования дизайна

Примеры использования

• Электрошкаф управления насосной станцией - пластрон крепится к раме, на него монтируются реле, автоматы и терморегуляторы
• Щит автоматики конвейера - DIN-рейка на пластроне принимает PLC и I/O-модули
• Распределительный щит в цеху - глухой пластрон защищает внутренние соединения от пыли и вмешательства
• Оборудование для пищевой промышленности - устойчивое покрытие выдерживает регулярную мойку и влажную среду внутри корпуса

Практические советы

• Перед монтажом проверьте, чтобы рама корпуса была полностью собрана и не имела деформаций - иначе пластрон не будет плотно садиться
• Используйте ручки для перемещения пластрона до фиксации, но не для подъёма всего шкафа - они не рассчитаны на нагрузку всей конструкции
• Если нужен доступ к тыльной стороне, выбирайте проходной пластрон, а не глухой - этот вариант (r5isp330s) не имеет отверстий
• При использовании нескольких пластронов в одном шкафу рекомендуется располагать их с одинаковым шагом - так легче организовать трассировку кабелей
• Артикул r5isp330s - единственный в линейке с этими размерами и глухой конструкцией; аналоги от других производителей могут отличаться по креплению
