Пластрон для рамы STMF ШхВ 400 х 130 мм глухой | R5ISP413S DKC ДКС

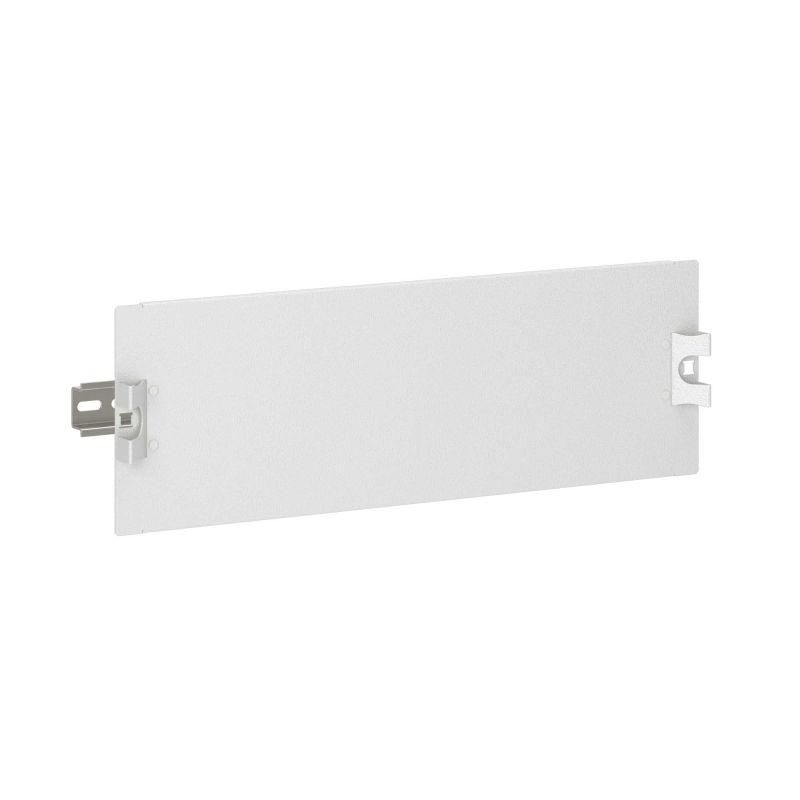

Пластрон для рамы STMF ШхВ 400х130 мм глухой от DKC (ДКС), артикул r5isp413s, предназначен для установки внутри рам серий ST/STX/STE/STEX/STH. Он обеспечивает жесткую основу для крепления DIN-рейки и компонентов автоматизации, защищает внутреннее пространство от внешних воздействий и позволяет пломбировать доступ.

Назначение и область применения

Пластрон для рамы STMF ШхВ 400х130 мм глухой используется для сборки распределительных шкафов и щитов управления. Его устанавливают внутрь рамы, чтобы создать прочную базу для монтажа DIN-рейки, автоматических выключателей, контакторов, реле и других устройств. Подходит для промышленного оборудования, систем автоматизации, станков, конвейеров и объектов с высокими требованиями к надежности.

Технические характеристики

• Габариты: 400×130 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип: глухой - без окон и проемов
• Количество DIN-реек: одна, предварительно установленная
• Фиксация: быстрая, на раме без дополнительных крепежей
• Возможность опломбирования: да

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 400х130 мм глухой совместим только с рамами серий ST, STX, STE, STEX и STH от DKC. Устанавливается без инструментов - фиксируется за счет замковых элементов, предусмотренных конструкцией рамы. DIN-рейка уже закреплена, дополнительный крепеж не требуется. Для демонтажа достаточно отжать фиксаторы и извлечь пластрон.

Преимущества

• Ускоряет сборку шкафа - все необходимые элементы (DIN-рейка, крепеж, пластрон) уже собраны
• Исключает перекосы и люфт при монтаже оборудования благодаря жесткой металлической основе
• Атмосферостойкое покрытие повышает долговечность в условиях повышенной влажности и температурных колебаний
• Возможность опломбирования обеспечивает контроль доступа и соответствие нормам безопасности

Ограничения применения

• Не подходит для установки вне рам серий ST/STX/STE/STEX/STH - не имеет собственного корпуса
• Не предназначена для открытого монтажа или наружной эксплуатации - требует защиты внутри шкафа
• Размер 400×130 мм ограничен - не подходит для крупногабаритных модулей или нескольких DIN-реек

Примеры использования

• Щит управления насосной станцией с автоматикой
• Распределительный шкаф на конвейере в пищевой промышленности
• Корпус контроллера в цехе с высокой запыленностью
• Станционный пункт автоматического учета энергоресурсов

Практические советы

• Перед монтажом проверьте, что рама принадлежит одной из совместимых серий - ST, STX, STE, STEX или STH
• При использовании в агрессивной среде убедитесь, что весь шкаф соответствует классу IP, так как сам пластрон не является герметичным элементом
• Если нужна дополнительная DIN-рейка - используйте отдельные рейки, совместимые с этой моделью; пластрон рассчитан только на одну
• При необходимости пломбирования - используйте специальные пломбы, подходящие к месту крепления крышки шкафа
