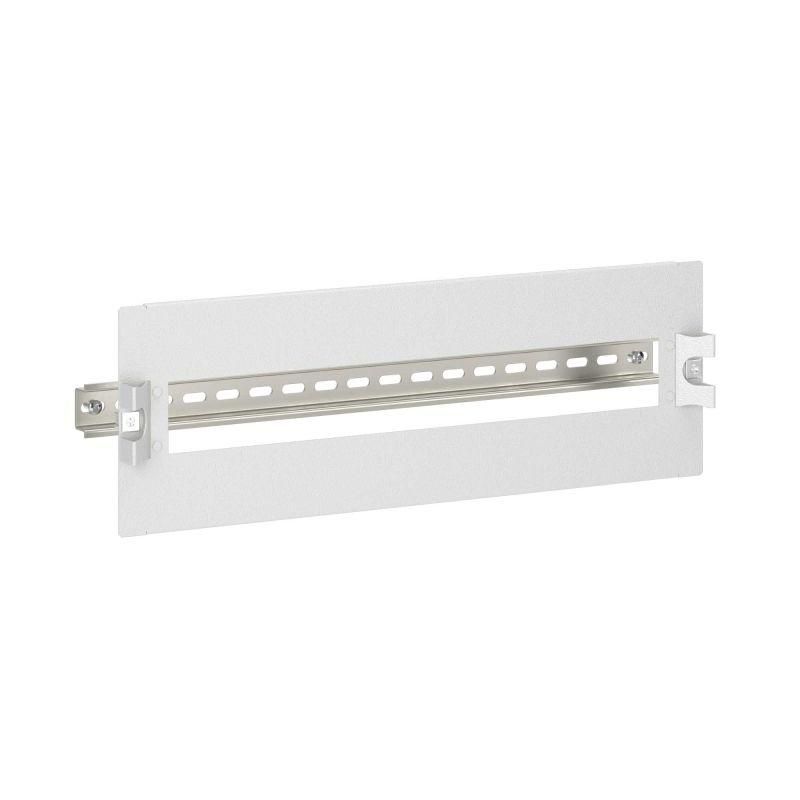

Пластрон для рамы STMF ШхВ 600 х 130 мм 26 модулей | R5ISP613 DKC ДКС

Пластрон для рамы STMF ШхВ 600х130 мм 26 модулей, DKC - элемент сборки распределительных шкафов, предназначенный для установки на рамы серий ST/STX/STE/STEX/STH. Обеспечивает жесткую основу для монтажа автоматических выключателей, контакторов и других устройств на DIN-рейке. Артикул r5isp613 соответствует серии RAM block бренда DKC.

Назначение и область применения

Пластрон для рамы STMF ШхВ 600х130 мм 26 модулей, DKC используется для формирования внутреннего каркаса электрощитов. Применяется в промышленной автоматизации, системах управления, энергетике и на объектах с высокими требованиями к надежности. Подходит для комплектации шкафов, где требуется устойчивость к механическим нагрузкам и долговечная защита от внешней среды.

Технические характеристики

• Габариты: 600 × 130 мм (ширина × высота)
• Максимальное количество модулей: 26 (стандартный шаг 17,5 мм)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Фиксация: быстрая защелкивающая система на раме
• Комплект поставки: пластрон, две ручки, одна DIN-рейка, монтажные крепления

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 600х130 мм 26 модулей, DKC совместим только с рамами серии ST, STX, STE, STEX и STH. Устанавливается без инструментов - фиксируется за счет защелок, расположенных по периметру. Для точного монтажа проверьте соответствие проушин рамы и зажимов пластрона. DIN-рейка уже встроена - её можно использовать сразу после установки. Ручки позволяют удобно перемещать собранный блок до окончательной фиксации в шкафу.

Безопасность и стандарты

Изготовлен из металла с антикоррозийным покрытием, что обеспечивает безопасную работу в условиях повышенной влажности и запыленности. Соответствует требованиям к прочности и электробезопасности для промышленных щитов. Отсутствуют открытые токоведущие части - пластрон является исключительно механическим элементом крепления.

Преимущества

• Ускоряет сборку шкафа благодаря готовой DIN-рейке и быстрой фиксации
• Стальная конструкция толщиной 1,5 мм повышает жесткость и снижает риск деформации при нагрузках
• Порошковое покрытие RAL 7035 устойчиво к царапинам, химическим воздействиям и выгоранию
• Возможность опломбировки обеспечивает контроль доступа к оборудованию

Ограничения применения

Не предназначен для использования вне рам серии ST/STX/STE/STEX/STH - несовместим с другими типами корпусов. Не рассчитан на наружную установку без герметичного кожуха. Максимальная нагрузка на DIN-рейку должна соответствовать нормам IEC 60947-7-1 - не допускается перегрузка тяжелыми аппаратами без дополнительной поддержки.

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на конвейерах
• Автоматизированные системы освещения и климат-контроля
• Электрошкафы в пищевой и фармацевтической промышленности

Практические советы

• Перед монтажом проверьте, чтобы все отверстия на раме были свободны - грязь или деформация могут помешать защелкиванию
• При использовании тяжелых устройств (например, частотных преобразователей) рекомендуется дополнительно закрепить их к стенке шкафа
• Пластрон для рамы STMF ШхВ 600х130 мм 26 модулей, DKC легко заменяется - при ремонте или модернизации достаточно отсоединить защелки и снять его
• Артикул r5isp613 - единственный номер для заказа этого элемента в серии RAM block; другие размеры требуют другого артикула
