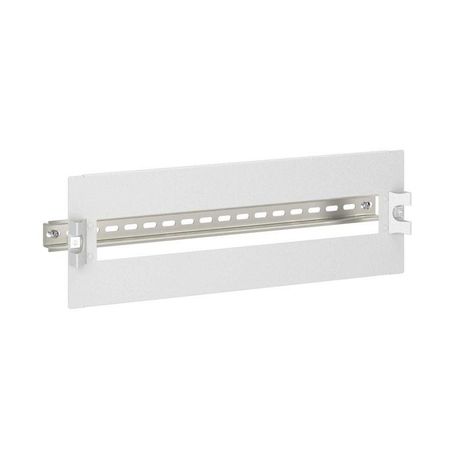

Пластрон для рамы STMF ШхВ 600х150 мм 26 модулей - R5ISP615 ДКС

Пластрон для рамы 600х150 мм 26 модулей от DKC (ДКС) - металлический элемент крепления для компактной установки автоматических выключателей, УЗО и других устройств на DIN-рейку внутри распределительных шкафов серий ST/STX/STE/STEX/STH. Артикул r5isp615 обеспечивает надёжную фиксацию и совместим с типовой сборкой промышленного оборудования.

Назначение и область применения

Пластрон для рамы 600х150 мм 26 модулей предназначен для монтажа до 26 модульных аппаратов на одной DIN-рейке внутри рамы шкафа. Подходит для сборки щитов управления, распределительных устройств и систем автоматизации. Используется в промышленных условиях: на станках, конвейерах, насосных станциях, в системах вентиляции и освещения.

Технические характеристики

• Габариты: 600 × 150 мм (ширина × высота)
• Количество модульных единиц: 26 (по стандарту 17,5 мм на модуль)
• Количество DIN-реек: одна, длина 600 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип покрытия: с вырезом - позволяет проходить кабелям и трубкам через заднюю стенку без дополнительных отверстий

Совместимость и монтаж

Пластрон для рамы 600х150 мм 26 модулей совместим с рамами шкафов серии RAM block от DKC: ST, STX, STE, STEX, STH. Крепится на раму с помощью быстросъёмных защёлок - не требует сверления или болтов. DIN-рейка уже встроена и предварительно закреплена. В комплекте также идут ручки и монтажные аксессуары для фиксации в корпусе. Для установки достаточно вставить пластрон в раму и зафиксировать замками.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к механической прочности и устойчивости к коррозии. Цвет RAL 7035 соответствует промышленным нормам окраски электрооборудования. Открытые кромки обработаны для исключения травм при обслуживании. Наличие выреза снижает риск перегрева за счёт лучшей циркуляции воздуха.

Преимущества

• Ускоренный монтаж благодаря быстрой фиксации на раме - не нужны инструменты
• Вырез в конструкции упрощает прокладку кабелей и трубок, экономит время при сборке
• Стальная основа толщиной 1,5 мм гарантирует жесткость и долговечность даже при нагрузке 26 модулей
• Порошковое покрытие устойчиво к царапинам, влаге и химическим воздействиям
• Поддерживает возможность опломбирования - важно для контроля доступа и соблюдения регламентов

Ограничения применения

• Не предназначена для использования вне рамы - не является самостоятельным корпусом
• Работает только с рамами серии RAM block от DKC; несовместима с другими производителями
• Максимальная нагрузка - 26 модулей. Превышение числа устройств нарушает тепловой режим и затрудняет обслуживание
• Не рекомендовано применение во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Щит управления технологической линией с 24 автоматами и 2 УЗО
• Распределительный шкаф на объекте ЖКХ с реле времени, терморегуляторами и счетчиками
• Пульт управления вентиляцией в промышленном цехе

Практические советы

• Перед монтажом проверьте, что габариты рамы точно соответствуют 600×150 мм - отклонение более 2 мм может помешать фиксации
• При прокладке кабелей используйте кабельные вводы, чтобы сохранить степень защиты IP шкафа
• Не устанавливайте устройства с высокой мощностью (например, частотники) близко друг к другу - нужен воздушный зазор для теплоотвода
• Артикул r5isp615 можно заказывать в комплекте с рамой - так проще согласовать все элементы сборки
