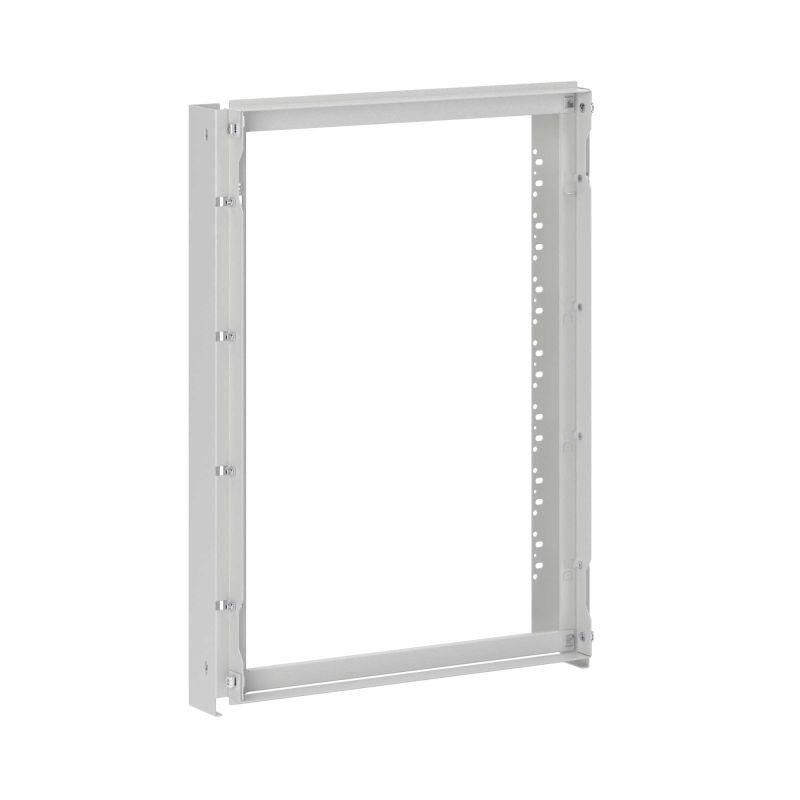

Рама пластронной системы RAM block 1200х600 мм DKC R5STMF126

Рама пластронной системы 1200х600 мм от DKC (ДКС), артикул r5stmf126, предназначена для установки внутри корпусов серии ST/STX/STE/STEX/STH и служит основой для крепления пластронов с гарантией электрического контакта и механической устойчивости.

Назначение и область применения

Рама пластронной системы 1200х600 мм используется для сборки распределительных щитов и шкафов промышленного типа. Она обеспечивает надёжную базу для монтажа пластронов - металлических платформ, на которые крепятся аппараты защиты, автоматика и другие элементы управления. Подходит для систем, где важна стандартизация, быстрая замена модулей и обеспечение равнопотенциального соединения всех деталей.

Технические характеристики

• Габариты: высота 1200 мм, ширина 600 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Установочная глубина корпуса: минимум 200 мм
• Комплект поставки: рама + монтажные аксессуары
• Серия: RAM block
• Артикул: r5stmf126

Совместимость и монтаж

Рама пластронной системы 1200х600 мм совместима исключительно с корпусами серий ST, STX, STE, STEX и STH от DKC. Монтаж выполняется внутрь корпуса с минимальной глубиной 200 мм. Аксессуары в комплекте позволяют закрепить раму болтовыми соединениями без дополнительных инструментов. После установки рамы пластроны фиксируются на ней с помощью защёлок - система обеспечивает автоматическое выравнивание потенциалов между всеми установленными элементами.

Преимущества

• Стальная конструкция толщиной 1,5 мм обеспечивает жёсткость и долговечность даже при нагрузках на пластроны
• Порошковое покрытие RAL 7035 устойчиво к коррозии, царапинам и перепадам температур
• Автоматическое выравнивание потенциалов снижает риск возникновения паразитных напряжений и повышает безопасность обслуживания
• Фиксация пластронов с возможностью опломбировки соответствует требованиям контроля доступа и безопасности
• Интеграция с корпусами DKC позволяет собирать систему без адаптеров или доработок

Ограничения применения

• Не применяется вне корпусов серии ST/STX/STE/STEX/STH - несовместима с другими типами шкафов
• Требуется минимальная глубина корпуса 200 мм; при меньшей глубине установка невозможна
• Не предназначен для внешней установки - работает только внутри герметичных корпусов
• Не рассчитана на самостоятельную несущую функцию - все весовые нагрузки передаются через пластроны и корпус

Примеры использования

• Промышленные панели управления станков ЧПУ
• Щиты автоматизации конвейерных линий
• Распределительные устройства на объектах пищевой и химической промышленности
• Электрошкафы в условиях повышенной запылённости и влажности

Практические советы

• Перед монтажом проверьте глубину корпуса - она должна быть не менее 200 мм, иначе рама не войдёт
• Используйте только оригинальные пластроны DKC - они обеспечивают точное соответствие по форме и контактным площадкам
• После установки рамы проверьте целостность заземляющего контура: все пластроны должны иметь электрический контакт с корпусом через раму
• При необходимости замены пластрона - используйте пломбы, чтобы сохранить регистрацию изменений в техобслуживании
• Не допускайте механических ударов по раме во время монтажа - хотя материал прочный, деформация может нарушить выравнивание потенциалов
