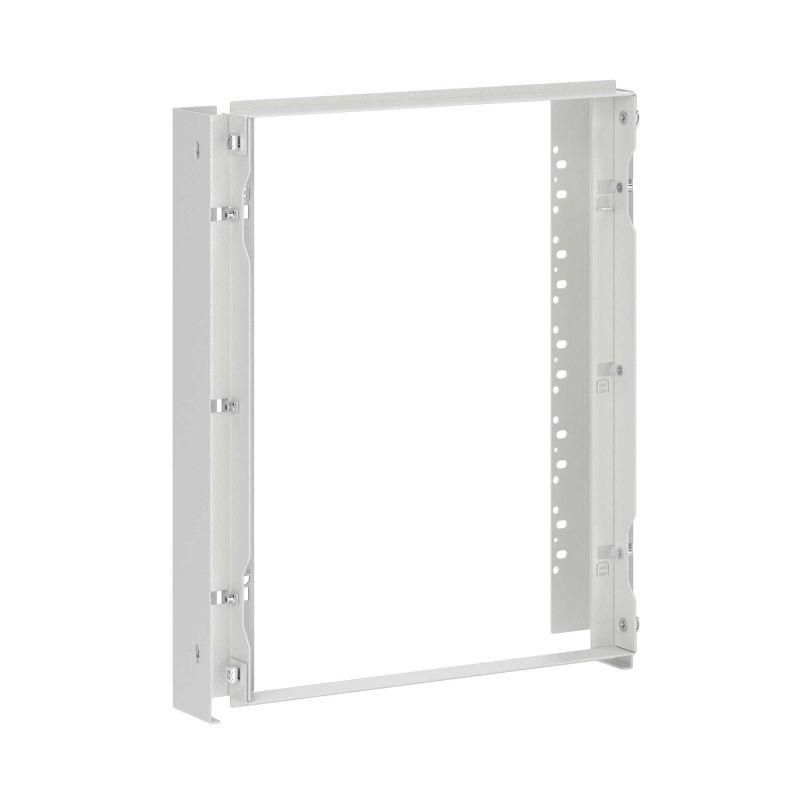

Рама пластронной системы RAM block 800х600 мм DKC R5STMF86

Рама пластронной системы 800х600 мм от DKC (ДКС), артикул r5stmf86, предназначена для установки внутри корпусов серии ST/STX/STE/STEX/STH и обеспечивает надёжную фиксацию пластронов с автоматическим выравниванием потенциалов. Подходит для промышленного оборудования, требующего защиты от внешних воздействий и удобного обслуживания.

Назначение и область применения

Рама пластронной системы 800х600 мм используется для крепления пластронов - элементов управления и индикации - внутри металлических корпусов. Она применяется в системах автоматизации, на станках, в распределительных щитах и других устройствах, где требуется защищённый и упорядоченный монтаж кнопок, переключателей, индикаторов и светозвуковой сигнализации. Обеспечивает единый электрический потенциал всех установленных пластронов, что снижает риск помех и повышает безопасность.

Технические характеристики

• Габариты: 800 мм (высота) × 600 мм (ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип крепления: внутренняя установка в корпус
• Минимальная глубина корпуса: 200 мм
• Комплектация: рама + монтажные аксессуары

Совместимость и монтаж

Рама совместима исключительно с корпусами серий ST, STX, STE, STEX и STH. Для установки необходимо иметь доступ к внутреннему пространству корпуса глубиной не менее 200 мм. Монтаж выполняется с помощью предложенных в комплекте крепёжных элементов - они обеспечивают точное положение рамы и её жёсткую фиксацию. После установки рамы пластроны вставляются в её проёмы и фиксируются механически; система позволяет провести опломбировку для предотвращения несанкционированного доступа.

Особенности конструкции

Конструкция рамы предусматривает автоматическое выравнивание электрических потенциалов между всеми пластронами, установленными в неё. Это достигается благодаря сплошному металлическому основанию и грамотно продуманным контактным зонам. Порошковое покрытие устойчиво к царапинам, коррозии и химическому воздействию, сохраняя целостность даже в условиях повышенной влажности и запылённости.

Преимущества

• Ускоряет сборку: пластроны легко вставляются и фиксируются без дополнительных креплений
• Обеспечивает единый потенциал - снижает риск возникновения паразитных напряжений
• Поддерживает возможность опломбирования - соответствует требованиям безопасности в промышленных объектах
• Изготовлена из прочной стали - выдерживает механические нагрузки при эксплуатации
• Стандартные размеры позволяют использовать в типовых решениях без доработок

Ограничения применения

• Не подходит для корпусов глубиной менее 200 мм - не будет возможности установить раму
• Совместима только с корпусами серий ST/STX/STE/STEX/STH - не универсальная
• Не предназначена для наружной установки - работает только внутри закрытых корпусов
• Не рассчитана на высокие температуры выше 60 C - материал и покрытие теряют устойчивость при нагреве

Примеры использования

• Щиты управления насосными станциями
• Автоматизированные линии производства с пультами оператора
• Распределительные пункты на заводах с частым обслуживанием
• Аппараты с функциями аварийной остановки и индикации состояния

Практические советы

• Перед монтажом проверьте глубину корпуса - недостаток места сделает установку невозможной
• Используйте только оригинальные пластроны, рекомендованные производителем - нестандартные элементы могут не войти в проёмы
• При планировании расположения устройств учтите, что рама занимает всю площадь 800×600 мм - не допускайте перегрузки по количеству пластронов
• После установки проверьте контакт между рамой и корпусом - он необходим для эффективного выравнивания потенциалов
• Артикул r5stmf86 - единственный подходящий вариант для указанных корпусов; другие модели рам не заменят эту модель
