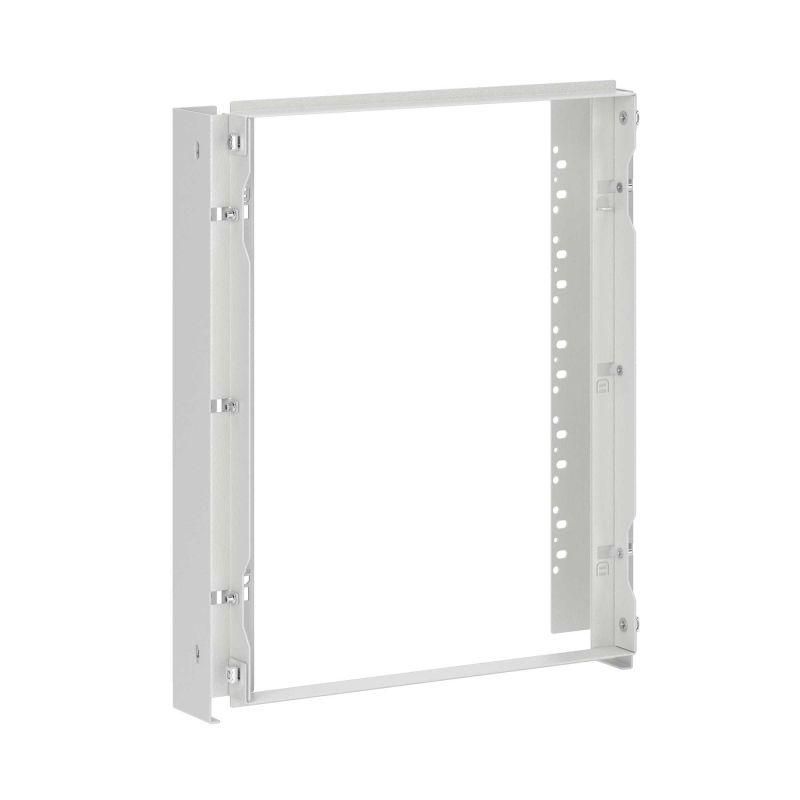

Рама пластронной системы RAM block 500х500 DKC (ДКС) R5STMF55

Рама пластронной системы 500х500 мм от DKC (ДКС), артикул r5stmf55, предназначена для установки внутри корпусов серии ST/STX/STE/STEX/STH и обеспечивает надёжную фиксацию и электрическую связь пластронов. Она сочетает прочность стали и устойчивость к коррозии, что делает её подходящей для промышленного оборудования.

Назначение и область применения

Рама пластронной системы 500х500 мм используется для монтажа пластронов - металлических платформ, на которые крепятся кнопки, переключатели, световые индикаторы и другие элементы управления. Применяется исключительно внутри корпусов серии ST/STX/STE/STEX/STH производства DKC. Подходит для сборки панелей управления на станках, конвейерах, распределительных щитах и других объектах промышленной автоматизации.

Технические характеристики

• Габариты: 500 × 500 мм (высота × ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Установочная глубина корпуса: минимум 200 мм
• Комплектация: рама + монтажные аксессуары

Совместимость и монтаж

Рама совместима только с корпусами серии ST/STX/STE/STEX/STH. Для установки требуется внутренняя глубина корпуса не менее 200 мм. Монтаж выполняется с помощью входящих в комплект крепёжных элементов - они обеспечивают жёсткое закрепление рамы на стенках корпуса. После установки рамы пластроны фиксируются механически и одновременно выравниваются по уровню потенциала - это снижает риск возникновения паразитных напряжений между устройствами.

Безопасность и стандарты

Рама пластронной системы 500х500 мм обеспечивает электрическую связь всех установленных пластронов через единый проводящий контур. Это соответствует требованиям безопасности по выравниванию потенциалов в электроустановках до 1000 В. Отсутствие открытых острых кромок и наличие защитного покрытия снижают риск травматизма при обслуживании.

Преимущества

• Автоматическое выравнивание потенциалов пластронов - снижает риск помех и пробоев
• Атмосферостойкое покрытие защищает от коррозии даже в условиях повышенной влажности
• Фиксация пластронов осуществляется быстро, без дополнительных инструментов
• Поддерживает возможность опломбирования - важно для контроля доступа и соблюдения регламентов
• Стандартные габариты позволяют использовать готовые решения для типовых проектов

Ограничения применения

• Не применяется вне корпусов серии ST/STX/STE/STEX/STH - несовместима с другими сериями и самодельными корпусами
• Требуется минимальная глубина корпуса 200 мм - не подходит для компактных или узких шкафов
• Не является герметичным элементом - не обеспечивает IP-защиту, требует наличия уплотнителей на самих пластронах
• Не рассчитана на нагрузки выше веса стандартных пластронов - не следует крепить тяжёлое оборудование прямо на раму

Примеры использования

• Панель управления станком ЧПУ с набором кнопок и индикаторов
• Щит автоматического управления конвейерной линией
• Распределительный пункт на производстве с группой аварийных остановов
• Оборудование пищевой или химической промышленности, где важна антикоррозийная стойкость

Практические советы

• Перед монтажом проверьте внутреннюю глубину корпуса - она должна быть не меньше 200 мм, иначе рама не войдёт
• Используйте только оригинальные пластроны DKC - совместимость гарантируется только с продукцией этой же серии
• При необходимости опломбирования убедитесь, что места для пломбы остаются свободными после установки пластронов
• Не используйте раму как основание для тяжёлых компонентов - все массовые устройства должны крепиться к стенкам корпуса, а не к раме
• При замене повреждённой рамы заказывайте ту же модель r5stmf55 - изменения в конструкции могут нарушить совместимость
