Рама пластронной системы RAM block 400х400 DKC (ДКС) R5STMF44

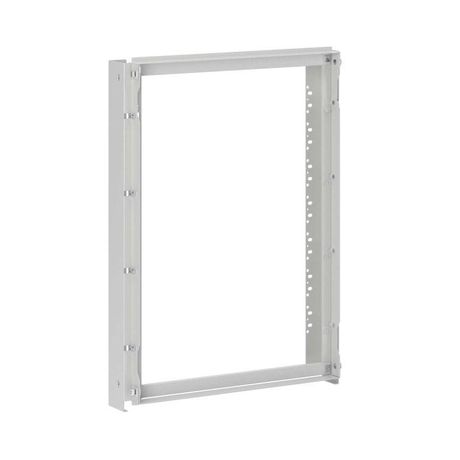

Рама пластронной системы 400х400 мм от DKC (ДКС), артикул r5stmf44, предназначена для надёжного крепления пластронов в корпусах серий ST/STX/STE/STEX/STH. Её жёсткая конструкция и система автоматического выравнивания потенциалов обеспечивают безопасную и устойчивую установку оборудования в условиях промышленной среды.

Назначение и область применения

Рама пластронной системы 400х400 мм используется для монтажа пластронов - металлических платформ, на которые крепятся аппараты управления, контакторы, автоматы, преобразователи частоты и другие элементы распределительных устройств. Подходит для сборки шкафов управления в промышленных системах: на заводах, в насосных станциях, на конвейерах и в энергообъектах. Применяется исключительно внутри корпусов серии ST/STX/STE/STEX/STH.

Технические характеристики

• Габариты: 400×400 мм (высота × ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип крепления: фиксация в корпусе глубиной от 200 мм
• Комплект поставки: рама + монтажные аксессуары (болты, гайки, шайбы)
• Совместимость: только с корпусами ST/STX/STE/STEX/STH

Совместимость и монтаж

Рама пластронной системы 400х400 мм совместима только с корпусами серии ST/STX/STE/STEX/STH. Монтаж выполняется внутрь корпуса, где она крепится к боковым стенкам с помощью предложенных в комплекте крепёжных элементов. Глубина корпуса должна быть не менее 200 мм - меньше невозможно из-за требований к механической устойчивости и доступу к крепёжу. После установки рамы пластрон вставляется сверху и защёлкивается; система автоматически выравнивает его потенциалы, что исключает необходимость дополнительного заземления между пластроном и рамой.

Преимущества

• Автоматическое выравнивание потенциалов снижает риск возникновения паразитных токов и повышает электромагнитную совместимость оборудования.
• Атмосферостойкое порошковое покрытие защищает от коррозии даже в условиях повышенной влажности и перепадов температур.
• Жесткая стальная конструкция толщиной 1,5 мм обеспечивает высокую механическую прочность и долговечность.
• Фиксация пластронов с возможностью опломбировки соответствует требованиям безопасности при обслуживании электрооборудования.
• Унифицированная форма позволяет использовать одинаковые пластрony во всех корпусах одной серии, упрощая запасы и замену.

Ограничения применения

• Не применяется вне корпусов ST/STX/STE/STEX/STH - несовместима с другими типами шкафов.
• Не предназначена для наружной установки - работает только внутри закрытых корпусов.
• Не поддерживает нагрузки выше стандартных весов пластронов с оборудованием (не рассчитана на тяжёлые силовые щиты без дополнительной поддержки).
• Требуется минимальная глубина корпуса 200 мм - не монтируется в узкие шкафы.

Примеры использования

• Установка в шкаф управления насосной станции - фиксация реле, контакторов и терморегуляторов.
• Сборка панели управления конвейерной линией - крепление ПЧ, PLC и кнопочных постов.
• Интеграция в распределительный шкаф на пищевом производстве - благодаря антикоррозийному покрытию подходит для влажных и моющихся зон.

Практические советы

• Перед монтажом проверьте глубину корпуса - если меньше 200 мм, рама не войдёт и не будет надёжно зафиксирована.
• Используйте только оригинальные пластрony, рекомендованные DKC - нестандартные могут не защёлкиваться или нарушать контакт.
• После установки рамы проверьте плотность соединений: слабый крепёж вызывает вибрацию и ускоренный износ.
• При замене старой рамы - сохраните все монтажные аксессуары: они совместимы с новой рамой r5stmf44.
• Для удобства сборки используйте инструмент с ограничителем крутящего момента - переусиливать крепёж нельзя, чтобы не деформировать сталь.
