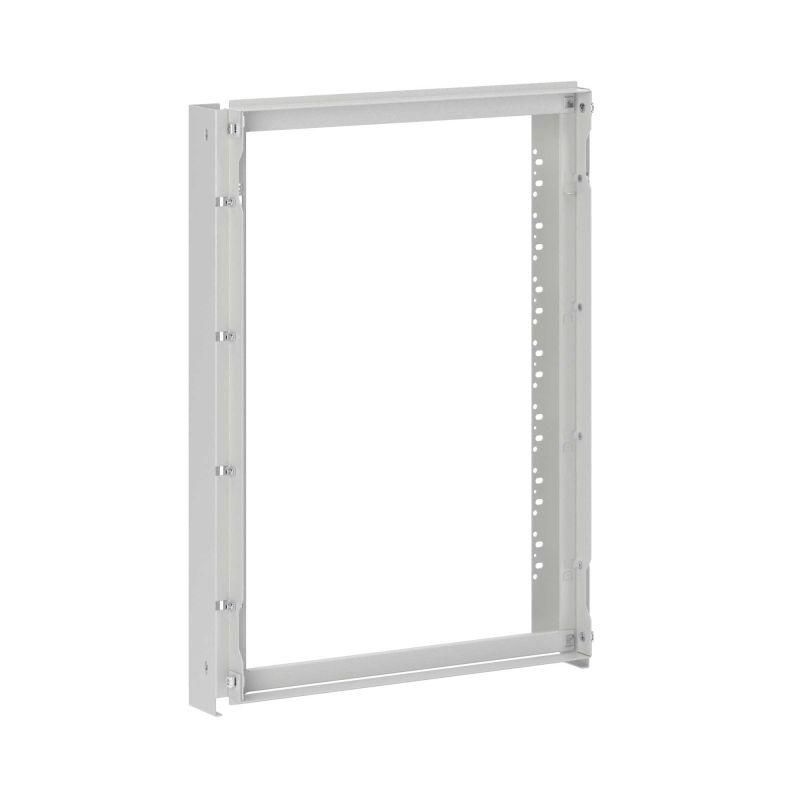

Рама пластронной системы RAM block 400x300 мм DKC (ДКС) R5STMF43

Рама пластронной системы ВхШ 400х300 мм DKC - металлическая основа для установки пластронов в корпусах серий ST/STX/STE/STEX/STH. Обеспечивает надёжную фиксацию, выравнивание потенциалов и возможность опломбировки. Артикул r5stmf43 соответствует серии RAM block бренда DKC.

Назначение и область применения

Рама пластронной системы ВхШ 400х300 мм DKC используется для монтажа пластронов - элементов управления и контроля, таких как кнопки, переключатели, индикаторы и световые сигнализаторы. Применяется внутри электрических шкафов и корпусов, где требуется стандартизированная и защищённая установка оборудования. Подходит для промышленного оснащения: станков, конвейеров, систем автоматизации, распределительных щитов.

Технические характеристики

• Габариты: высота 400 мм, ширина 300 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип крепления: внутренняя установка в корпус
• Минимальная глубина корпуса для установки: 200 мм
• Комплектация: рама + монтажные аксессуары

Совместимость и монтаж

Рама пластронной системы ВхШ 400х300 мм DKC совместима исключительно с корпусами серий ST, STX, STE, STEX и STH. Монтаж осуществляется внутри корпуса на задней стенке или на направляющих. Аксессуары в комплекте позволяют закрепить раму без сверления - достаточно использовать предусмотренные крепёжные отверстия и зажимы. После установки рамы пластрон вставляется в проём и фиксируется механически; система обеспечивает автоматическое выравнивание потенциалов между всеми установленными элементами.

Безопасность и стандарты

Изделие не имеет явного указания на соответствие конкретным нормам (например, IEC, GOST), однако выполнено из материала, устойчивого к коррозии и механическим воздействиям, что соответствует требованиям промышленной безопасности. Возможность опломбировки позволяет соблюдать правила доступа и контроля в соответствии с требованиями эксплуатационной документации.

Преимущества

• Стальная конструкция толщиной 1,5 мм обеспечивает жесткость и долговечность даже при частых операциях замены пластронов
• Атмосферостойкое порошковое покрытие защищает от коррозии в условиях повышенной влажности и запылённости
• Автоматическое выравнивание потенциалов снижает риск возникновения паразитных токов и повышает безопасность обслуживания
• Фиксация пластронов с возможностью опломбировки соответствует требованиям контроля доступа и предотвращения несанкционированных изменений
• Установка без дополнительных инструментов - все крепления встроены в комплект

Ограничения применения

• Не предназначена для внешнего монтажа - работает только внутри корпусов глубиной не менее 200 мм
• Совместима только с корпусами серий ST/STX/STE/STEX/STH; не подходит для других моделей или брендов
• Не рассчитана на нагрузки выше веса стандартных пластронов - не следует использовать как несущую платформу для тяжёлого оборудования
• Цвет RAL 7035 не является декоративным решением - не предназначен для открытых видимых поверхностей

Примеры использования

• Установка в шкаф управления насосной станцией - фиксация кнопок старта/останова и индикаторов состояния
• Монтаж в корпусе автоматизированного конвейера - размещение переключателей режимов работы и аварийных остановов
• Интеграция в распределительный щит с контроллером - размещение кнопочных постов и световых сигналов для оператора

Практические советы

• Перед монтажом проверьте глубину корпуса - она должна быть минимум 200 мм, иначе рама не поместится
• При использовании нескольких рам рядом учтите шаг между ними - они должны располагаться так, чтобы не перекрывать друг друга и сохранялся доступ к клеммам
• При необходимости замены пластрона - не используйте силу. Система предусматривает лёгкий съём без инструментов
• Для длительной эксплуатации в агрессивной среде рекомендуется периодически проверять целостность покрытия и состояние креплений
• Артикул r5stmf43 - единственный номер для заказа этой модели. Не путайте с другими размерами рам DKC - например, 500×400 мм
