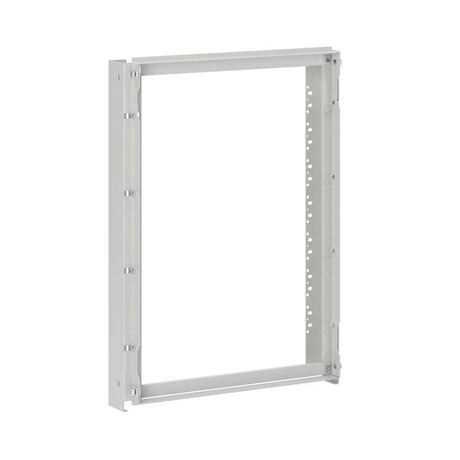

Рама пластронной системы RAM block 1200x800 мм DKC (ДКС) R5STMF128

Рама пластронной системы 1200х800 мм от DKC (ДКС), артикул r5stmf128, предназначена для установки внутри корпусов серий ST/STX/STE/STEX/STH. Она служит основой для крепления пластронов, обеспечивая надёжную фиксацию, выравнивание потенциалов и возможность пломбирования.

Назначение и область применения

Рама пластронной системы 1200х800 мм используется для сборки распределительных щитов и шкафов управления. Её применяют там, где требуется ускорить монтаж пластронов, гарантировать равный потенциал всех элементов и обеспечить доступ к запечатываемому контуру. Подходит для промышленного оборудования, систем автоматизации, энергообъектов и других мест, где важна безопасная и стандартизированная сборка.

Технические характеристики

• Габариты: 1200×800 мм (высота × ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкий порошковый слой, цвет RAL 7035 (серый)
• Установочная глубина корпуса: минимум 200 мм
• Комплектация: рама + монтажные аксессуары

Совместимость и монтаж

Рама совместима исключительно с корпусами серий ST, STX, STE, STEX и STH от DKC. Монтаж выполняется внутрь корпуса на заднюю стенку - рама крепится болтами через предварительно подготовленные отверстия. Аксессуары в комплекте позволяют зафиксировать её жестко и точно по уровню. После установки рамы пластроны легко встраиваются в проёмы и фиксируются механически; система позволяет одновременно провести заземление и опломбировку.

Преимущества

• Автоматическое выравнивание потенциалов между всеми установленными пластронами снижает риск возникновения паразитных напряжений
• Стальная конструкция толщиной 1,5 мм гарантирует прочность и долговечность даже при частых обслуживаниях
• Порошковое покрытие RAL 7035 устойчиво к коррозии, царапинам и перепадам температур
• Интегрированная система фиксации уменьшает время монтажа на 30–40% по сравнению со сборкой “вручную”
• Поддерживает возможность опломбировки - соответствует требованиям безопасности на объектах с контролируемым доступом

Ограничения применения

• Не для корпусов другой серии - несовместима с моделями вне ST/STX/STE/STEX/STH
• Требуется минимальная глубина корпуса 200 мм - не подходит для узких шкафов
• Не рассчитана на внешнее использование - работает только во внутренней среде закрытого корпуса
• Не заменяет функциональные элементы (например, DIN-рейки); является лишь базовой конструкцией для пластронов

Примеры использования

• Щиты управления насосными станциями
• Корпуса автоматизированных линий на заводах
• Энергораспределительные пункты в условиях повышенной влажности
• Оборудование для пищевой и химической промышленности, требующее регулярной проверки и пломбирования

Практические советы

• Перед монтажом проверьте, что глубина вашего корпуса ≥200 мм - иначе рама не поместится
• Используйте только оригинальные пластроны от DKC - другие модели могут не войти в проёмы
• При затяжке креплений соблюдайте момент - переусердствовать нельзя, чтобы не деформировать сталь
• После установки рамы проведите контрольный замер сопротивления между пластронами - оно должно быть близко к нулю, значит, выравнивание потенциалов работает
• Артикул r5stmf128 можно заказывать в паре с подходящими пластронами - так вы получите полностью готовую сборку
