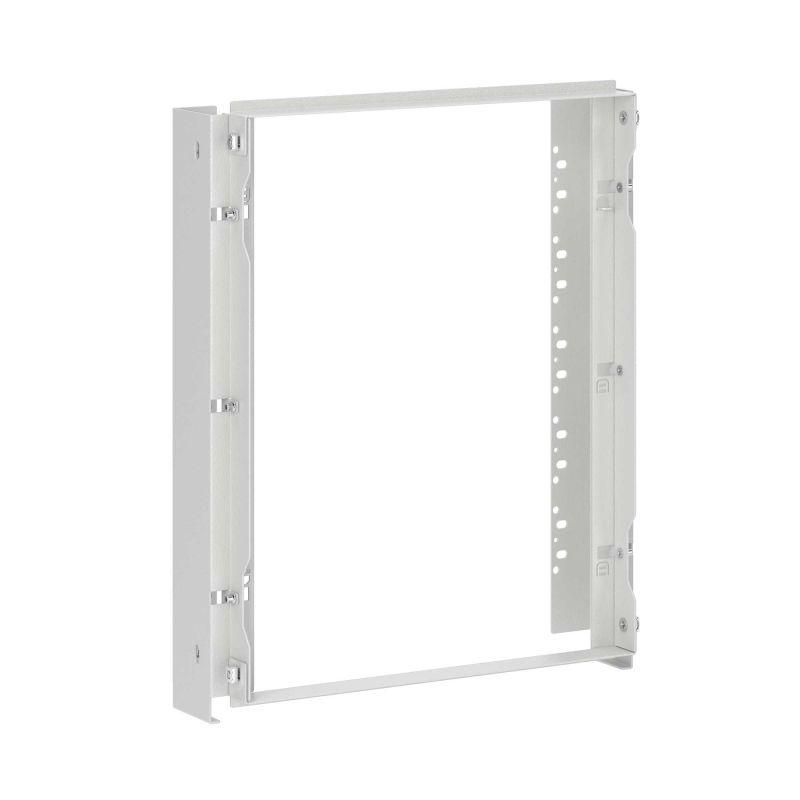

Рама пластронной системы RAM block 1400x800 мм DKC (ДКС) R5STMF148

Рама пластронной системы 1400х800 мм от DKC (ДКС), артикул r5stmf148, предназначена для установки внутри корпусов серий ST/STX/STE/STEX/STH. Она служит основой для крепления пластронов, обеспечивая надёжную фиксацию, выравнивание потенциалов и возможность плombирования.

Назначение и область применения

Рама пластронной системы 1400х800 мм используется для сборки распределительных щитов и шкафов управления. Её применяют там, где требуется ускорить монтаж пластронов, обеспечить единый заземляющий контур и сохранить доступ к внутренним элементам после запечатывания. Подходит для промышленного оборудования, систем автоматизации, энергообъектов и других сред с высокими требованиями к защите и герметичности.

Технические характеристики

• Габариты: 1400 × 800 мм (высота × ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Подходящая глубина корпуса: от 200 мм
• Комплектация: рама + монтажные аксессуары
• Серия: RAM block
• Артикул: r5stmf148

Совместимость и монтаж

Рама пластронной системы 1400х800 мм совместима исключительно с корпусами серий ST, STX, STE, STEX и STH. Монтаж выполняется на заднюю стенку корпуса с помощью предложенных крепёжных элементов. Для правильной работы необходимо соблюдать минимальную глубину корпуса - 200 мм. Недостаточная глубина препятствует установке и затрудняет доступ к креплениям.

Преимущества

• Автоматическое выравнивание потенциалов всех установленных пластронов - снижает риск возникновения паразитных напряжений.
• Фиксация пластронов осуществляется без дополнительных инструментов - экономит время при сборке и обслуживании.
• Возможность опломбирования - позволяет контролировать целостность корпуса и соответствовать нормам безопасности.
• Стальная конструкция с порошковым покрытием устойчива к механическим повреждениям и коррозии в условиях повышенной влажности.

Ограничения применения

• Не для корпусов другой серии - несовместима с моделями вне списка ST/STX/STE/STEX/STH.
• Требуется минимум 200 мм свободной глубины внутри корпуса; при меньшей глубине установка невозможна.
• Не предназначена для внешней установки - работает только внутри закрытых металлических шкафов.
• Не рассчитана на нагрузки выше веса типовых пластронов - не использовать как несущую конструкцию для тяжёлого оборудования.

Примеры использования

• Щиты управления насосными станциями в водоканалах.
• Распределительные пункты на пищевых производствах с частой мойкой.
• Корпуса АСУ ТП на объектах нефтегазовой отрасли.
• Электрошкафы для автоматических линий с требованием к плombированию.

Практические советы

• Перед монтажом проверьте точную глубину корпуса - даже 5–10 мм недостатка могут помешать установке рамы.
• Используйте все входящие в комплект крепёжные детали - они обеспечивают равномерное распределение усилий и долговечность соединения.
• При использовании нескольких рам в одном корпусе убедитесь, что между ними остаётся достаточный зазор для проводки и сервисного доступа.
• Порошковое покрытие не требует специального ухода, но при наличии царапин рекомендуется обработать их антикоррозийным составом.
