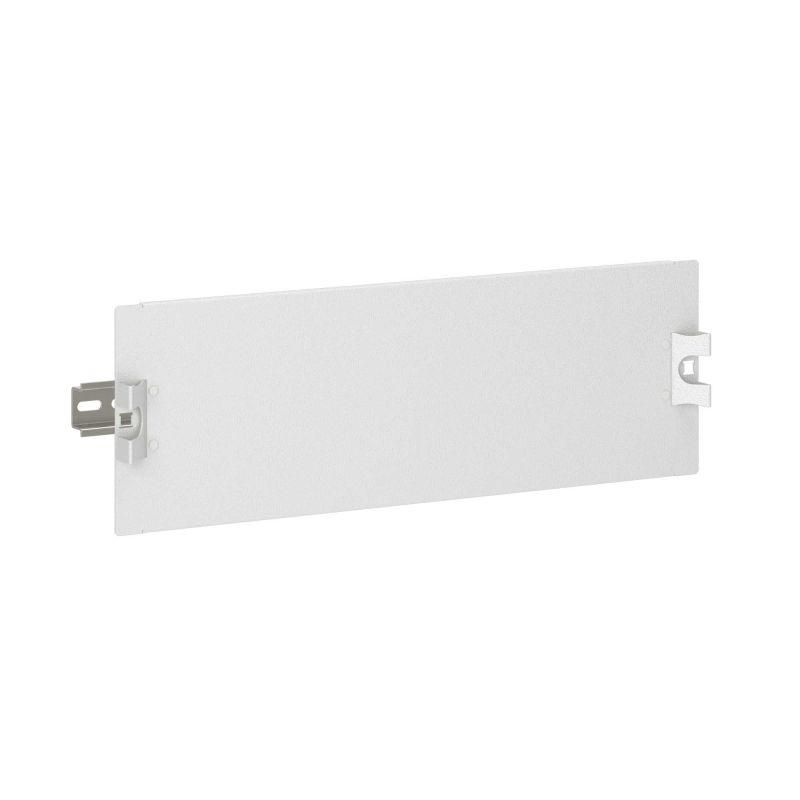

Пластрон для рамы STMF ШхВ 800х150 мм глухой - R5ISP815S ДКС

Пластрон для рамы глухой 800х150 мм от DKC (ДКС), артикул r5isp815s, предназначен для закрытия верхней части рамы корпуса серии RAM block, обеспечивая герметичность, защиту внутренних компонентов и эстетичный вид. Этот элемент используется в промышленной автоматизации там, где важна надёжная фиксация и возможность пломбирования.

Назначение и область применения

Пластрон для рамы глухой 800х150 мм применяется для завершения сборки корпусов серии ST/STX/STE/STEX/STH, изготовленных компанией DKC. Он закрывает верхнюю часть рамы, предотвращает попадание пыли, влаги и сторонних предметов внутрь шкафа, а также создаёт единый внешний контур. Подходит для установки в цехах, на производственных линиях, в распределительных щитах и других местах с высокими требованиями к защите оборудования.

Технические характеристики

• Габариты: 800 × 150 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип: глухой (без проёмов для проводов или устройств)
• Фиксация: быстрая, без инструментов
• Возможность опломбировки: да
• Комплект поставки: пластрон, две ручки, DIN-рейка, монтажные крепления

Совместимость и монтаж

Пластрон для рамы глухой 800х150 мм совместим исключительно с рамами корпусов серии RAM block от DKC: ST, STX, STE, STEX, STH. Устанавливается на верхнюю часть рамы без сверления - фиксируется с помощью защёлок и зажимов, входящих в комплект. Монтаж занимает менее минуты. DIN-рейка уже прикреплена, что позволяет сразу устанавливать коммутационные устройства. Для правильного монтажа убедитесь, что рама имеет соответствующую геометрию и не деформирована.

Безопасность и стандарты

Изделие не содержит острых кромок и выполнено в соответствии с требованиями безопасности для промышленного оборудования. Атмосферостойкое покрытие повышает долговечность в условиях повышенной влажности и перепадов температур. Соответствие нормам EN 62208 и IEC 61439 для шкафов управления подтверждено сертификатами производителя DKC.

Преимущества

• Ускоренный монтаж благодаря системе быстрой фиксации - не требует болтов или инструментов
• Цельнолитая конструкция из стали 1,5 мм обеспечивает жесткость и устойчивость к механическим воздействиям
• Порошковое покрытие RAL 7035 устойчиво к выцветанию, коррозии и химическим средам
• Встроенная DIN-рейка снижает время сборки и исключает необходимость её самостоятельной установки
• Возможность опломбировки позволяет контролировать доступ к оборудованию и соблюдать требования охраны труда

Ограничения применения

Пластрон для рамы глухой 800х150 мм нельзя использовать с другими сериями корпусов, кроме ST/STX/STE/STEX/STH. Не предназначен для наружной установки без дополнительной защиты от прямых осадков. Не рекомендуется применять в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, растворителями). Размер 800×150 мм не подходит для модификаций рам с другим шагом или увеличенной высотой.

Примеры использования

• Закрытие верхней части шкафа управления на конвейере в пищевой промышленности
• Финальная сборка распределительного щита в цехе металлобработки
• Монтаж в автоматизированных линиях, где требуется запечатывание и контроль доступа
• Обустройство щитов в помещениях с высокой запылённостью - например, на лесопилках или угольных терминалах

Практические советы

• Перед установкой проверьте, чтобы рама была чистой и не имела деформаций - иначе пластрон может не плотно прилегать
• Ручки в комплекте позволяют удобно перемещать корпус; не заменяйте их на другие - они рассчитаны на нагрузку именно этого изделия
• Если нужна вентиляция или вывод кабелей - выберите вариант с проёмом, так как этот пластрон глухой
• При использовании в условиях влажности регулярно проверяйте состояние замков и уплотнений - даже с порошковым покрытием со временем возможна коррозия в точках крепления
• Артикул r5isp815s - единственный подходящий для этой модели; не используйте аналоги без согласования с DKC
