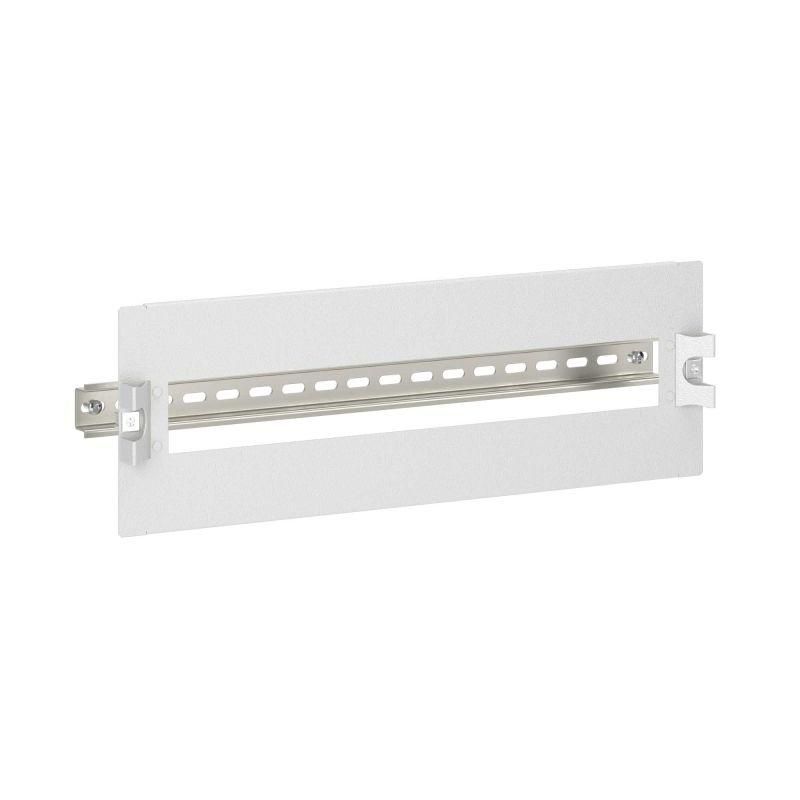

Пластрон для рамы STMF ШхВ 800 х 150 мм 37 модулей | R5ISP815 DKC ДКС

Пластрон для рамы STMF ШхВ 800х150 мм 37 модулей DKC - металлический элемент крепления для сборки распределительных щитов в сериях ST/STX/STE/STEX/STH. Устанавливается на раму, обеспечивает жесткую основу для монтажа автоматических выключателей, контакторов и других устройств на DIN-рейке. Артикул r5isp815 соответствует комплекту от бренда DKC.

Назначение и область применения

Пластрон для рамы STMF ШхВ 800х150 мм 37 модулей DKC используется как базовый несущий элемент внутри корпусов серии RAM block. Он служит для фиксации DIN-рейки и оборудования, установленного на ней - автоматов, реле, преобразователей частоты, счетчиков. Подходит для промышленных щитов управления, систем автоматизации, энергообъектов, где требуется надежная механическая основа и возможность пломбирования.

Технические характеристики

• Габариты: 800 × 150 мм (ширина × высота)
• Количество модулей: 37 (стандартный шаг 17,5 мм)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Фиксация: быстрая защелка на раме
• Комплект: пластрон, две ручки, одна DIN-рейка, монтажные болты и гайки

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 800х150 мм 37 модулей DKC совместим только с корпусами серии ST, STX, STE, STEX и STH. Монтаж осуществляется путём защёлкивания на специальные направляющие рамы - не требует инструментов. После установки можно закрепить пластрон дополнительно болтом для защиты от случайного снятия. DIN-рейка уже встроена - её не нужно устанавливать отдельно. Для доступа к внутренним соединениям рекомендуется использовать крышки корпуса с замком.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и устойчивости к коррозии, характерным для промышленной электроаппаратуры. Порошковое покрытие обеспечивает долговечную защиту от воздействия окружающей среды. Возможность опломбировки позволяет соблюдать нормы безопасности при работе с силовым оборудованием.

Преимущества

• Уже собранная конструкция: пластрон + рейка + крепеж - снижает время монтажа
• Быстрая фиксация без инструментов - удобство при сервисном обслуживании
• Стальная конструкция толщиной 1,5 мм - устойчивость к деформации при нагрузках
• Цвет RAL 7035 - совместим с большинством промышленных корпусов
• Поддержка опломбировки - соответствие требованиям Энергонадзора и ПУЭ

Ограничения применения

• Не предназначен для использования вне корпусов серии ST/STX/STE/STEX/STH
• Не рассчитан на внешнюю установку - не имеет IP-защиты
• Работает только с вертикальными DIN-рейками; горизонтальное расположение невозможно
• Максимальная нагрузка на рейку - до 40 кг равномерно распределённой массы

Примеры использования

• Щит управления насосной станцией - монтаж автоматов, терморегуляторов, реле времени
• Пульт управления конвейером - размещение контакторов, предохранителей, интерфейсов
• Распределительный шкаф на объекте ЖКХ - установка счётчиков, коммуникационных модулей
• Аварийный щит освещения - фиксация реле аварийного включения

Практические советы

• Перед монтажом проверьте, что рама корпуса не повреждена - зазубрины мешают защёлкиванию
• При использовании в условиях повышенной влажности убедитесь, что корпус герметичен - сам пластрон не защищён от воды
• Не перегружайте DIN-рейку: суммарная масса всех аппаратов должна быть меньше 40 кг
• При необходимости замены - отсоедините все провода, затем отожмите защёлки и извлеките пластрон целиком
• Закупайте запасные ручки и крепеж от того же бренда - DKC использует уникальные формы креплений
