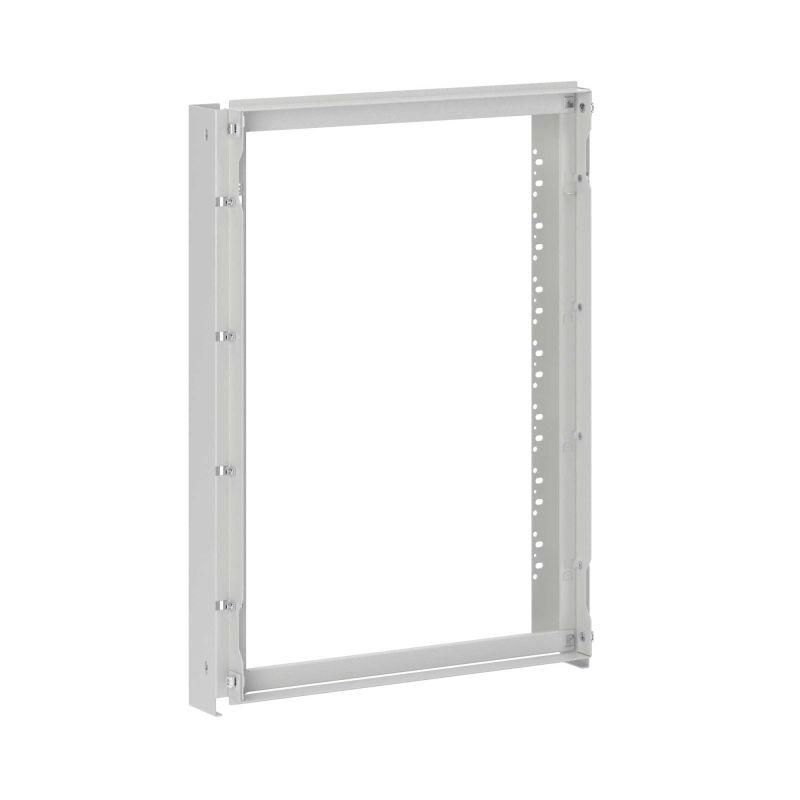

Рама пластронной системы RAM block 1000х600 мм DKC R5STMF106

Рама пластронной системы 1000х600 мм от DKC (ДКС), артикул r5stmf106, предназначена для установки в корпуса серий ST/STX/STE/STEX/STH. Она обеспечивает надёжную фиксацию пластронов, автоматическое выравнивание потенциалов и возможность опломбировки - важный элемент сборки распределительных устройств в промышленной среде.

Назначение и область применения

Рама пластронной системы 1000х600 мм используется для монтажа пластронов (корпусов с кнопками, переключателями, индикацией) внутри шкафов управления. Подходит для промышленного оборудования: станков, конвейеров, систем автоматизации, где требуется защищённая и стандартизированная установка органов управления. Применяется исключительно в составе корпусов серий ST, STX, STE, STEX и STH.

Технические характеристики

• Габариты: 1000 мм (высота) × 600 мм (ширина)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Установочная глубина корпуса: минимум 200 мм
• Комплектация: рама + монтажные аксессуары (болты, гайки, крепления)

Совместимость и монтаж

Рама совместима только с корпусами DKC серии ST/STX/STE/STEX/STH. Монтаж выполняется внутрь шкафа на заднюю стенку или боковые направляющие. Аксессуары позволяют закрепить раму без сверления - достаточно использовать предварительно подготовленные отверстия в корпусе. После установки рамы пластрон вставляется в неё до щелчка; система гарантирует плотное прилегание и электрический контакт между всеми установленными элементами.

Преимущества

• Автоматическое выравнивание потенциалов снижает риск возникновения паразитных напряжений между пластронами
• Фиксация пластронов с возможностью опломбировки соответствует требованиям безопасности при обслуживании
• Стальная конструкция толщиной 1,5 мм устойчива к деформации при механическом воздействии
• Порошковое покрытие RAL 7035 не царапается, не выгорает и легко моется

Ограничения применения

• Не применяется вне корпусов ST/STX/STE/STEX/STH - несовместима с другими сериями и сторонними шкафами
• Требуется минимальная глубина шкафа 200 мм - не подходит для компактных решений
• Не предназначена для наружной установки - работает только во внутренних помещениях
• Не является источником защиты IP - требует наличия герметичных пластронов для достижения нужного класса защиты

Примеры использования

• Управление линией конвейера в пищевой промышленности - пластрон с кнопками запуска/останова монтируется на раму внутри шкафа STH
• Пульт оператора на участке металлообработки - несколько пластронов с индикацией и переключателями установлены на одной раме r5stmf106
• Аварийные остановы на производстве - опломбированные пластронные модули фиксируются на раме для предотвращения случайного включения

Практические советы

• Перед монтажом проверьте глубину шкафа - она должна быть не менее 200 мм, иначе рама не поместится
• Используйте только оригинальные монтажные аксессуары из комплекта - они обеспечивают точное выравнивание и надёжный заземляющий контакт
• При установке нескольких рам рядом соблюдайте интервал между ними - не допускайте перегрузки по весу одного участка шкафа
• Пластронные элементы должны иметь одинаковый тип крепления - не смешивайте модели, не предназначенные для этой рамы
• Проверяйте целостность покрытия после транспортировки - повреждения могут привести к коррозии в условиях повышенной влажности
