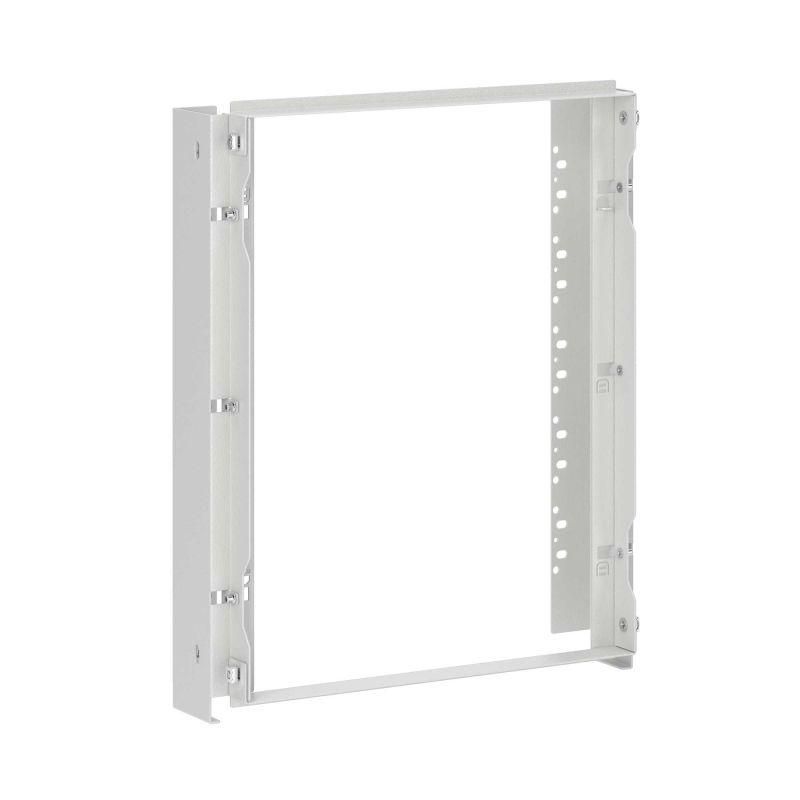

Рама пластронной системы RAM block 500х300 RAL 7035 DKC (ДКС) R5STMF53

Рама пластронной системы ВхШ 500х300 мм DKC - металлическая основа для установки пластронов в корпусах серий ST/STX/STE/STEX/STH. Обеспечивает надёжную фиксацию, выравнивание потенциалов и возможность пломбирования. Артикул r5stmf55 принадлежит к серии RAM block бренда DKC.

Назначение и область применения

Рама пластронной системы ВхШ 500х300 мм DKC используется для монтажа пластронов - элементов управления и контроля на передней панели электрошкафов. Подходит для корпусов серий ST, STX, STE, STEX и STH. Применяется в промышленной автоматизации: на станках, конвейерах, системах управления технологическими процессами. Особенно эффективна там, где требуется частый доступ к кнопкам, переключателям или индикации, а также нормирование безопасности через опломбировку.

Технические характеристики

• Габариты: высота 500 мм, ширина 300 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип крепления: внутренняя установка в корпус
• Минимальная глубина корпуса: 200 мм
• Комплектация: рама + монтажные аксессуары

Совместимость и монтаж

Рама пластронной системы ВхШ 500х300 мм DKC совместима исключительно с корпусами серий ST, STX, STE, STEX и STH. Для установки необходимо соблюдать минимальную глубину корпуса - 200 мм. Монтаж выполняется путём фиксации рамы внутри корпуса с помощью предложенных в комплекте крепёжных элементов. После установки рамы пластрон вставляется в проёмы и защёлкивается - система обеспечивает автоматическое выравнивание потенциалов между всеми установленными элементами. Возможна последующая опломбировка для защиты от несанкционированного доступа.

Преимущества

• Стальная конструкция толщиной 1,5 мм гарантирует жёсткость и долговечность даже при частых операциях замены пластронов
• Атмосферостойкое порошковое покрытие устойчиво к коррозии, царапинам и механическому воздействию
• Автоматическое выравнивание потенциалов снижает риск возникновения паразитных токов и повышает безопасность обслуживания
• Интегрированная возможность опломбировки соответствует требованиям промышленной безопасности
• Установка занимает минимум времени благодаря предварительно продуманной системе крепления

Ограничения применения

• Не предназначена для использования вне корпусов - не является самостоятельным устройством
• Подходит только для корпусов глубиной не менее 200 мм; при меньшей глубине установка невозможна
• Совместима только с конкретными моделями корпусов (ST/STX/STE/STEX/STH); не подходит для других серий или сторонних корпусов
• Не рассчитана на внешнюю установку или использование в условиях постоянного контакта с водой - IP-класс не указан и не предусмотрен

Примеры использования

• Панель управления станком ЧПУ с набором кнопок, индикаторов и переключателей
• Щит автоматического управления конвейерной линией
• Распределительный щит с функциями локального контроля в цеху
• Системы аварийной остановки с пломбируемыми кнопками экстренного отключения

Практические советы

• Перед заказом проверьте глубину вашего корпуса - она должна быть ≥200 мм, иначе рама не поместится
• Убедитесь, что ваш корпус относится к одной из совместимых серий: ST, STX, STE, STEX или STH
• При необходимости замены пластрона - не используйте силовые методы; система предусматривает мягкую фиксацию
• Для длительной эксплуатации в запылённых средах рекомендуется периодически осматривать зоны соединений рамы и пластронов
• Артикул r5stmf55 - единственный вариант этой модели в серии RAM block от DKC; аналоги не существуют
