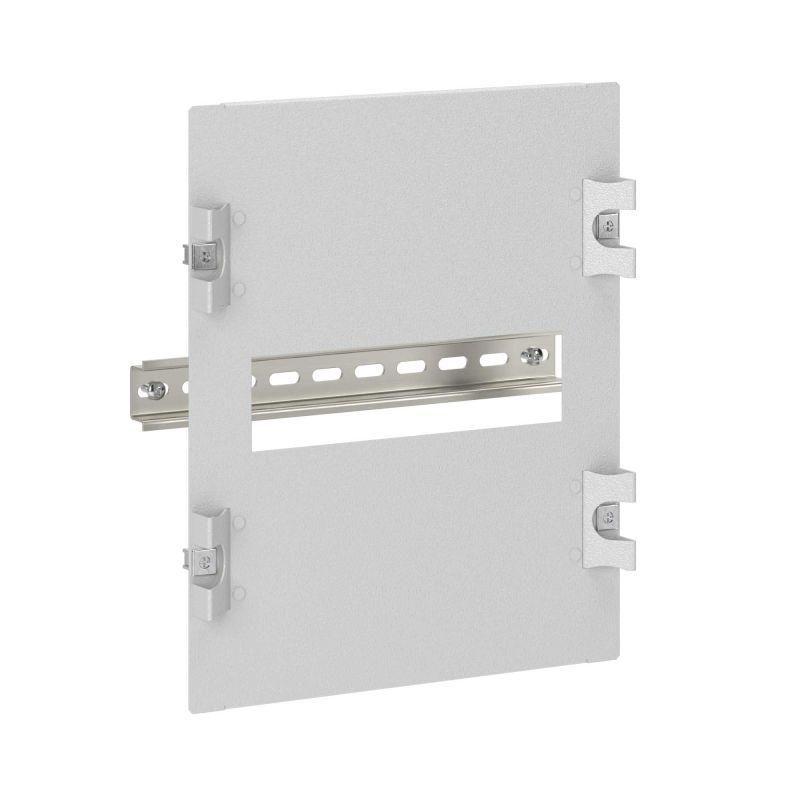

Пластрон для рамы STMF ШхВ 500 х 300 мм 21 модулей | R5ISP530 DKC ДКС

Пластрон для рамы STMF ШхВ 500х300 мм 21 модулей, DKC - элемент сборки распределительного щита, предназначенный для установки автоматических выключателей, УЗО и других устройств на DIN-рейку внутри корпусов серий ST/STX/STE/STEX/STH. Благодаря прочной стальной конструкции и защищённому покрытию, пластрон обеспечивает долговечную работу даже в условиях повышенной влажности и запылённости.

Назначение и область применения

Пластрон для рамы STMF ШхВ 500х300 мм 21 модулей, DKC используется для формирования внутреннего пространства электрощитов. Он служит основой для крепления DIN-рейки и комплектующих - автоматов, контакторов, реле, счетчиков. Подходит для монтажа в промышленных, коммерческих и жилых объектах, где требуется надёжная и стандартизированная сборка щитового оборудования.

Технические характеристики

• Габариты: 500 × 300 мм (ширина × высота)
• Количество модулей: 21 (стандартный шаг 17,5 мм)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Количество DIN-реек: одна, установленная на пластроне
• Наличие крышки: да, с вырезом для доступа к кнопкам и индикации

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 500х300 мм 21 модулей, DKC совместим только с корпусами серии ST, STX, STE, STEX и STH. Крепление осуществляется через быстросъёмные зажимы - не требует сверления или болтов. Монтаж занимает несколько минут: достаточно вставить пластрон в раму до характерного щелчка. Для опломбировки предусмотрены специальные места под пломбы. В комплекте уже есть все необходимые элементы: пластрон, две ручки, DIN-рейка и крепёж.

Преимущества

• Устойчивость к коррозии благодаря порошковому покрытию - подходит для помещений с высокой влажностью
• Стальная конструкция толщиной 1,5 мм обеспечивает механическую устойчивость при нагрузках
• Вырез в крышке позволяет обслуживать устройства без демонтажа крышки
• Интегрированная DIN-рейка исключает необходимость её самостоятельной установки
• Быстрая фиксация снижает время сборки щита на 30–40%

Ограничения применения

• Не предназначен для использования вне корпусов серии ST/STX/STE/STEX/STH - несовместим с другими типами шкафов
• Работает только при температуре от –25C до +55C - не рассчитан на экстремально холодные или нагреваемые среды
• Крышка с вырезом не обеспечивает герметичность - не подходит для взрывоопасных зон или outdoor-установок

Примеры использования

• Промышленные панели управления на конвейерах
• Щиты освещения в офисных и торговых центрах
• Распределительные щиты в многоквартирных домах
• Автоматизированные системы HVAC
• Электрооборудование насосных станций и систем вентиляции

Практические советы

• Перед монтажом проверьте, что габариты корпуса соответствуют 500×300 мм - пластрон не подлежит подгонке
• При использовании в помещениях с частыми перепадами температуры убедитесь, что внутри щита нет конденсата - он не влияет на пластрон, но может повредить чувствительную аппаратуру
• Для удобства обслуживания располагайте часто используемые устройства (например, УЗО) в верхней части пластрона - рядом с вырезом в крышке
• Пластрон для рамы STMF ШхВ 500х300 мм 21 модулей, DKC можно использовать в составе нескольких секций - например, для создания многоуровневых щитов
