Пластрон для рамы STMF ШхВ 400 х 130 мм 15 модулей | R5ISP413 DKC ДКС

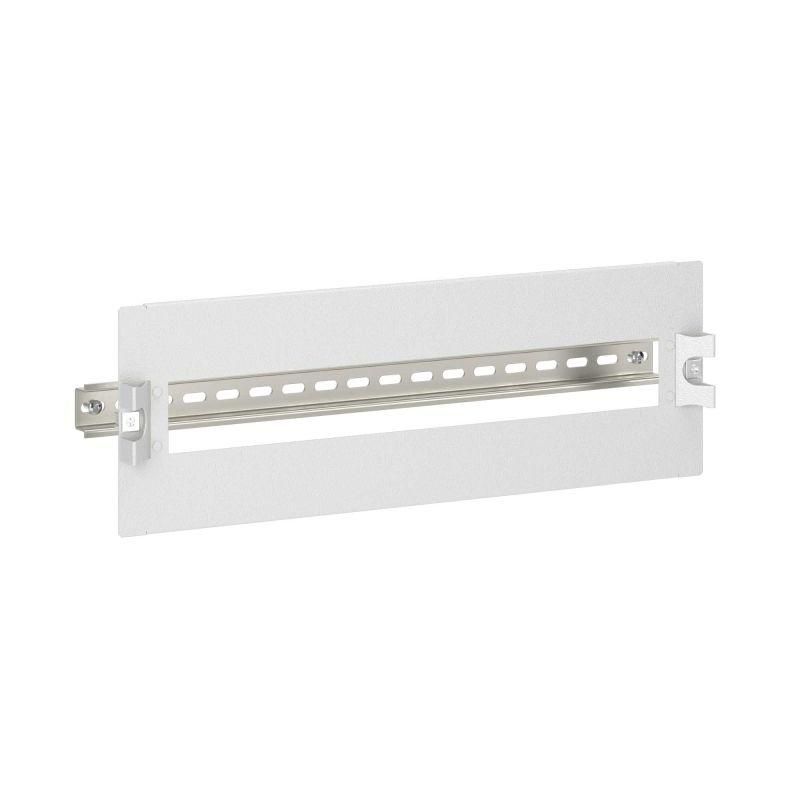

Пластрон для рамы STMF ШхВ 400х130 мм 15 модулей DKC - элемент сборки распределительного щита, предназначенный для установки автоматических выключателей, УЗО и других устройств на DIN-рейку внутри рамы серии STMF. Бренд DKC обеспечивает совместимость с корпусами ST/STX/STE/STEX/STH, а артикул r5isp413 указывает на конкретную комплектацию с одной рейкой и 15 модулями.

Назначение и область применения

Пластрон для рамы STMF служит основной платформой для монтажа электрооборудования внутри металлических шкафов серий ST, STX, STE, STEX и STH. Он позволяет организовать компактное и упорядоченное расположение до 15 модулей шириной 18 мм каждый - например, автоматов, УЗО, реле времени или счетчиков. Применяется в промышленных, коммерческих и жилых объектах там, где требуется надежная и защищённая сборка силового оборудования.

Технические характеристики

• Габариты: 400 × 130 мм (ширина × высота)
• Количество модулей: 15 (по 18 мм каждый)
• Количество DIN-реек: одна, стандартная 35 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкий порошковый слой, цвет RAL 7035 (серый)
• Форма: с вырезом - позволяет проходить проводам и кабелям через заднюю часть пластрона

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 400х130 мм 15 модулей DKC предназначен исключительно для установки в рамы серии STMF. Совместим со всеми корпусами ST, STX, STE, STEX и STH от DKC. Монтаж осуществляется путём защёлкивания на специальные направляющие рамы - фиксация происходит без инструментов. Для герметизации и контроля доступа предусмотрен зазор для плombирования. В комплект входят: сам пластрон, две ручки, DIN-рейка и все необходимые крепёжные элементы - дополнительные детали не требуются.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости для внутреннего использования. Цветовое исполнение RAL 7035 соответствует промышленным нормам. Напряжение и токовые нагрузки зависят от установленного оборудования - пластрон не является токоносителем и не влияет на электрические параметры системы.

Преимущества

• Ускоренная установка благодаря системе быстрой фиксации на раме
• Вырез в конструкции упрощает прокладку кабелей и снижает риск перегиба проводов
• Стальная конструкция толщиной 1,5 мм гарантирует долговечность даже при частом обслуживании
• Атмосферостойкое покрытие предохраняет от окисления в условиях повышенной влажности
• Поддержка опломбировки повышает безопасность и соответствие регламентам энергонадзора

Ограничения применения

• Не внешней установки - не имеет защиты IP и не рассчитан на воздействие осадков
• Работает только с рамами STMF; несовместим с другими типами корпусов вне серии DKC
• Максимальная плотность модулей - 15 единиц; нельзя увеличивать количество без замены плаstroна
• Не рекомендован для установки тяжёлого оборудования свыше 10–12 кг на одну рейку - проверьте вес каждого устройства перед монтажом

Примеры использования

• Электрощит управления насосной станцией
• Распределительный щит в офисном здании с группой УЗО и автоматов
• Щит питания конвейера на заводе - с реле времени и терморегуляторами
• Цифровой щит учёта электроэнергии в многоквартирном доме

Практические советы

• Перед монтажом проверьте, что глубина корпуса достаточна для свободного закрывания дверцы после установки всех модулей
• При использовании крупногабаритных аппаратов (например, АВ с большим количеством контактов) следите, чтобы они не выходили за границы пластрона - это может затруднить открывание двери
• Обязательно используйте ручки из комплекта - они обеспечивают удобство и безопасность при работе с щитом
• Если нужна более гибкая организация проводки - можно дополнительно использовать кабельные каналы или муфты, которые легко монтируются рядом с вырезом
• Артикул r5isp413 всегда следует указывать при заказе запчастей - другие модели пластронов имеют другую высоту или число модулей
