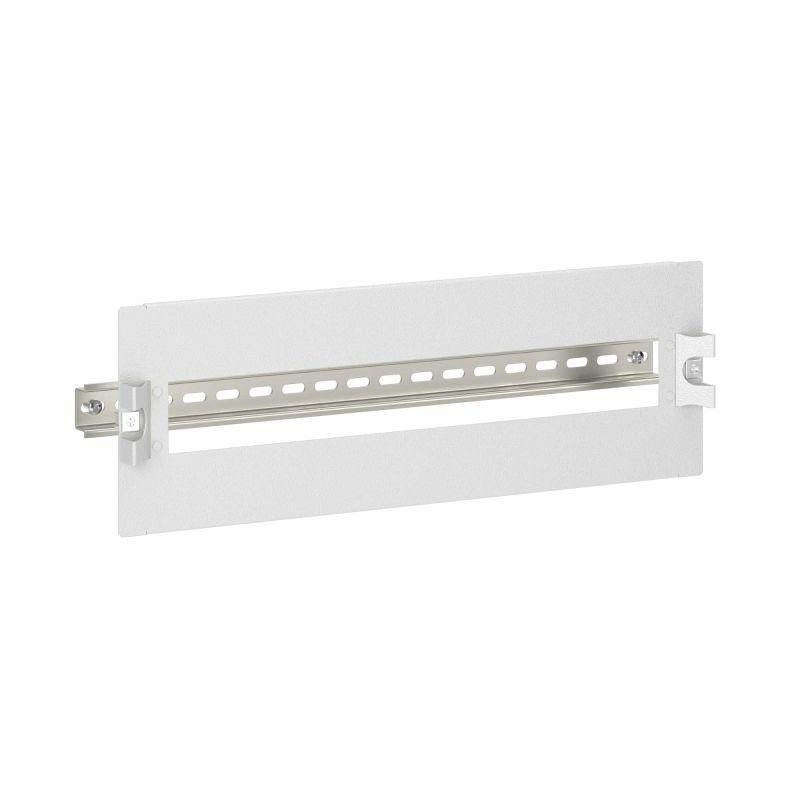

Пластрон для рамы STMF ШхВ 300 х 150 мм 10 модулей | R5ISP315 DKC ДКС

Пластрон для рамы STMF ШхВ 300х150 мм 10 модулей, DKC предназначен для установки внутри корпусов серий ST/STX/STE/STEX/STH и обеспечивает надёжную базу для монтажа электрооборудования на DIN-рейке. Бренд DKC предлагает этот элемент как часть системы RAM block - решение для компактного и защищённого распределения устройств в промышленной автоматизации.

Назначение и область применения

Пластрон для рамы STMF ШхВ 300х150 мм 10 модулей, DKC служит основанием для крепления коммутационных аппаратов, реле, автоматических выключателей и других устройств на DIN-рейке внутри электрических шкафов. Подходит для сборки щитов управления, распределительных пунктов и систем автоматизации в условиях повышенной запылённости или влажности. Применяется в машиностроении, пищевой промышленности, энергетике и на транспорте.

Технические характеристики

• Габариты: 300 × 150 мм (ширина × высота)
• Количество модулей: 10 (стандартный шаг 17,5 мм)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Фиксация: быстрая система крепления к раме корпуса
• Возможность опломбирования: да

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 300х150 мм 10 модулей, DKC совместим только с корпусами серий ST, STX, STE, STEX и STH. Устанавливается без инструментов - фиксируется за счёт защёлок на раме. Для точного монтажа убедитесь, что внутренние направляющие корпуса соответствуют габаритам пластрона. КOMPЛЕКТАЦИЯ включает: сам пластрон, две ручки, DIN-рейку и необходимые монтажные крепежи - дополнительные детали не требуются.

Преимущества

• Устойчивость к механическим воздействиям благодаря стальной основе толщиной 1,5 мм
• Защита от коррозии - порошковое покрытие RAL 7035 сохраняет внешний вид даже в агрессивной среде
• Быстрая установка снижает время сборки шкафа
• Возможность опломбирования повышает безопасность и контроль доступа
• Стандартная DIN-рейка уже в комплекте - не требуется докупать отдельно

Ограничения применения

• Не предназначена для наружной установки - используется исключительно внутри закрытых корпусов
• Поддерживает только 10 стандартных модулей; для большего количества устройств нужен другой пластрон
• Совместима только с корпусами указанной серии - не подходит для аналогов других брендов
• Работает при температуре окружающей среды, допустимой для корпусов ST/STX/STE/STEX/STH - не выше +40 C

Примеры использования

• Щит управления насосной станцией - монтаж контакторов, термореле и предохранителей
• Автоматизированный конвейер - размещение PLC, входных/выходных модулей и блоков питания
• Электрощит в цеху пищевого производства - использование в условиях частой мойки и повышенной влажности

Практические советы

• Перед монтажом проверьте, чтобы рама корпуса была чистой и не имела деформаций - иначе пластрон может не зафиксироваться плотно
• При использовании в местах с риском вибраций дополнительно затяните крепления DIN-рейки
• При планировании разводки проводов учтите, что пластрон имеет ограниченную глубину - не используйте слишком массивные устройства
• Запасайте один резервный пластрон для замены - он легко вынимается и меняется при ремонте
