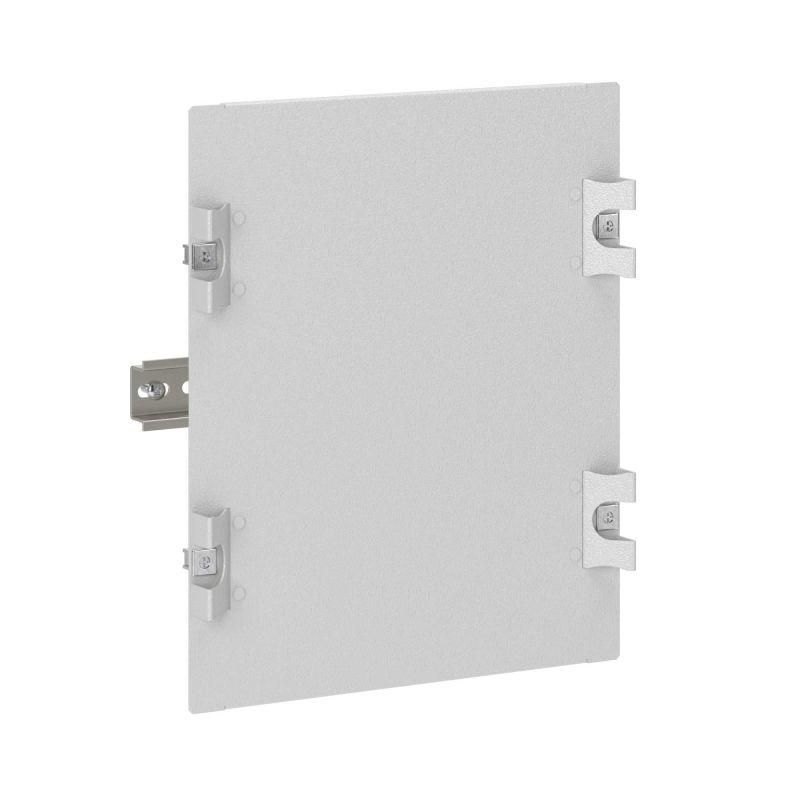

Пластрон для рамы STMF ШхВ 500 х 300 мм глухой | R5ISP530S DKC ДКС

Пластрон для рамы STMF ШхВ 500х300 мм глухой, DKC - элемент сборной металлической рамы, предназначенный для защиты и крепления внутреннего оборудования в шкафах управления. Продукт совместим с сериями корпусов ST/STX/STE/STEX/STH и используется там, где требуется надежная герметичная конструкция с возможностью пломбирования. Артикул r5isp530s соответствует стандартному решению от бренда DKC.

Назначение и область применения

Пластрон для рамы STMF ШхВ 500х300 мм глухой, DKC служит закрытым боковым или торцевым элементом рамы, защищая установленное внутри оборудование от внешних воздействий. Подходит для монтажа в промышленных шкафах управления, распределительных щитах и системах автоматизации. Особенно эффективен там, где важна целостность конструкции и контроль доступа - например, на объектах с повышенными требованиями к безопасности или в условиях запыленности.

Технические характеристики

• Габариты: 500×300 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип крышки: закрытого типа, глухой (без окон и проемов)
• Количество DIN-реек: одна, предварительно смонтирована
• Фиксация: быстрая система крепления на раме
• Возможность опломбировки: да

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 500х300 мм глухой, DKC предназначен исключительно для установки на рамы серии RAM block, совместимые с корпусами ST, STX, STE, STEX и STH. Монтаж осуществляется путём защёлкивания на направляющие рамы - специальные замки обеспечивают жесткую и быструю фиксацию без инструментов. DIN-рейка уже прикреплена, что ускоряет комплектацию шкафа. Для демонтажа достаточно открыть замки и снять пластрон. Установка требует точного совпадения габаритов рамы - несовместим с другими типами рам или корпусов вне серии RAM block.

Безопасность и стандарты

Порошковое покрытие обеспечивает устойчивость к коррозии и механическому повреждению, что соответствует требованиям к промышленным электрошкафам. Возможность опломбировки позволяет соблюдать нормы по контролю доступа согласно ГОСТ Р 51319 и IEC 61439. Конструкция не содержит острых кромок, снижает риск травматизма при обслуживании.

Преимущества

• Усиленная сталь 1,5 мм - прочнее аналогов толщиной 1,0–1,2 мм
• Порошковое покрытие RAL 7035 - долговечное, не выгорает на солнце, легко моется
• Интегрированная DIN-рейка - экономит время при сборке шкафа
• Быстрая фиксация - не требует болтов и инструментов при установке
• Опломбировка - позволяет использовать в зонах с регламентированным доступом

Ограничения применения

Не применяется в качестве передней или задней стенки шкафа - только как боковой или торцевой элемент рамы. Не рассчитан на нагрузки выше массы стандартного оборудования (не является несущей конструкцией). Не подходит для установки во взрывоопасных средах - отсутствует взрывозащита. Не рекомендован для открытых площадок без дополнительной защиты от осадков - хотя покрытие атмосферостойкое, сам пластрон не имеет степени защиты IP.

Примеры использования

• Боковая панель в шкафу управления насосной станцией
• Заглушка для свободного торца шкафа STH в цехе с высокой запыленностью
• Элемент сборки распределительного щита на заводе с необходимостью опломбировки
• Дополнительный модуль в составе многосекционного шкафа STX

Практические советы

• Перед монтажом проверьте соответствие габаритов рамы - 500×300 мм должны точно совпадать с размерами профиля
• При использовании в помещениях с химически активной средой дополнительно проверьте совместимость покрытия RAL 7035 с агрессивными веществами
• Ручки в комплекте позволяют удобно переносить пластрон до установки - используйте их для перемещения, чтобы не царапать поверхность
• После монтажа обязательно проведите опломбирование, если требуется контроль доступа - место для пломбы расположено рядом с замком
• Артикул r5isp530s - единственный вариант этого размера в серии DKC; другие размеры имеют свои артикулы
