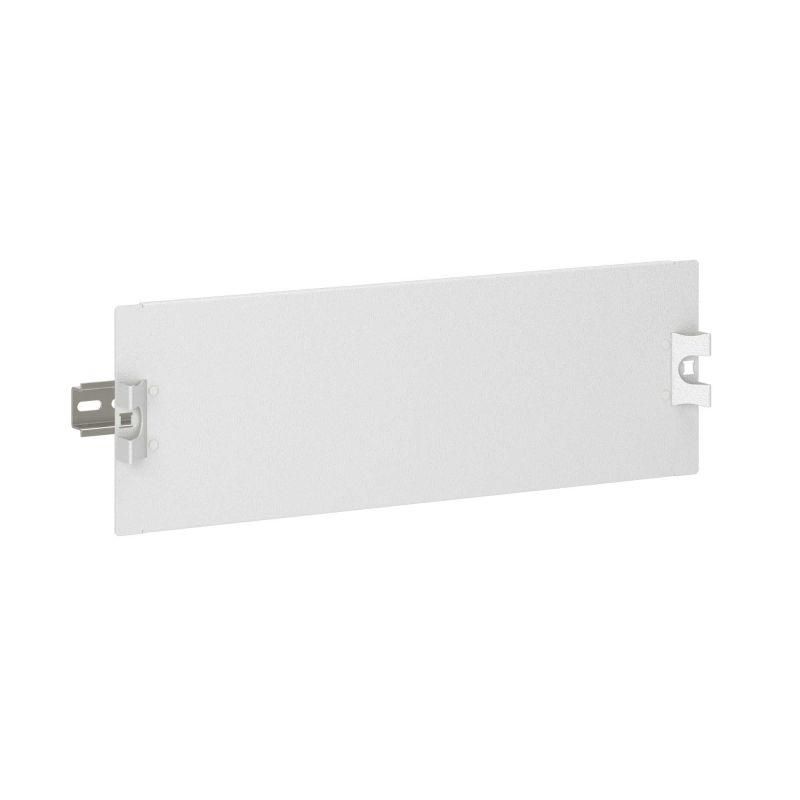

Пластрон для рамы STMF ШхВ 500х150 мм глухой - R5ISP515S ДКС

Пластрон для рамы глухой 500х150 мм от DKC (ДКС), артикул r5isp515s, предназначен для установки на глухую раму серии RAM block и обеспечивает надёжную защиту и удобный монтаж внутренних компонентов в корпусах ST/STX/STE/STEX/STH.

Назначение и область применения

Пластрон для рамы глухой 500х150 мм используется для закрытия верхней части рамы корпуса, когда требуется герметичная и защищённая поверхность без доступа к внутренним элементам. Применяется в промышленной автоматизации - например, на станках, щитах управления, конвейерах и других объектах, где важна защита от внешнего воздействия и возможность пломбирования.

Технические характеристики

• Размеры: 500×150 мм (ширина × высота)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Тип: глухой (без окон и проёмов)
• Фиксация: быстрая крепление на раме
• Возможность опломбировки: да

Совместимость и монтаж

Пластрон для рамы глухой 500х150 мм совместим только с рамами серии RAM block, используемыми в корпусах DKC моделей ST, STX, STE, STEX и STH. Крепится без инструментов - через специальные зажимы, обеспечивающие плотное соединение с рамой. Для точного монтажа убедитесь, что рама имеет соответствующий контур и не деформирована. В комплекте уже предусмотрены все необходимые элементы: сам пластрон, ручки, DIN-рейка и монтажные аксессуары - дополнительные детали не требуются.

Преимущества

• Устойчивость к коррозии благодаря порошковому покрытию - подходит для помещений с повышенной влажностью или перепадами температур
• Быстрая установка снижает время сборки и исключает использование болтов
• Возможность опломбирования позволяет контролировать доступ к оборудованию и соблюдать требования безопасности
• Интеграция DIN-рейки внутри пластрона упрощает монтаж коммутационных устройств прямо на крышке

Ограничения применения

• Не предназначена для открытых площадок или условий постоянного контакта с водой - не имеет защиты IP
• Подходит только для рам серии RAM block; несовместима с другими типами корпусов
• Глухая форма не допускает установки индикационных окон, кнопок или других элементов управления на этой поверхности

Примеры использования

• Закрытие верхней части шкафа управления на пищевом производстве
• Защита и пломбирование распределительного щита в цехе с высокой запылённостью
• Монтаж DIN-рейки с автоматическими выключателями на крыше корпуса в системах автоматизации логистических комплексов

Практические советы

• Перед установкой проверьте, чтобы рама была чистой и не имела повреждений - искривления могут помешать плотному прилеганию пластрона
• Если планируете использовать опломбировку, заранее подготовьте место для бирки или пломбы - после монтажа доступ будет ограничен
• Пластрон для рамы глухой 500х150 мм не является несущим элементом - не нагружайте его весом оборудования сверх установленных норм
• Артикул r5isp515s - единственный вариант этого типа в серии RAM block; аналоги от других производителей не подходят по форме и креплению
