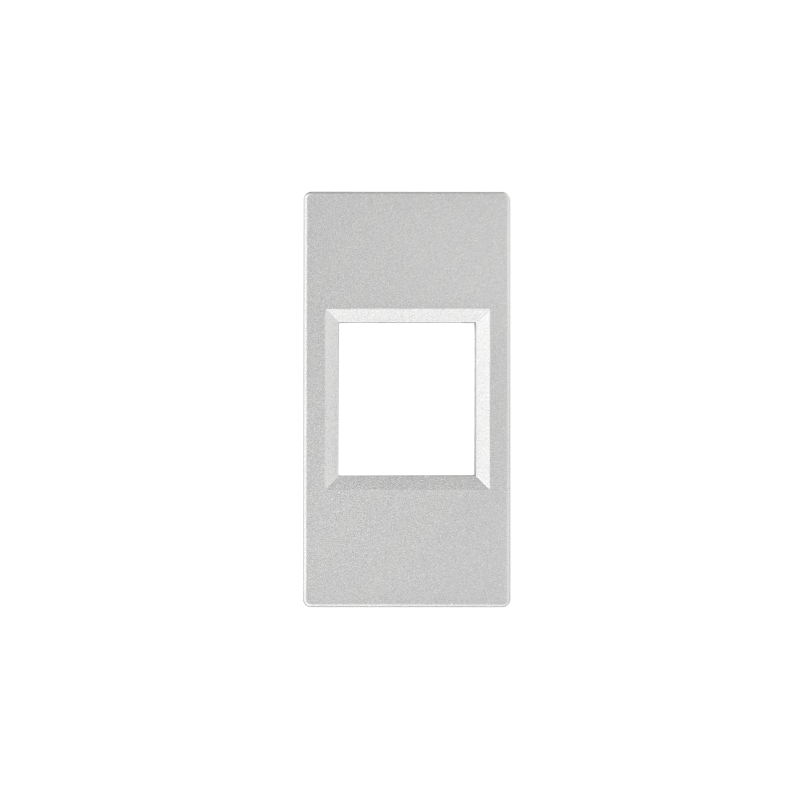

Лицевая плата W45 1мод (45х22.5) 1xKeystone алюминий - RIN-145-AL APC

Лицевая плата W45 1 модуль (45x22.5) 1xKeystone алюминий от Systeme Electric - это накладка для скрытой установки в модульной системе W45, предназначенная для защиты и эстетичного оформления одного разъёма RJ45. Артикул rin-145-al подходит для монтажа в кабель-каналах, лючках и мини-колоннах с модульным шагом 45×45 мм.

Назначение и область применения

Лицевая плата W45 1 модуль (45x22.5) 1xKeystone алюминий используется для закрытия открытых проёмов в модульных электромонтажных системах, где установлен один Keystone-разъём RJ45. Она применяется в офисных, промышленных и телекоммуникационных сетях там, где требуется аккуратный внешний вид и доступ к порту Ethernet. Подходит для установки в лючках MultiDesk, кабель-каналах и мини-колоннах системы W45.

Технические характеристики

• Размеры: 45 × 22,5 × 22,5 мм - соответствует одному модулю системы W45
• Материал: алюминий - прочный, устойчивый к коррозии, не требует покраски
• Тип разъёма: RJ45 8P8C - совместим с любыми Keystone-модулями Ethernet
• Количество гнёзд: одно - предназначена исключительно для одного модуля
• Тип крепления: защелкивание - фиксируется в корпусе без инструментов
• Способ монтажа: скрытая установка - монтируется внутрь стенового или напольного элемента
• Направление выхода: прямолинейное - провода выходят прямо от разъёма, без изгиба

Совместимость и монтаж

Лицевая плата W45 1 модуль (45x22.5) 1xKeystone алюминий совместима со всеми компонентами системы W45, включая корпуса и рамки от Systeme Electric и ранее Schneider Electric. Устанавливается в стандартные модульные ниши 45×45 мм. Для монтажа необходимо:

• Заранее вставить в нишу Keystone-модуль RJ45
• Выровнять лицевую плату по уровню поверхности
• Плотно надавить до щелчка - защёлки автоматически фиксируют её в корпусе

Не подходит для установки на поверхность - только в скрытые ниши. Монтаж возможен только после завершения прокладки кабеля и установки внутреннего модуля.

Преимущества

• Алюминиевая конструкция обеспечивает долговечность и устойчивость к механическим воздействиям
• Форм-фактор 1 модуль позволяет экономить место в плотных распределительных коробках
• Защелкивающий механизм ускоряет установку и исключает необходимость в крепёжных деталях
• Стандартный формат Keystone гарантирует совместимость с широким спектром сетевых модулей

Ограничения применения

• Поддерживает только один разъём RJ45 - нельзя использовать для двух или более модулей
• Не предназначена для наружной установки - не имеет герметизации, не подходит для улицы или сырых помещений
• Требует предварительной установки внутреннего Keystone-модуля - сама по себе не является разъёмом
• Не совместима с системами других серий (например, W60 или W90) - только с W45

Примеры использования

• Офисные рабочие места - скрытая розетка в столешнице с одним Ethernet-портом
• Производственные зоны - точка подключения терминалов или контроллеров в кабель-каналах
• Общественные помещения - информационные точки в стенах или полу в учебных центрах
• Цифровые шкафы - аккуратное оформление портов в мини-колоннах с множеством модулей

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 22,5 мм, чтобы плата полностью вошла
• Используйте только оригинальные Keystone-модули с правильным выступом - слишком длинные или короткие модули нарушают посадку лицевой пластины
• При групповой установке нескольких плиток выравнивайте их по горизонтали - даже маленький перекос заметен в ряду
• Алюминиевая поверхность легко царапается - не используйте жесткие инструменты при установке
• Эта модель не содержит клеммы - все провода должны быть уже подсоединены к внутреннему модулю перед установкой пластины
