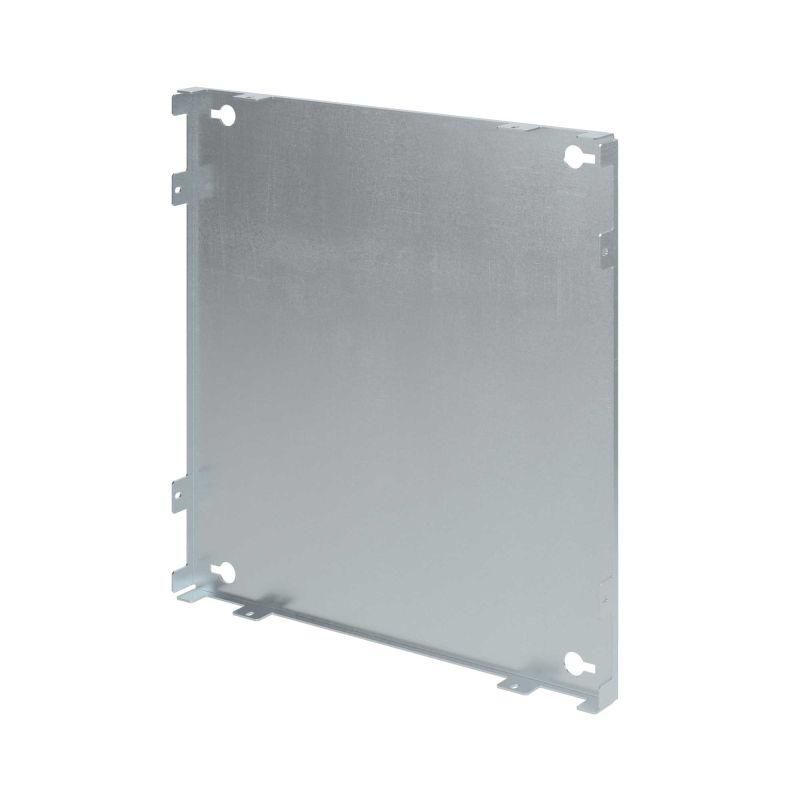

Монтажная плата боковая для шкафа CQE (ВхГ) 300x600 мм | R5LPS0306 DKC ДКС

Монтажная плата боковая для шкафа CQE (ВхГ) 300x600 мм от DKC (ДКС) - элемент крепления для внутреннего оборудования в силовых и автоматизированных шкафах. Артикул r5lps0306 относится к серии RAM block и обеспечивает надёжную фиксацию устройств с возможностью быстрого заземления.

Назначение и область применения

Монтажная плата боковая для шкафа CQE используется для крепления аппаратуры внутри распределительных и управляющих шкафов: автоматических выключателей, контакторов, реле, модулей PLC, преобразователей частоты и других компонентов. Подходит для сборки шкафов в промышленных условиях - на заводах, в насосных станциях, на конвейерах и в системах управления технологическими процессами.

Технические характеристики

• Размеры: 300 × 600 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в средах с повышенной влажностью
• Перфорация: да - позволяет крепить оборудование в любом месте платы через отверстия
• Исполнение: серия R5LPP (перфорированная); совместима с другими вариантами серии RAM block
• Заземление: обеспечивается через контакт с корпусом шкафа при установке

Совместимость и монтаж

Плата совместима со шкафами серии CQE и другими аналогичными конструкциями с соответствующими направляющими. Крепится к боковой стенке шкафа с помощью стандартных крепёжных элементов, входящих в комплект. Возможна установка как на полную высоту шкафа, так и на промежуточный уровень - благодаря универсальной форме и расположению крепёжных точек. Для монтажа требуется минимум инструментов: отвёртка и гаечный ключ.

Безопасность и стандарты

Изготовлена в соответствии с требованиями к механической прочности и электробезопасности для промышленного электрооборудования. Оцинкованное покрытие снижает риск возникновения коррозийных повреждений, что продлевает срок службы и сохраняет качество заземления. Соответствует нормам IEC 61439 для распределительных устройств.

Преимущества

• Высокая жесткость стальной основы - не деформируется под нагрузкой
• Оцинкованное покрытие - устойчивость к влаге и химическим воздействиям
• Перфорация - гибкость в размещении оборудования без необходимости сверления
• Универсальная система крепления - подходит для любых уровней установки в шкафу
• Встроенный контакт заземления - исключает необходимость дополнительных проводов

Ограничения применения

Не предназначен для внешней установки - не имеет защиты IP. Не рекомендуется использовать в агрессивных средах с постоянным воздействием кислот, щелочей или солевых растворов. Максимальная нагрузка на плату определяется прочностью креплений шкафа; не следует нагружать её оборудованием массой более 50 кг без дополнительной поддержки.

Примеры использования

• Фиксация модулей ввода/вывода в шкафу управления станком
• Установка реле времени и терморегуляторов в системе кондиционирования
• Крепление преобразователей частоты на боковой стенке шкафа насосной станции
• Размещение коммуникационных интерфейсов в центральных пунктах управления

Практические советы

• При выборе между перфорированной (R5LPP) и сплошной (R5LPS) версией - ориентируйтесь на тип оборудования: перфорация удобнее для часто меняющихся схем, сплошная - для плотного размещения крупногабаритных устройств
• Проверьте посадочные отверстия в шкафе перед монтажом - они должны точно совпадать с крепёжными отверстиями платы
• Для лучшего контакта заземления после установки протрите место контакта платы с корпусом шкафа от пыли и оксидов
• Артикул r5lps0306 - это именно перфорированная версия; если нужна сплошная плита, уточните наличие R5LPS0306
• Плата рассчитана на одностороннюю установку - не используйте её как двусторонний кронштейн
