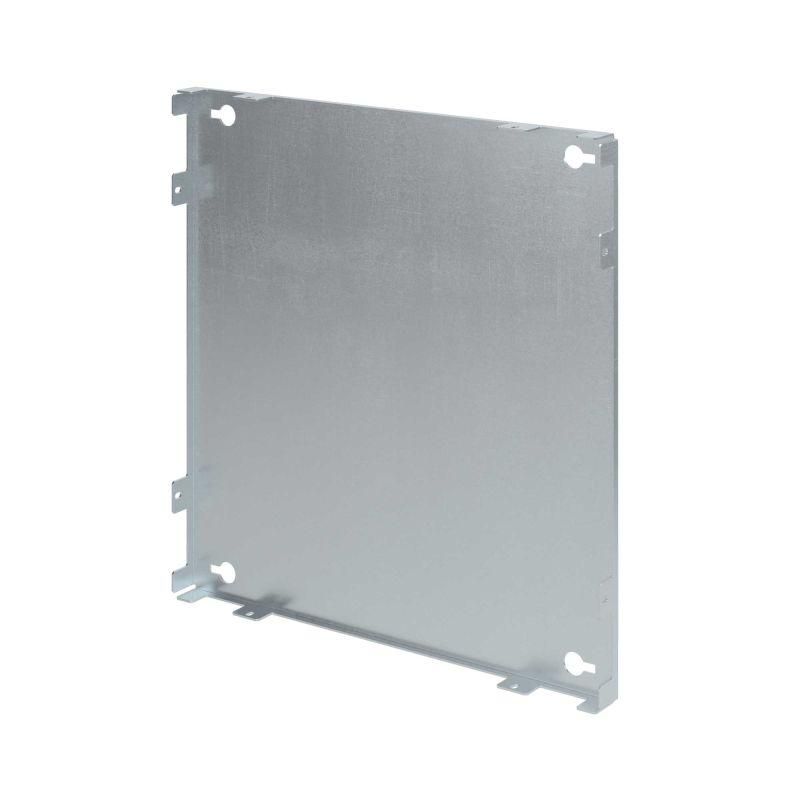

Монтажная плата боковая для шкафа CQE (ВхГ) 400x600 мм | R5LPS0406 DKC ДКС

Монтажная плата боковая для шкафа CQE (ВхГ) 400x600 мм DKC - элемент крепления оборудования внутри распределительных шкафов, изготовленный из оцинкованной стали. Подходит для установки автоматических выключателей, контакторов, модульных устройств и других компонентов. Артикул r5lps0406 относится к серии RAM block бренда DKC.

Назначение и область применения

Монтажная плата боковая для шкафа CQE (ВхГ) 400x600 мм DKC используется для фиксации электротехнического оборудования на боковой стенке шкафа управления. Применяется в промышленных щитах, панелях автоматизации, системах управления станками и конвейерами. Особенно удобна там, где требуется экономия внутреннего пространства или необходима вертикальная компоновка устройств.

Технические характеристики

• Размеры: 400 мм (высота) × 600 мм (ширина)
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - позволяет крепить оборудование через отверстия, ускоряет сборку
• Исполнение: серия R5LPP (перфорированная); также доступна сплошная версия R5LPS
• Заземление: предусмотрено быстрое подключение к корпусу шкафа

Совместимость и монтаж

Плата совместима со шкафами серии CQE от DKC. Крепится к боковым стенкам шкафа с помощью стандартных крепёжных отверстий. Монтаж возможен как на полную высоту шкафа, так и на промежуточную - благодаря универсальной форме и расположению креплений. В комплект входят все необходимые аксессуары: саморезы, гайки и контактные планки для заземления. Для монтажа достаточно отвертки и уровня - никаких специальных инструментов не требуется.

Безопасность и стандарты

Изготовлена в соответствии с требованиями к механической прочности и электробезопасности для промышленного электрооборудования. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает долговечность в средах с умеренной агрессивностью. Плата не содержит острых кромок, исключает риск повреждения изоляции проводов при установке.

Преимущества

• Увеличивает плотность компоновки оборудования в шкафу за счёт бокового крепления
• Оцинкованная поверхность снижает потребность в обслуживании и продлевает срок службы
• Перфорированный вариант (R5LPP) позволяет легко менять положение устройств без сверления
• Встроенная система заземления уменьшает время монтажа и повышает надёжность защиты
• Поддерживает стандартизацию сборки в рамках серии RAM block

Ограничения применения

• Не предназначен для установки тяжёлых силовых аппаратов массой более 15 кг - требуются дополнительные опоры
• Не рекомендуется использовать в помещениях с постоянным воздействием открытой воды или химически активных паров - оцинковка не заменяет нержавеющую сталь
• Сплошная версия (R5LPS) не подходит для частой переустановки оборудования - отверстия необходимо просверливать самостоятельно

Примеры использования

• Крепление модульных автоматических выключателей в щите управления насосной станцией
• Установка реле времени и терморегуляторов на боковой стенке шкафа конвейера
• Фиксация преобразователей частоты в компактных панелях, где нет места на DIN-рейках
• Обустройство запасного пространства для будущего расширения системы

Практические советы

• При выборе между R5LPS (сплошная) и R5LPP (перфорированная) - выбирайте перфорированную, если планируете часто менять состав оборудования
• Учитывайте посадочные размеры: 400×600 мм - проверьте свободное место в шкафу перед заказом
• Для лучшей теплопередачи и заземления используйте контактные площадки, входящие в комплект - не пропускайте этот этап
• Артикул r5lps0406 - это именно перфорированная плата; если нужна сплошная - ищите R5LPS аналогичных размеров
• При монтаже в шкафах с высокой степенью защиты IP54+ - убедитесь, что крепёж не нарушает герметичность
