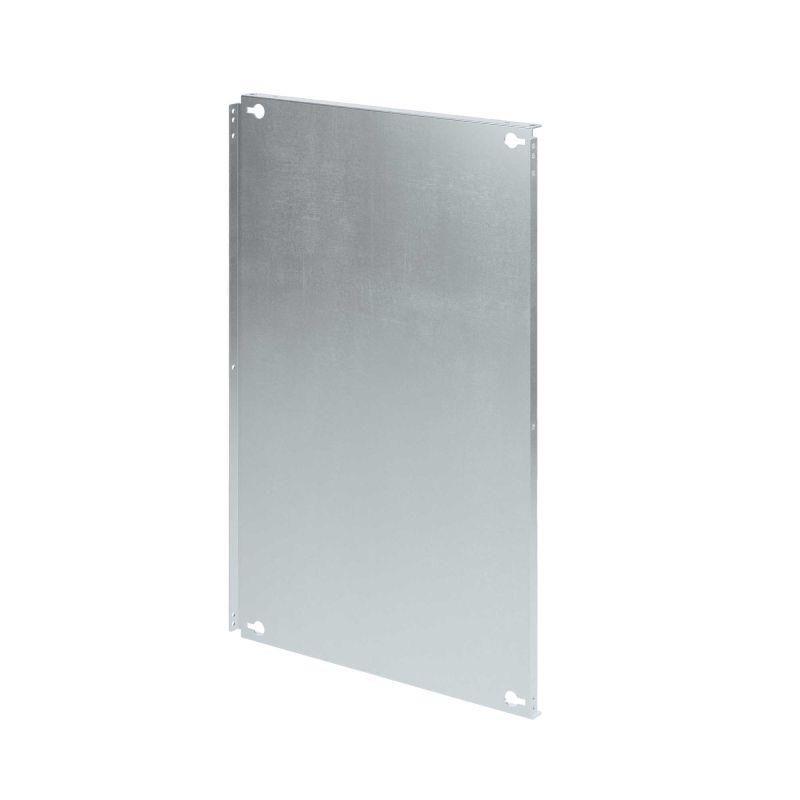

Монтажная плата частичная для шкафа CQE (ВхШ) 1000x1000 мм | R5PPS10010 DKC ДКС

Монтажная плата частичная для шкафа CQE (ВхШ) 1000x1000 мм DKC - элемент сборки распределительных шкафов, обеспечивающий надёжную фиксацию аппаратуры и удобный доступ к кабелям. Произведённая из оцинкованной стали, эта плата совместима со шкафами серии RAM block и используется в промышленной автоматизации, энергетике и системах управления.

Назначение и область применения

Монтажная плата частичная для шкафа CQE (ВхШ) 1000x1000 мм DKC служит основой для крепления электрооборудования внутри шкафов: автоматических выключателей, контакторов, реле, модулей PLC, клеммных колодок и других устройств. Подходит для установки в шкафах серии RAM block, где требуется гибкая организация внутреннего пространства. Применяется на производствах, в АСУ ТП, на насосных станциях, в системах вентиляции и кондиционирования.

Технические характеристики

• Размеры: высота 1000 мм, ширина 1000 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - позволяет крепить оборудование в любом месте поверхности
• Исполнение: перфорированное (серия R5PPP); есть также сплошной вариант (R5PPS)
• Комплектация: плата + монтажные аксессуары (болты, гайки, шайбы)

Совместимость и монтаж

Плата устанавливается вертикально на раму шкафа CQE и крепится к боковым направляющим с помощью болтов. Перфорированные отверстия позволяют использовать стандартные крепёжные элементы M4–M8. Совместима с другими элементами серии RAM block: можно комбинировать с полными монтажными платами, рейками DIN и боковыми планками. Для заземления предусмотрены специальные точки - достаточно подключить провод заземления к любому отверстию через контактную шайбу.

Безопасность и стандарты

Изготовлена в соответствии с требованиями к механической прочности и коррозийной стойкости для промышленного оборудования. Оцинкованное покрытие соответствует ГОСТ 14918. Нагрузочная способность рассчитана на вес до 50 кг равномерно распределённой нагрузки. Соответствует нормам безопасности IEC 61439 для распределительных щитов.

Преимущества

• Гибкость крепления: перфорация позволяет размещать устройства в любой точке - без привязки к стандартным шагам
• Высокая жесткость: сталь 2 мм обеспечивает устойчивость даже при тяжёлом оборудовании
• Легкий монтаж: все крепёжные детали уже в комплекте - не требуют доп purchases
• Долговечность: цинковое покрытие предотвращает ржавчину в агрессивных средах
• Заземление без дополнительных решений: каждое отверстие работает как точка заземления

Ограничения применения

• Не предназначен для горизонтальной установки - не рассчитана на опирание тяжёлых объектов сверху
• Не используется вне шкафов CQE серии RAM block - несовместима с другими типами корпусов
• Не рекомендовано применение в помещениях с постоянным воздействием открытого огня или химически активных паров
• Толщина материала 2 мм исключает возможность глубокой штамповки - нельзя просверливать отверстия более 8 мм без усиления

Примеры использования

• Крепление частотных преобразователей и терморегуляторов в шкафу управления насосной станцией
• Фиксация модулей ввода/вывода и реле в системе автоматизации цехового конвейера
• Установка клеммных колодок и блоков питания в распределительном щите здания
• Объединение нескольких плат в одном шкафу для организации функциональных зон (энергетика, управление, сигнализация)

Практические советы

• При проектировании учтите, что отверстия расположены с шагом 10 мм - выбирайте крепёж с подходящими размерами головки
• Для тяжёлого оборудования используйте минимум три точки крепления на одно устройство
• Частично перфорированная плата легче сплошной - экономит вес и материал, но сохраняет прочность
• Если нужна максимальная жёсткость - сочетайте эту плату со сплошной (R5PPS) на противоположной стороне шкафа
• Проверьте соответствие артикула r5pps10010 перед заказом - он соответствует именно перфорированному варианту 1000×1000 мм
