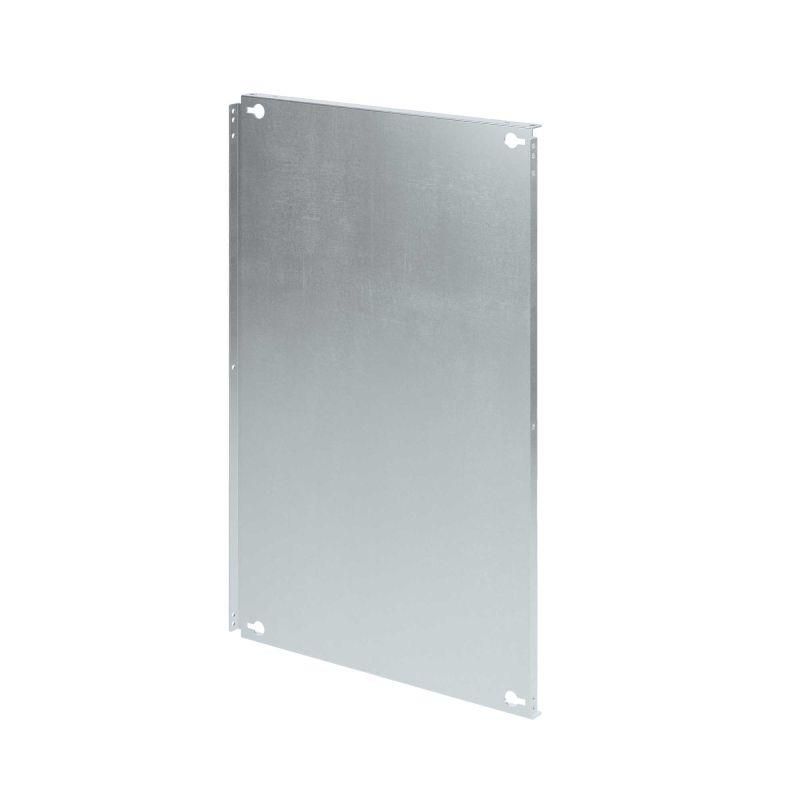

Монтажная плата частичная для шкафа CQE (ВхШ) 500x1000 мм | R5PPS5010 DKC ДКС

Монтажная плата частичная для шкафа CQE (ВхШ) 500x1000 мм DKC - элемент конструкции распределительного шкафа, обеспечивающий надёжную фиксацию аппаратуры и удобный доступ к кабелям. Произведённая из оцинкованной стали, эта плата совместима со шкафами серии RAM block и используется в промышленной автоматизации, энергетике и системах управления.

Назначение и область применения

Монтажная плата частичная для шкафа CQE (ВхШ) 500x1000 мм DKC служит основой для крепления электрооборудования внутри шкафов: автоматических выключателей, контакторов, реле, модулей PLC, клеммных колодок и других устройств. Подходит для сборки силовых и управляющих щитов в условиях производства, на объектах ЖКХ, транспорте и инфраструктуре. Перфорированный вариант позволяет гибко располагать оборудование, снижая время монтажа и упрощая последующую модификацию системы.

Технические характеристики

• Размеры: высота 500 мм, ширина 1000 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в средах с повышенной влажностью
• Перфорация: да - равномерно расположенные отверстия под стандартные крепёжные элементы
• Исполнение: перфорированное (серия R5PPP); существует также сплошной аналог (R5PPS)
• Комплектация: плата + монтажные аксессуары (болты, гайки, шайбы)

Совместимость и монтаж

Монтажная плата частичная для шкафа CQE (ВхШ) 500x1000 мм DKC совместима с рамными конструкциями шкафов серии RAM block. Крепится к вертикальным направляющим и боковым стенкам шкафа с помощью болтовых соединений, входящих в комплект. Отличается возможностью быстрой установки заземления через специальные контактные площадки. Для монтажа оборудования используются самонарезающие винты M4–M6, соответствующие стандартному шагу перфорации. Установка выполняется без сверления - все отверстия уже готовы.

Безопасность и стандарты

Производитель соблюдает требования EN 61439-1/2 для компонентов распределительных устройств. Оцинкованное покрытие обеспечивает соответствие классу защиты от коррозии C3 по ISO 12944. Материал не содержит токсичных веществ и соответствует RoHS.

Преимущества

• Увеличивает скорость сборки шкафа благодаря предварительно выполненной перфорации
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Поддерживает стандартизированное размещение оборудования - упрощает обслуживание и диагностику
• Встроенные точки заземления исключают необходимость дополнительного провода
• Совместима с другими элементами серии RAM block - легко масштабируется

Ограничения применения

Не предназначен для установки вне закрытых металлических шкафов - не имеет степени защиты IP. Не рекомендуется использовать в местах с постоянным воздействием открытого огня, химически активных паров или сильных механических ударов. Максимальная нагрузка на поверхность - до 80 кг; при превышении требуется усиление конструкции. Не подходит для монтажа тяжёлого оборудования без дополнительных опор.

Примеры использования

• Щиты управления насосными станциями
• Автоматические панели на конвейерах
• Распределительные шкафы в цехах пищевой промышленности
• Системы освещения и вентиляции в логистических терминалах
• Аппаратные блоки для SCADA-систем

Практические советы

• Выбирайте перфорированную версию (R5PPP), если планируете часто менять состав оборудования - так проще адаптировать расположение устройств
• Проверьте посадочные размеры шкафа перед заказом: плата рассчитана на стандартные рамы 500×1000 мм, но требует свободного зазора 5–10 мм по краям
• При использовании нескольких плат в одном шкафе - выравнивайте их по уровню, чтобы избежать перекоса дверей
• Заземление лучше выполнять сразу при монтаже - используйте контактные площадки на плате, а не заводите отдельный провод
• Для тяжёлых устройств (например, ЧРП мощностью >15 кВт) дополнительно крепите их к несущим профилям шкафа, а не только к плате
