Плата монтажная для навесных корпусов ВхШ 1200х1200 мм | R5ST1212MP DKC ДКС

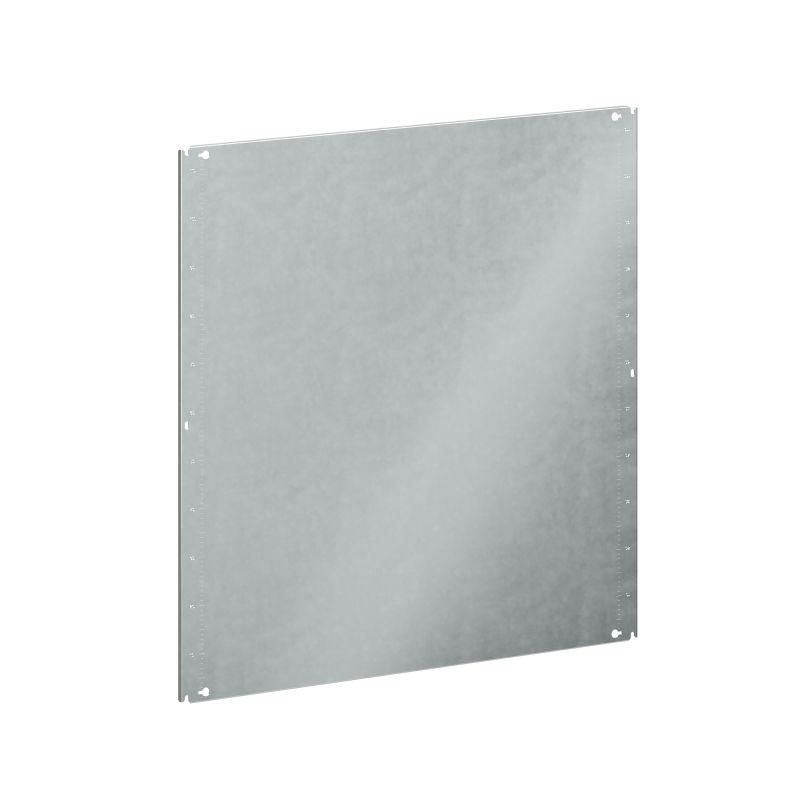

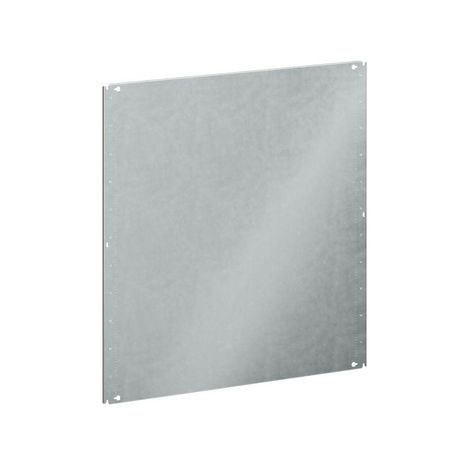

Плата монтажная для навесных корпусов 1200×1200 мм, RAM block от DKC (ДКС) - металлическая основа для компактного и надёжного крепления оборудования внутри корпусов серии ST/STX/STE/STEX/STH. Артикул r5st1212mp обеспечивает точную совместимость с корпусами указанного формата.

Назначение и область применения

Плата монтажная для навесных корпусов 1200×1200 мм, RAM block предназначена для фиксации электронных модулей, автоматических устройств, коммутационного оборудования и других элементов внутри корпусов серии ST/STX/STE/STEX/STH. Подходит для промышленных систем управления, распределительных щитов, станций автоматизации и объектов с высокими требованиями к организации внутреннего пространства.

Технические характеристики

• Материал: оцинкованная сталь толщиной 1,8 мм - устойчивость к коррозии и механическим нагрузкам
• Габариты платы: 1150 × 1150 мм - оптимальный размер для установки в корпус 1200 × 1200 мм
• Форма: прямоугольная с предварительно выполненными вырезами
• Разметка: двунаправленная - позволяет легко ориентироваться при монтаже с любой стороны
• Вырез для заземления: специальное отверстие для подключения провода заземления после установки платы в корпус

Совместимость и монтаж

Плата монтажная для навесных корпусов 1200×1200 мм, RAM block (артикул r5st1212mp) совместима исключительно с корпусами серии ST, STX, STE, STEX и STH. Установка происходит путём вставки платы внутрь корпуса - вырезы обеспечивают точную посадку без дополнительного крепления. Для монтажа оборудования используются стандартные крепёжные отверстия на поверхности платы. Заземление подключается через специально предусмотренный вырез - доступ к нему сохраняется даже после установки платы в корпус.

Преимущества

• Увеличенная площадь монтажа - 1150×1150 мм даёт больше места для размещения компонентов
• Двунаправленная разметка снижает риск ошибок при сборке, особенно в условиях ограниченного пространства
• Заземляющий вырез упрощает выполнение требований безопасности без демонтажа платы
• Оцинкованная сталь обеспечивает долгий срок службы в агрессивных средах
• Стандартные размеры позволяют использовать её как замену или дополнение в существующих проектах

Ограничения применения

• Не подходит для корпусов другого размера - например, 600×600 мм или 1000×1000 мм
• Не предназначен для установки вне корпусов - является внутренним элементом
• Не рекомендуется применять в условиях постоянного воздействия открытых химически активных веществ - цинковое покрытие имеет ограниченную устойчивость к кислотам и щелочам
• Толщина материала 1,8 мм не позволяет использовать плату как несущую конструкцию для тяжёлого оборудования свыше 40–50 кг без дополнительной фиксации

Примеры использования

• Крепление PLC-контроллеров и I/O-модулей в промышленном шкафу на пищевом производстве
• Установка преобразователей частоты и реле защиты на энергообъекте
• Размещение терморегуляторов и датчиков в системах вентиляции с контролируемой температурой
• Использование в качестве базовой платы для модульной системы автоматизации в логистическом комплексе

Практические советы

• Перед монтажом проверьте, что внутренние размеры корпуса соответствуют заявленным 1200×1200 мм - допуск до 5 мм возможен, но более крупные отклонения затруднят установку
• При использовании болтов M4–M6 учтите, что толщина платы 1,8 мм требует коротких крепёжных элементов - длинные болты могут задеть заднюю стенку корпуса
• Для лучшего контакта заземления используйте медные клеммы и зачистите контактную поверхность перед подключением
• Плата m5st1212mp от DKC (ДКС) не требует дополнительной антикоррозийной обработки - достаточно регулярной проверки целостности цинкового слоя в условиях повышенной влажности
