Плата монтажная для навесных корпусов ВхШ 1200х1000 мм | R5ST1210MP DKC ДКС

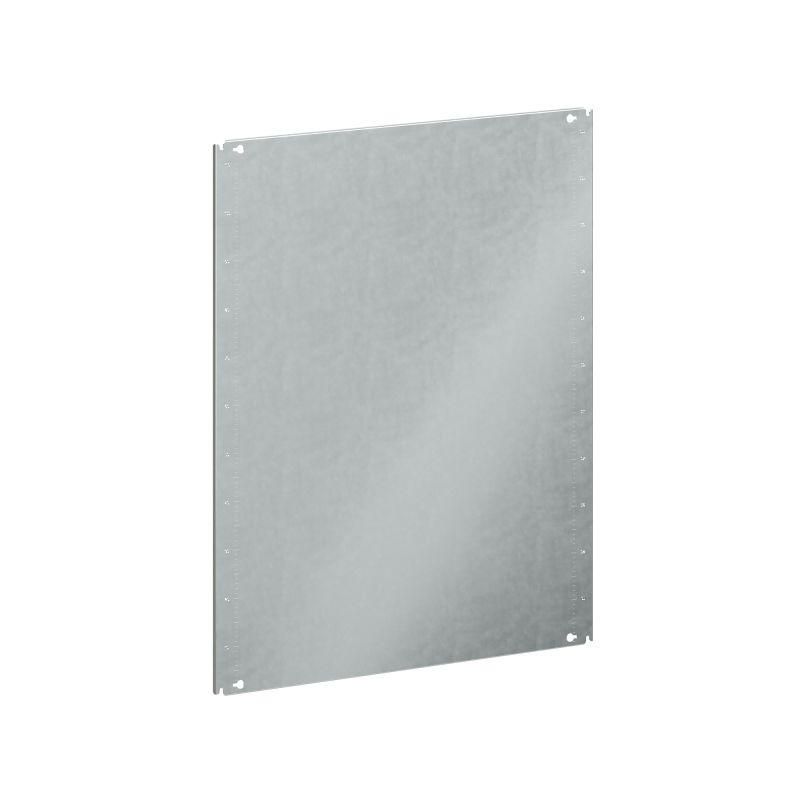

Плата монтажная для навесных корпусов ВхШ 1200х1000 мм, RAM block от DKC (ДКС) - основание для крепления электрооборудования внутри крупногабаритных навесных шкафов. Артикул r5st1210mp обеспечивает надёжную фиксацию устройств в условиях повышенной вибрации, влаги и пыли, соответствует требованиям промышленного монтажа.

Назначение и область применения

Плата монтажная используется для внутренней сборки электротехнических шкафов габаритами 1200×1000 мм. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других компонентов. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосных станциях, энергообъектах и объектах с жесткими условиями эксплуатации.

Технические характеристики

• Габариты: 1150 × 950 мм (высота × ширина)
• Толщина материала: 1,8 мм
• Материал: оцинкованная сталь
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Вибростойкость: класс М39 по ГОСТ 17516
• Сертификация: ГОСТ IEC 61439, ГОСТ IEC 62677

Совместимость и монтаж

Плата совместима с корпусами серии ST, STX, STE, STEX, STH от DKC. Установка происходит путём вставки в предварительно подготовленные направляющие шкафа. На плате выполнены специальные вырезы для ускоренной фиксации - они позволяют зафиксировать её без дополнительных крепёжных элементов. Разметка выполнена двунаправленно: удобна для монтажа оборудования как сверху, так и снизу. Отдельный вырез предназначен для подключения заземляющего провода - его можно приварить или закрепить болтом после установки платы в корпус.

Безопасность и стандарты

Плата изготовлена в соответствии с требованиями ГОСТ IEC 61439 (для распределительных устройств) и ГОСТ IEC 62677 (для промышленных электронных систем). Соответствие этим стандартам гарантирует безопасность при работе с напряжением до 1000 В переменного тока и 1500 В постоянного тока. Сертификация подтверждает соответствие нормам безопасности, вибро- и сейсмоустойчивости в условиях России и стран СНГ.

Преимущества

• Высокая прочность благодаря толщине 1,8 мм и материалу - оцинкованной стали
• Значительная коррозионная стойкость - цинковое покрытие защищает от влаги и химически активной среды
• Поддержка нагрузок до 50 кг равномерно распределённой массы
• Интегрированный вырез для заземления снижает время монтажа и повышает надёжность соединения
• Двунаправленная разметка позволяет легко ориентироваться при расположении оборудования

Ограничения применения

Не предназначена для использования вне корпусов серии ST/STX/STE/STEX/STH. Нельзя применять в условиях постоянного погружения в жидкость - хотя IP66 защищает от брызг и струй, она не рассчитана на длительное воздействие воды. Также не рекомендуется использовать в средах с агрессивными кислотами или щелочами - даже оцинкованная сталь может подвергнуться химической коррозии при длительном контакте.

Примеры использования

• Электрощиты на производстве: управление линиями конвейеров
• Распределительные пункты на тепловых и гидроэлектростанциях
• Щитовые помещения в метрополитене и железнодорожных узлах
• Автоматизированные системы водоснабжения и канализации

Практические советы

• Перед монтажом проверьте, что внутренние размеры корпуса точно соответствуют 1200×1000 мм - плата имеет габариты 1150×950 мм, поэтому требует минимального зазора для свободной установки
• При использовании в вибродействующих средах дополнительно затяните все крепления оборудования - даже при высокой вибростойкости платы возможна люфт-деформация при слабом креплении модулей
• Для долговечности в сырых помещениях используйте термостойкий герметик вокруг проходов кабелей - это предотвратит попадание влаги через технологические отверстия
• Артикул r5st1210mp - единственный вариант для корпусов RAM block с этими габаритами; другие модели плат не подходят по форме и местам крепления
