Плата монтажная для шкафов CQE N ВхШ 1600 x 1000 мм | R5NPCE16100 DKC ДКС

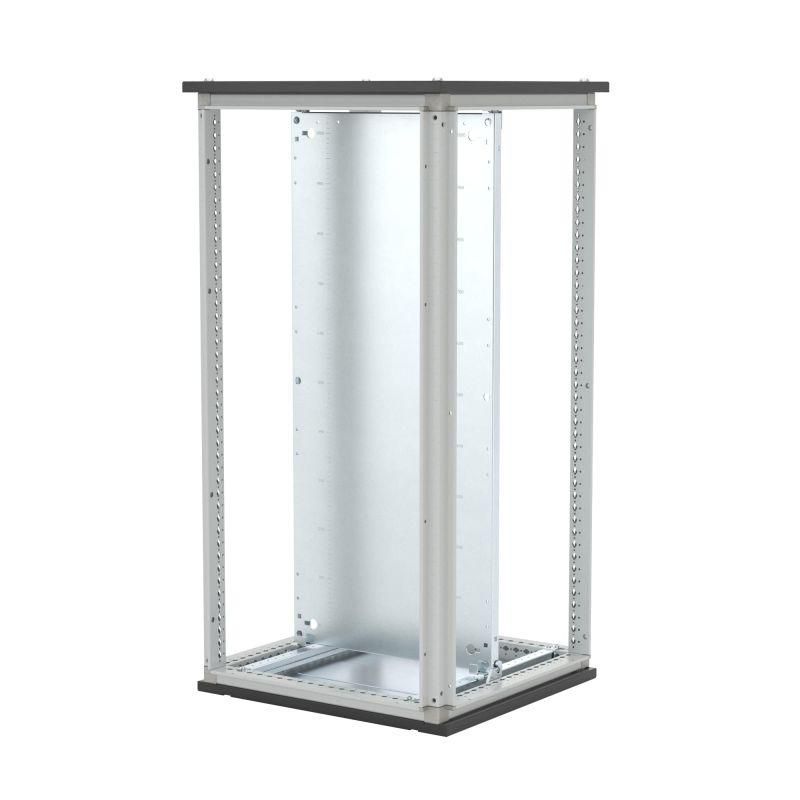

Плата монтажная для шкафов CQE N ВхШ 1600x1000 мм от DKC (ДКС), артикул r5npce16100, предназначена для равномерного распределения нагрузки на конструкцию шкафа и фиксации тяжелого оборудования внутри рамы RAM block. Эта плата используется в системах управления, автоматизации и релейной защиты, где важна надежность и долговечность.

Назначение и область применения

Плата монтажная для шкафов CQE N ВхШ 1600x1000 мм служит базовой поверхностью для крепления тяжелых компонентов: преобразователей частоты, контакторов, реле, блоков питания и других устройств. Она применяется в промышленных шкафах серии RAM block, особенно там, где требуется повышенная механическая прочность и стабильность. Подходит для объектов энергетики, машиностроения, транспорта и коммунальных систем.

Технические характеристики

• Размеры: 1600 × 1000 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Толщина: 2–3 мм (зависит от ширины платы; для данного размера - 3 мм)
• Номинальная нагрузка: до 600 кг
• Общая статическая нагрузка шкафа: до 1 тонны
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Вибростойкость: класс M40 (соответствует требованиям IEC 60068-2-64)
• Степень защиты шкафа: IP65 (обеспечивается непрерывным уплотнителем)

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block CQE N. Устанавливается на сварной каркас шкафа между нижним и верхним уровнями. Крепление осуществляется через предварительно просверленные отверстия - не требует дополнительных кронштейнов. Для правильной установки проверьте соответствие посадочных точек на раме и плите. Отверстия на плите позволяют использовать стандартные крепежи M6–M8. Не используйте с другими сериями шкафов - несовместимость может привести к деформации конструкции.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1
• Имеет свидетельства Российского морского регистра судоходства (РМРС) и Российского речного регистра (РКО)
• Подтверждена сейсмостойкость и виброустойчивость в соответствии с нормами для промышленного оборудования

Преимущества

• Двухуровневая перфорация позволяет размещать оборудование на нескольких плоскостях - экономит место и улучшает доступ к клеммам
• Сварной каркас шкафа и усиленная плита обеспечивают минимальную деформацию даже при максимальной нагрузке
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах - без необходимости дополнительной антикоррозийной обработки
• Высокая несущая способность (600 кг) позволяет устанавливать тяжелые устройства без укрепления
• Готовый ассортимент компонентов и аксессуаров от DKC снижает время сборки и минимизирует риск ошибок при комплектации

Ограничения применения

• Не предназначен для использования вне шкафов серии CQE N - несовместим с другими типами корпусов
• Не рассчитана на динамические нагрузки выше 600 кг - превышение вызывает прогиб и повреждение конструкции
• Запрещено применять в средах с постоянным воздействием открытого огня или химически активных паров - цинк может разрушаться при температуре выше +150 C
• Не рекомендуется для монтажа в помещениях с высокой концентрацией солевых частиц (например, побережье моря) без дополнительной герметизации

Примеры использования

• Энергообъекты: шкафы управления насосными станциями, трансформаторными подстанциями
• Производство: контроллеры на конвейерах, системы автоматического регулирования давления
• Ж/д транспорт: шкафы сигнализации и связи на вокзалах и путях
• Морские и речные суда: распределительные щиты по требованиям РМРС и РКО

Практические советы

• Перед монтажом проверьте уровень пола - неровность более 2 мм может вызвать перекос плиты и неравномерную нагрузку
• При креплении тяжелого оборудования (более 100 кг на один элемент) используйте дополнительные крепежные планки
• Не закручивайте болты слишком сильно - избыточный момент может повредить резьбу в оцинкованном слое
• Для удобства обслуживания располагайте часто обслуживаемые устройства (кнопки, индикация) на переднем уровне перфорации
• Артикул r5npce16100 всегда заказывайте вместе с соответствующими шкафами CQE N - гарантирует совпадение всех посадочных мест и уплотнителей
