Монтажная плата, промежуточная, для шкафов CQE высотой 1800 мм | R5RPIE18 DKC ДКС R5PIE18

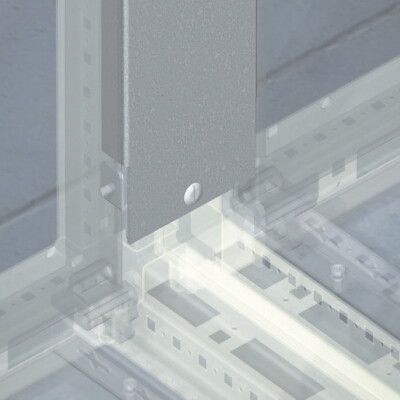

Монтажная плата промежуточная для шкафов CQE, высота 1800 мм - элемент системы RAM block от DKC, предназначенный для создания непрерывной опорной поверхности между соседними шкафами при сборке линейных комплектов. Эта плата обеспечивает равномерную нагрузку на конструкцию и удерживает тяжелое оборудование массой до 1000 кг.

Назначение и область применения

Монтажная плата промежуточная для шкафов CQE, высота 1800 мм используется для соединения двух шкафов серии RAM block в единую линейную конструкцию. Она гарантирует целостность монтажного поля, позволяя равномерно распределить нагрузку от установленного внутри оборудования - например, частотных преобразователей, PLC, силовых контакторов или реле защиты. Применяется в промышленных автоСАУ, энергообъектах, насосных станциях и других системах, где требуются модульные шкафы повышенной жесткости.

Технические характеристики

• Высота: 1800 мм - соответствует стандартной высоте шкафов серии RAM block;
• Материал: сталь толщиной 1,2–1,5 мм - совпадает с материалом основных стенок шкафа;
• Покрытие: оцинкованное - защищает от коррозии, особенно в условиях повышенной влажности;
• Перфорация: да - позволяет фиксировать оборудование с помощью болтовых креплений или DIN-рейки;
• Цвет: светло-серый - согласован с цветовой гаммой всей серии RAM block;
• Рабочая нагрузка: до 1000 кг - рассчитана на установку тяжелых устройств без деформаций.

Совместимость и монтаж

Монтажная плата промежуточная для шкафов CQE, высота 1800 мм совместима исключительно с шкафами серии RAM block от DKC, имеющими такую же высоту. Устанавливается горизонтально между двумя смежными шкафами, фиксируясь через специальные кронштейны или направляющие профили, предусмотренные конструкцией корпуса. Крепление осуществляется с использованием заводских отверстий - самостоятельное сверление не допускается. Перед монтажом проверьте соответствие типоразмера: плата должна точно выравниваться с вертикальными рамами шкафов, чтобы не возникало перекосов.

Преимущества

• Обеспечивает механическую связь между шкафами - снижает риск провисания и деформации монтажной площадки;
• Поддерживает единый уровень монтажа - важно для прокладки кабельных трасс и обслуживания оборудования;
• Имеет оцинкованное покрытие - продлевает срок службы даже в агрессивных средах;
• Не требует дополнительных инструментов - монтируется вручную с применением стандартных крепежей шкафа.

Ограничения применения

• Не для шкафов другой высоты - нельзя использовать с 1400 мм или 2200 мм вариантами RAM block;
• Не является несущей конструкцией - не заменяет основные боковые стойки; её задача - лишь продолжение монтажной платы;
• Запрещено использование вне закрытых помещений - не имеет IP-защиты, не рассчитана на открытые площадки;
• Не рекомендовано крепить оборудование выше уровня 1500 мм - возможна потеря устойчивости при больших моментах.

Примеры использования

• Линейка шкафов управления на заводе: три шкафа RAM block подряд - каждая пара соединена монтажной плитой CQE, что делает всю цепочку единым блоком;
• Энергоподстанция: тяжелые преобразователи и релейные щиты установлены на плате - нагрузка передается равномерно на все шкафы;
• Автомобильный конвейер: монтажная плата промежуточная для шкафов CQE, высота 1800 мм позволяет собирать длинные ряды контрольных шкафов без потери точности расположения.

Практические советы

• Проверяйте наличие всех крепежных отверстий перед установкой - некоторые модели имеют отличия в разводке;
• При сборке нескольких шкафов начинайте с центральной части - это минимизирует накопление погрешностей;
• Если шкафы находятся в зонах с вибрацией, используйте антивибрационные прокладки под крепления монтажной платы;
• Артикулы r5pie18 и r5rpie18 - взаимозаменяемы, различаются только способом крепления к шкафу, уточните у поставщика;
• Не забудьте учесть ширину платы при расчете свободного пространства между шкафами - она влияет на доступ к задней панели.
